在各类相交轴动力传递场景中,直齿锥齿轮是应用极为广泛的基础传动零件,常见于差速机构、机床主轴传动箱、农业机械动力换向单元、小型设备转角传动模组等工况,核心作用是在两轴线呈相交状态(多为90度正交)的转轴间传递旋转扭矩与运动,相比交错轴传动结构,直齿锥齿轮加工难度更低、装配调整容错空间更大,在中低速、中等载荷的传动场景中具备极高的性价比。

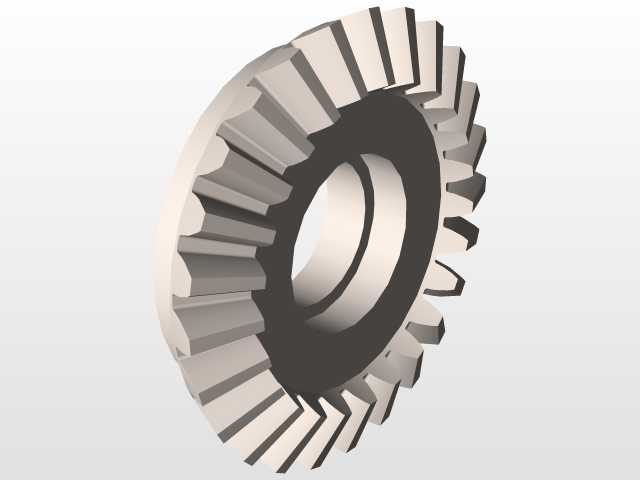

从结构设计逻辑来看,这款锥齿轮采用节锥角匹配正交传动的标准直齿齿形,齿向沿节锥母线方向分布,齿厚从大端向小端呈线性收窄,这种设计能够保证啮合过程中齿面接触线沿齿长方向均匀过渡,避免载荷集中在齿端局部区域造成早期磨损。齿轮中心设置阶梯式安装通孔,大直径段用于与传动轴的轴肩定位配合,小直径段可穿过锁紧紧固件,保证齿轮与轴的同轴度,避免高速运转时出现偏心振动。齿背侧设计有平整的定位端面,装配时可紧贴轴套或轴承内圈端面,实现轴向位置的精准固定,无需额外调整轴向垫片即可保证啮合侧隙处于合理区间。
实际选型应用时,需要重点关注几个安装边界参数:首先是齿轮的安装距,也就是节锥顶点到齿轮定位端面的轴向距离,这个参数直接决定了配对锥齿轮的啮合接触位置,若安装距偏差过大,会出现齿顶接触或齿根接触的异常啮合状态,轻则导致传动噪音增大、传动效率下降,重则会造成齿面局部过载崩齿。其次是轮坯的外径尺寸,也就是锥齿轮大端的齿顶圆直径,这个尺寸决定了传动箱内部的避让空间设计,箱体内壁与齿顶之间需要预留至少2-3mm的安全间隙,避免运转过程中齿轮与箱体发生剐蹭,同时要兼顾润滑油脂的流动空间,保证啮合区域能够得到充分润滑。
齿形设计层面,这款直齿锥齿轮采用等顶隙收缩齿结构,顶锥角略大于节锥角,配对啮合时齿顶与配对齿轮的齿根之间能够保持恒定的间隙,一方面可以避免齿顶与齿根发生干涉,另一方面也能储存少量润滑脂,在啮合过程中形成稳定的油膜,降低齿面磨损。齿根位置做了标准圆角过渡,避免热处理和载荷作用下出现应力集中,提升轮齿的弯曲疲劳强度,能够承受短时过载冲击,适配农机、小型工程机械这类载荷波动较大的应用场景。
建模过程中,齿形的生成是核心环节,需要先根据传动比确定节锥角、齿顶高系数、顶隙系数等基础参数,先绘制大端的渐开线齿形轮廓,再沿节锥母线方向将齿形向锥顶点方向缩放,通过放样特征生成单个轮齿,再通过圆周阵列得到全部轮齿结构。建模时需要注意齿面的拔模斜度与加工工艺匹配,若采用刨齿加工,齿面的角度需要与刨刀的运动轨迹一致,避免出现加工干涉;若采用精锻成型,还需要在齿面预留合适的加工余量,保证后续精加工的尺寸精度。
在装配验证环节,需要将配对的两个锥齿轮按照理论安装距进行装配,检查啮合接触斑点的位置,正常状态下接触斑点应位于齿面中部,沿齿长方向的接触长度不小于齿长的一半,沿齿高方向的接触高度不小于齿高的三分之二。如果接触斑点偏向齿大端,说明两齿轮的安装距过大,需要适当调整轴向位置将齿轮向啮合中心靠近;如果接触斑点偏向齿小端,则说明安装距过小,需要将齿轮适当外移。日常维护中,这类锥齿轮传动结构需要定期检查润滑状态,采用锂基脂润滑时每半年补充一次润滑脂,采用润滑油润滑时需要定期检查油位,避免缺油造成齿面干磨。
从应用适配性来看,这款直齿锥齿轮可适配转速不超过1500rpm、传递扭矩在中等载荷区间的传动场景,不适合高速重载的传动工况——高速工况下直齿锥齿轮的啮合冲击较大,会产生明显的振动和噪音,此时更适合选用螺旋锥齿轮。但在对成本敏感、维护便利性要求高的通用机械场景中,直齿锥齿轮的结构优势十分明显,不仅加工成本低,而且装配调整简单,对装配工人的技术要求更低,后期更换配件也更容易采购,是通用机械传动系统中性价比极高的基础传动零件。
