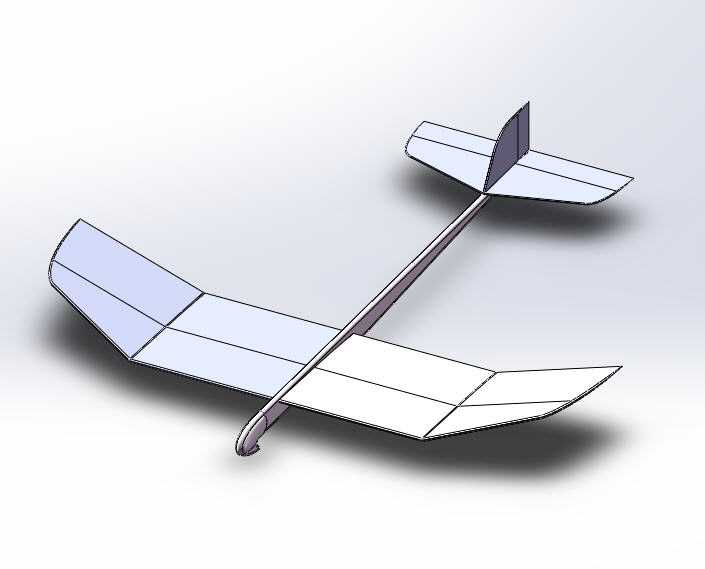

手掷式简易滑翔机结构三维数模

　　这款手掷滑翔机的结构设计，核心围绕低速低空无动力飞行的气动需求展开，整体采用上单翼常规布局，没有额外动力组件，完全依靠出手时的初始动能结合翼面升力完成滑翔飞行，主要应用在青少年航空科普教学、基础航模竞赛、户外休闲飞行场景中，也可作为小型无人机气动布局验证的缩比原型使用。从结构组成来看，整机分为机翼、机身、尾翼三个核心部分，机翼采用大展弦比平直翼设计，翼型选用低速下升阻比表现优异的平凸翼型，机翼中段与机身做一体化贴合设计，减少装配间隙带来的气动阻力，机翼后缘设置轻微的上反角，能够在飞行过程中提供足够的横向静稳定性，不需要额外加装飞控组件就能维持平直飞行姿态，遇到侧风扰动时可以自主修正滚转角度，降低手掷操作的上手门槛。

　　机身采用细长杆式结构，截面为小尺寸矩形，在保证机头到尾翼的力矩长度足够的前提下，尽可能减少机身的迎风面积，降低飞行过程中的寄生阻力，机头位置做了略微的配重预留空间，可以通过调整配重来匹配整机的重心位置，确保重心落在机翼气动中心前方约1/4弦长位置，避免飞行过程中出现头轻失速或者头重坠地的问题。尾翼部分包含垂直安定面与水平安定面，垂直尾翼设置在机身末端上部，提供航向稳定性，避免飞行过程中出现偏航侧滑；水平尾翼采用对称翼型，安装角设置为负2度左右，在飞行过程中提供足够的低头力矩，平衡机翼产生的低头力矩，保证整机俯仰方向的稳定性，水平尾翼后缘预留了可微调的舵面空间，实际制作时可以通过调整舵面角度来修正滑翔轨迹的俯仰偏差。在设计思路上，

　　这款滑翔机优先考虑结构易加工性与飞行容错率，所有翼面都采用平板翼型加轻微弯折的结构形式，不需要复杂的翼型热压或者雕刻工艺，使用轻质泡沫、巴尔沙木甚至薄卡纸都可以完成实物制作，非常适合科普场景下的学员自主制作装配。整机的尺寸边界控制在常规手掷操作的舒适范围内，翼展控制在300-400mm区间，机身总长度控制在250-350mm区间，整体重量控制在10-20g区间，机翼载荷控制在合理范围内，即使在室内无风环境下也能获得较长的滑翔滞空时间。安装边界方面，机翼与机身的连接采用居中定位设计，只需要保证机翼左右对称、安装角为0度即可，不需要复杂的连接紧固件，尾翼与机身末端采用插接定位，垂直尾翼与水平尾翼保持90度垂直夹角，

　　避免安装偏差带来的飞行姿态异常。在实际使用过程中，这款滑翔机的出手姿态需要保持水平略微向下5度左右，出手力度适中即可获得稳定的滑翔轨迹，如果出现飞行轨迹向左或者向右偏航，可以通过轻微弯折垂直尾翼后缘来修正，如果出现飞行中突然抬头失速下坠，可以通过机头增加配重或者微调水平尾翼舵面角度来修正。从结构强度角度来看，整机所有棱边都做了圆角过渡处理，没有尖锐的突出结构，机翼前缘做了加厚处理，能够承受手掷出手时的冲击力以及轻微坠地的碰撞，日常使用过程中不容易出现结构损坏。翼面的分块设计也兼顾了收纳需求，机翼可以拆分为左右两段，尾翼也可以从机身拆卸，方便携带运输，不需要复杂的收纳容器就可以带到户外场地使用。在气动细节处理上，机翼的翼尖做了轻微的切尖处理，能够减少翼尖涡流带来的诱导阻力，进一步提升滑翔比，在相同的出手高度下能够获得更远的滑翔距离。机身杆的截面做了流线型修型，虽然是简单的杆式结构，但边缘都做了倒角处理，避免直角截面带来的额外阻力。整体结构没有复杂的运动部件，所有组件都是固定连接，故障率极低，不需要日常维护，非常适合作为入门级航模产品的结构原型，也可以作为中小学航空科普课程的配套教学模型，帮助学习者直观理解固定翼飞行器的基本飞行原理、重心匹配方法、安定面的作用等核心航空知识。
