重载型动力辊道输送线结构设计

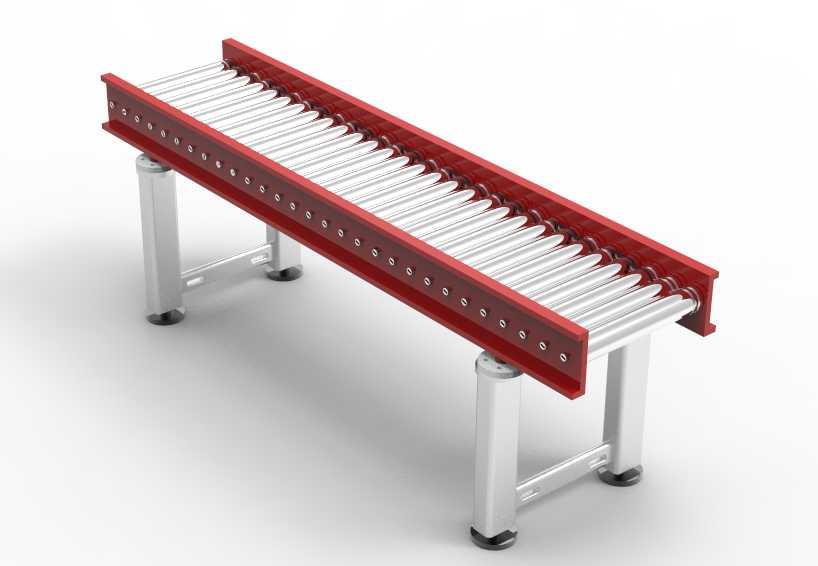

　　在车间物流布局、电商仓储分拣、家电装配线、板材加工进料等场景中，辊道类输送设备是衔接各工序、实现物料水平转运的核心载体，这款动力辊道输送结构的设计，完全围绕常规工业场景的重载、平稳输送需求展开，没有冗余的装饰结构，所有部件都服务于物料输送的核心功能。从结构组成来看，两侧的红色机架采用折弯型材焊接成型，机架内侧等距加工有辊筒安装孔位，每根辊筒的轴端通过轴承座固定在机架侧板上，相邻辊筒之间通过链轮链条实现动力传递，单根辊筒的承载能力经过校核，能够满足常规箱装物料、工装托盘、成型板材的输送承重需求，不会出现辊筒弯曲变形导致的卡滞问题。支撑腿采用方形金属型材制作，底部配置可调脚杯，安装时可以通过调整脚杯的旋入深度，适配车间地面的不平整误差，

　　保证整条输送线的辊筒上平面处于同一水平高度，避免物料输送过程中出现跑偏、侧滑的情况；相邻支撑腿之间加装了横向连接杆，大幅提升了整体机架的结构刚性，即使在满负载运行状态下，机架也不会出现明显的晃动，保障输送过程的稳定性。设计过程中，辊筒的间距设置是核心考量点，针对常见的输送物料尺寸，辊筒间距控制在合理范围，确保最小尺寸的周转箱底部也能同时接触到三根以上辊筒，不会出现物料卡入辊筒间隙的问题；辊筒表面采用光滑金属材质，既可以降低物料输送时的摩擦阻力，也能适配后续加装挡边、定位块、扫码工位等拓展需求，用户可以根据自身产线的工艺要求，在机架侧板上预留的安装孔位加装各类辅助组件，无需二次打孔破坏原有结构。从安装边界来看，

　　这款输送结构的宽度尺寸适配常规的600mm标准托盘输送需求，机架整体高度可以根据对接的设备进料高度调整支撑腿长度，既可以独立作为单段输送线使用，也可以多段拼接组成长距离输送回路，转弯段可以配套锥形辊道实现转向，适配不同车间的布局空间。动力输入端预留了标准的电机安装法兰位，可以根据输送速度、负载重量匹配不同功率的减速电机，常规工况下采用变频调速即可满足0.1-0.5m/s的输送速度调节范围，适配不同节拍的产线需求。在实际使用场景中，这类辊道输送结构既可以用于装配线上的工件流转，工人在输送线两侧完成装配工序后，工件自动流向下一工位，也可以用于仓储环节的出入库转运，配合顶升移栽机、分拣摆轮等设备实现物料的自动分流，相比皮带输送机，

　　辊道结构的耐磨损、抗冲击性能更强，即使输送带有油污、金属切屑的工件，也不会出现皮带划伤、打滑的问题，后期维护只需要定期给辊筒轴承加注润滑脂、检查链条张紧度即可，维护成本远低于其他类型的输送设备。设计时还考虑了安全防护需求，机架两侧的链轮传动部位可以加装可拆卸的防护罩，避免运行过程中杂物卷入传动结构，也能防止操作人员的衣物、肢体误触传动部件引发安全事故；辊筒的轴端全部采用内藏式安装，没有突出机架外侧的尖锐结构，避免车间内人员通行时发生磕碰。整体结构没有采用复杂的异形曲面，所有钣金件都可以通过常规的激光切割、折弯、焊接工艺加工成型，加工难度低，制造成本可控，非常适合中小批量的产线定制需求，建模过程中所有的安装孔位、配合尺寸都按照实际加工公差设置，导出的工程图可以直接用于生产下料，不需要二次调整尺寸。
