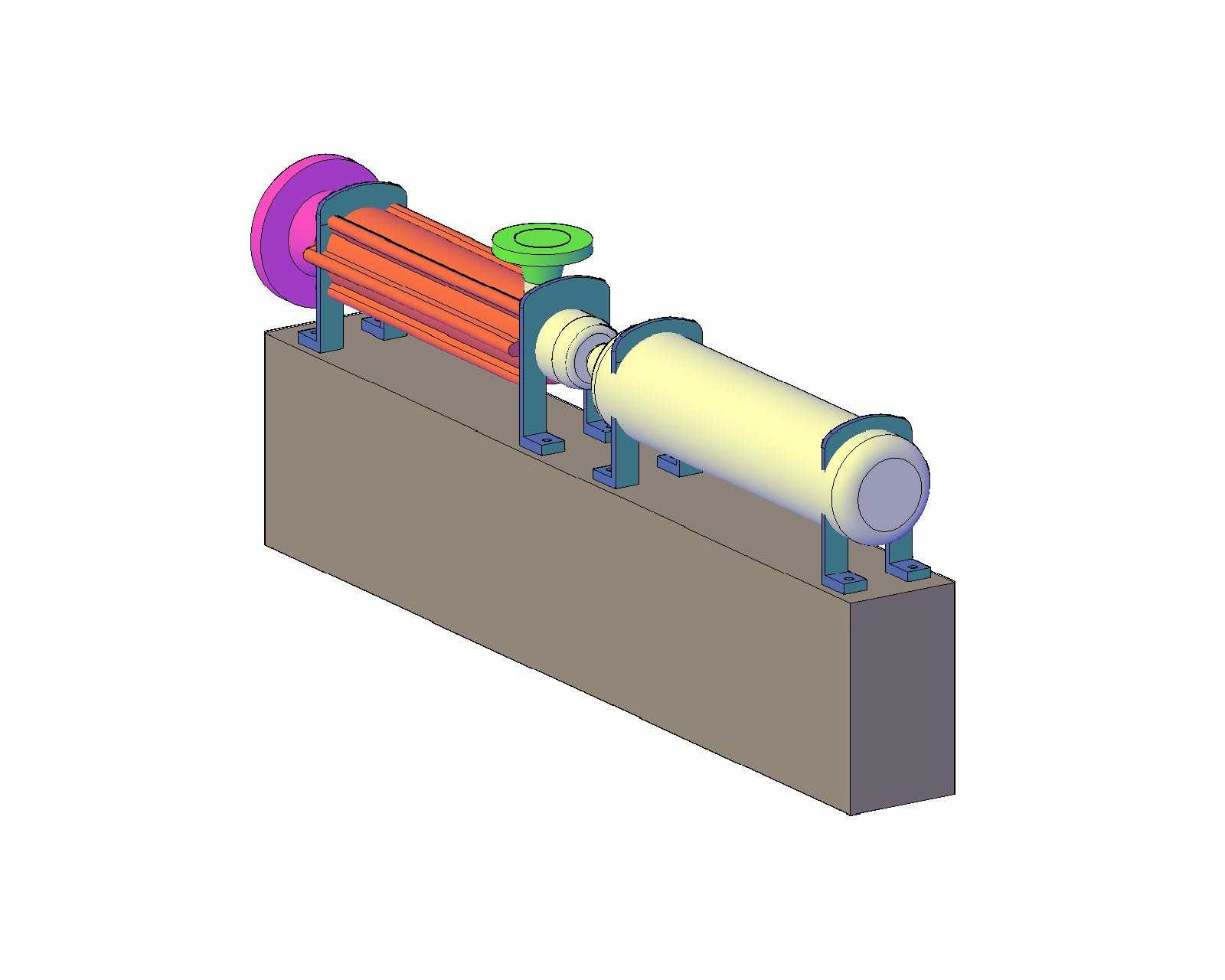

在化工、暖通、能源动力等领域的换热工况中,管壳式结构的换热设备始终是应用占比最高的品类之一,本次呈现的三维结构完整还原了卧式安装的管壳式换热设备的全部装配细节,可直接用于结构校核、安装模拟以及教学演示场景。从实际工程应用来看,这类设备主要承担两种不同温度流体之间的热量传递任务,既可以在化工生产流程中实现工艺介质的升温或降温,也能在集中供热系统、余热回收系统中完成热量的转换与输送,适配常压到中压的多数常规换热工况,对洁净度适中、无强结垢特性的流体介质有良好的适配性。
从结构设计逻辑来看,整个设备采用卧式落地安装形式,底部设置一体化混凝土材质的安装基座,基座上预留了对应设备支脚的安装点位,所有支脚均通过螺栓结构与基座实现刚性连接,安装时需要保证基座上表面的平面度公差控制在合理范围内,避免设备安装后出现管束偏心、密封面受力不均的问题。设备核心的传热区域由多根平行排布的换热管束组成,管束两端通过管板与封头结构实现密封固定,其中一端的封头采用可拆卸结构,方便后期运维时对管束内壁进行清洗、疏通,另一端封头与壳体采用固定连接,抵消设备运行过程中因温度变化产生的热胀冷缩应力。管束外侧的壳体为圆柱形承压结构,壳体上方设置了介质进出的法兰接口,其中靠近固定封头侧的接口为壳程介质入口,上方带绿色法兰盘的接口为壳程介质出口,管程的介质则从两端封头的端部接口进出,两种介质在设备内通过管壁实现热量交换,互不接触,避免介质掺混影响工艺参数。
在尺寸与安装边界的设计上,整个设备的长度方向尺寸根据换热面积需求匹配对应管束长度,壳体直径根据管束排布数量确定,安装时需要在设备两端预留足够的抽芯空间,满足后期检修时抽出管束的操作需求,设备上方的接口需要预留对应管道的安装操作空间,方便法兰螺栓的紧固操作。支脚的位置设置在靠近设备重心的两个点位,同时在壳体尾部设置滑动支脚,允许设备在温度变化时沿长度方向产生微小位移,避免热应力累积造成壳体变形或者焊缝开裂。管束与管板的连接采用胀接加密封焊的形式,保证管程与壳程之间的密封性能,避免两种介质出现串漏。壳体外部的支座采用焊接结构与壳体连接,支座底部的安装孔设计为长圆孔,适配安装时的位置微调需求,降低现场安装的对位难度。
从功能特性来看,这种结构的换热设备相比板式换热器有更高的承压能力,能够适应更高压力、更高温度的换热工况,同时结构刚度更好,对安装基础的适应性更强,不需要额外的框架支撑即可稳定运行。设计过程中充分考虑了运维的便利性,可拆卸封头的连接螺栓采用标准件,方便现场拆卸,管程与壳程的接口均采用标准法兰连接,能够直接和现场的工艺管道对接,不需要额外制作转换接头。设备的整体重心落在基座的中心区域,安装后不会出现偏载问题,运行过程中的振动幅度极小,不需要额外设置减震结构即可满足运行稳定性要求。在建模过程中,所有零部件的装配关系都严格按照实际生产的装配逻辑搭建,管束的排布间距、管板的开孔位置、法兰的密封面尺寸都符合对应行业的设计规范,能够直接导出工程图用于生产参考,也可以用于换热流程的模拟演示,帮助设计人员直观理解设备内部的介质流向与结构组成。
