人字形波纹板式换热片结构三维设计

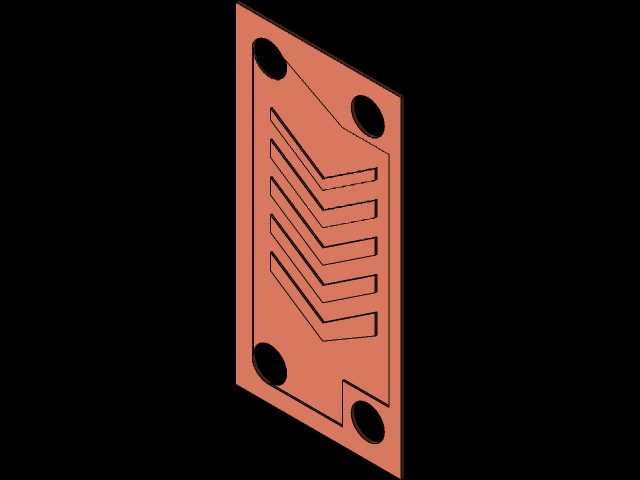

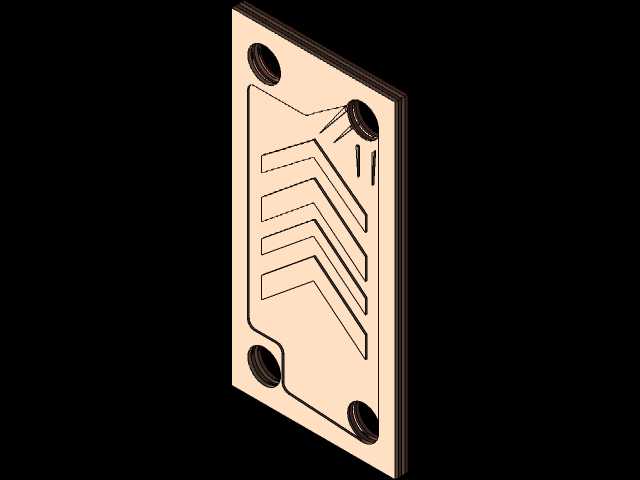

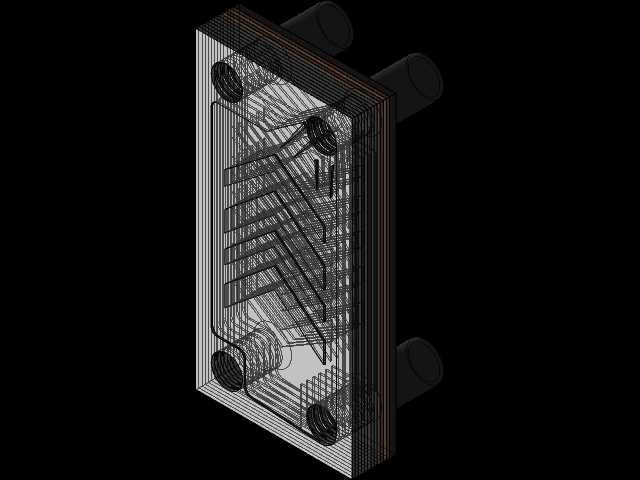

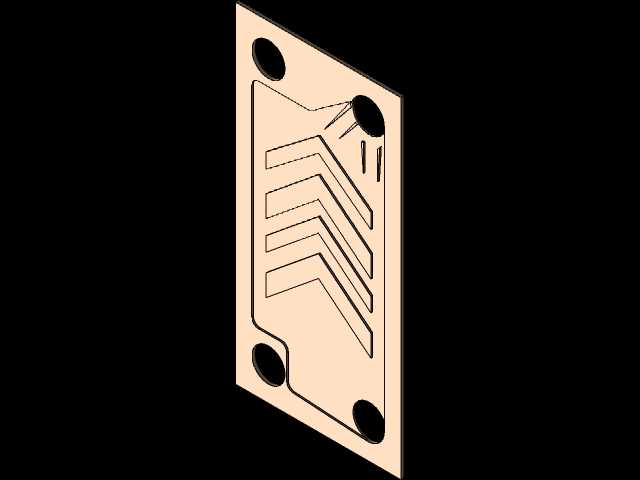

　　做换热设备结构设计快八年，经手的板换项目少说也有二十多套，这次的人字形波纹换热片结构，是针对暖通、化工小流量换热工况做的优化款，先从实际安装边界说起，单片板片的有效换热幅面控制在0.12㎡区间，四个角的通孔直径统一为32mm，对角分布的孔道分别走冷热介质，安装时相邻板片翻转180度叠装，配合密封胶垫就能形成互不相通的两组流道，整套板束叠装后总厚度可以根据换热需求增减板片数量，单组板片的厚度选0.6mm的冲压板材，既保证冲压成型时波纹结构的成型精度，也能控制整体换热热阻，不会因为板材过厚拉低传热效率。

　　很多刚接触板换设计的工程师容易忽略流道的波纹角度，这次的人字形波纹夹角选的是60度，这个角度是经过多轮流体仿真验证的，既不会因为夹角太小导致流道阻力过大，增加循环泵的扬程损耗，也不会因为夹角太大让介质在流道里形成层流，削弱换热效果。实际工况里，不管是采暖系统的水-水换热，还是轻工行业的稀溶液换热，这种波纹结构能让介质在流速0.4m/s的时候就形成湍流，哪怕介质里带有少量细小杂质，也不容易在流道里沉积堵板，比平直波纹板的抗堵性能提升近三成。

　　再看四个角的密封槽结构，设计的时候特意在孔道周边做了双道密封凸台，外侧的密封边做了1.2mm的限位挡边，叠装压紧的时候不会出现胶垫移位串液的问题，之前做过的老款板片就是因为密封槽没有限位结构，现场安装时工人拧压紧螺栓力度不均，好几次出现冷热水串流的问题，这次的结构在密封槽外侧加了定位缺口，和板换框架的定位杆配合，叠装时每一片板片都能精准对位，不用反复调整对齐，现场安装效率能提升不少。

　　板片的挂耳结构是和框架导杆匹配的，上下挂耳的开口尺寸做了2mm的间隙配合，板片沿着导杆滑动的时候不会卡滞，压紧的时候受力均匀，不会出现局部压损过大导致板片变形的问题。之前有个项目用的板片挂耳间隙留小了，现场叠装到三十多片的时候，最下面的板片被上面的重量压得偏移，最后压紧时板片变形漏液，拆了重装花了整整一天，这次设计时特意把挂耳的导向面做了15度的倒角，哪怕叠装时有轻微错位，顺着倒角也能滑到正确位置。

　　从实际使用场景来说，这种单片换热片可以灵活组合成不同换热面积的整机，小到几十千瓦的家用采暖换热机组，大到几百千瓦的工艺液体冷却机组，都能通过增减板片数量匹配需求，不用重新开模做不同规格的板片，能大幅降低生产端的模具成本。流道的截面是等截面设计，介质在流道里的流速全程均匀，不会出现局部流速过低导致的结垢问题，日常维护的时候拆开板片冲洗也很方便，因为波纹是连续的人字形结构，没有死角，高压水枪冲一遍就能把附着的垢层冲掉，不用逐片刷洗。

　　另外在板片的边缘位置，做了0.8mm的翻边结构，叠装压紧后相邻板片的翻边互相贴合，形成一道外围的防护层，哪怕最外侧的密封胶垫出现轻微渗漏，介质也会顺着翻边的导流槽流到设备外部，不会渗到板束内部腐蚀其他板片，之前处理过的板换漏液故障里，有近两成是因为外围渗漏没及时发现，渗进板束夹层导致多片板片腐蚀穿孔，这个小结构能大幅降低后期维护的成本。

　　做结构设计的时候，还特意把波纹的深度控制在2.5mm，这个深度下冷热介质的流道间距一致，换热时板片两侧的压力基本平衡，不会因为单侧压力过高导致板片压变形，实际测试时单侧承压1.6MPa的情况下，板片的变形量控制在0.02mm以内，完全满足常规民用和工业低压换热工况的使用要求。很多人觉得板片波纹越深越好，其实不然，波纹过深会导致板片的刚性下降，承压能力变差，而且流道变宽后介质流速降低，反而会影响换热效率，这个2.5mm的深度是平衡了承压、阻力、换热效率三个核心参数后的最优值。
