桁架结构静力学位移仿真分析模型

项目分类:传感器 发布时间:2022-05-03 ID:622299
  • 桁架结构静力学位移仿真分析模型
  • 桁架结构静力学位移仿真分析模型

  在建筑钢结构、桥梁承重、起重设备臂架、大跨度场馆屋面支撑等工程场景中,桁架结构是承担分散载荷、传递受力路径的核心承载单元,这类结构的受力变形特性直接决定整体工程的安全冗余与服役寿命,因此在设计阶段完成精准的静力学仿真验证,是规避结构失稳、局部变形超差风险的必要环节。该桁架仿真模型以实际工程中常用的三角形腹杆桁架构型为基础,通过节点耦合的方式模拟实际工程中杆件的焊接或栓接连接状态,所有杆件均采用梁单元进行网格划分,既保证了仿真计算的精度,也合理控制了计算规模,适配常规工程设计阶段的快速验证需求。从结构构型来看,模型还原了桁架上弦、下弦、斜腹杆、竖腹杆的完整排布逻辑,在对应支座位置设置了符合工程实际的约束边界:

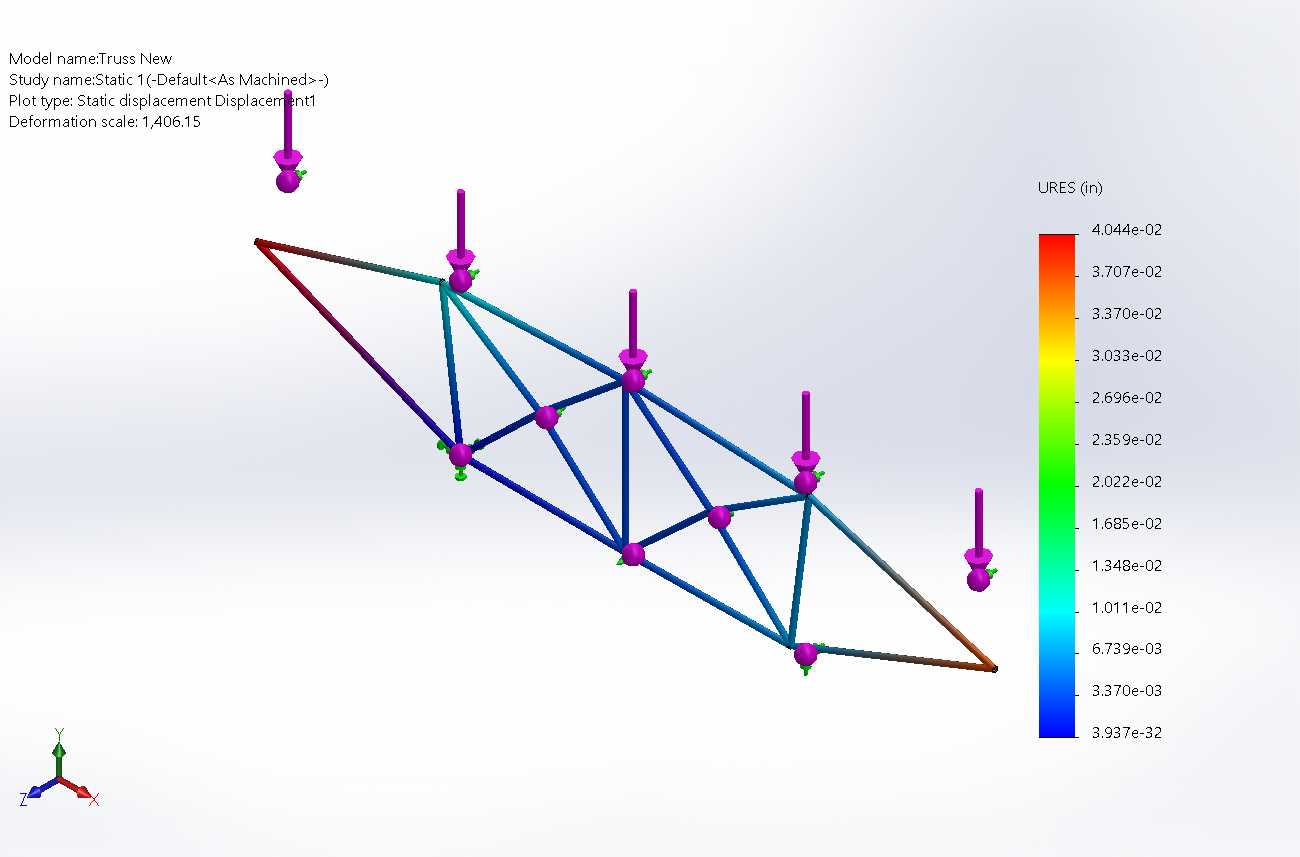

  其中一端节点设置为固定铰约束,限制三个方向的平动自由度,另一端设置为滚动铰约束,仅限制竖向与横向平动,释放沿桁架跨度方向的自由度,完全匹配实际桁架结构安装时的热胀冷缩补偿设计逻辑,避免过约束导致的仿真结果失真。载荷施加环节,模型在桁架的上弦对应承载节点位置施加了竖向集中载荷,模拟实际工况中屋面恒载、设备挂载载荷或者移动载荷的作用效果,仿真计算后输出的合位移云图采用彩虹色阶直观呈现不同位置的变形量,从云图分布可以清晰看到,桁架跨中位置的合位移量最大,向两端支座位置逐步递减,变形趋势符合简支桁架受竖向载荷的经典力学变形规律,其中最大位移值出现在跨中下弦节点位置,与材料力学中简支梁的弯矩分布规律形成对应,验证了仿真边界设置的合理性。

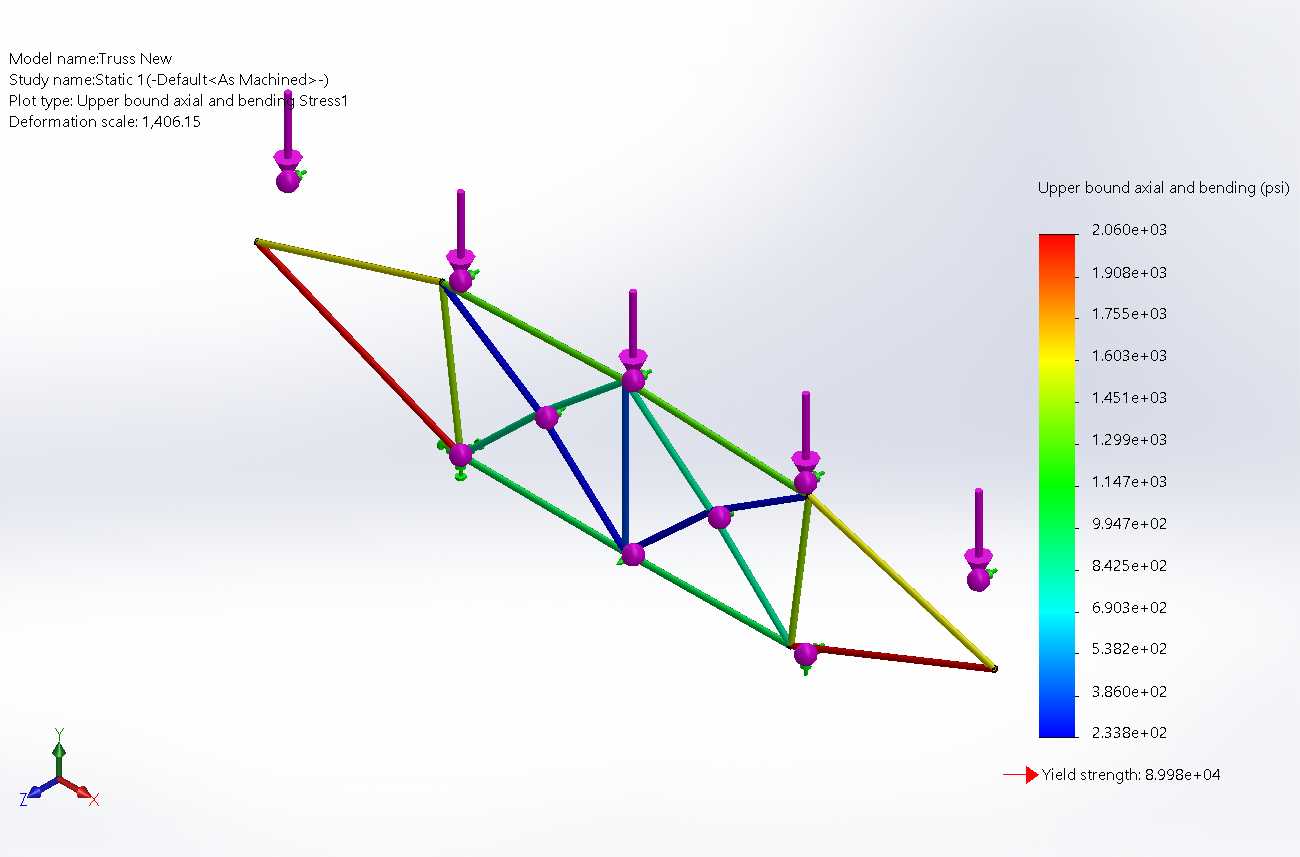

  模型中还包含了变形缩放系数的设置,将实际微小变形放大至可视化程度,方便设计人员快速识别结构的变形趋势,判断薄弱杆件的位置——从云图的颜色梯度可以看出,部分斜腹杆与弦杆的连接节点位置存在应力集中的潜在风险,在实际结构优化中可针对这些位置进行节点板加厚、杆件截面升级或者增加辅助腹杆的调整,提升结构整体承载能力。在实际工程应用中,这类仿真模型可直接用于桁架结构的方案选型阶段,通过调整杆件的截面规格、腹杆排布角度、节点连接形式,快速对比不同方案下的结构变形量、杆件应力分布,在满足刚度、强度设计要求的前提下,尽可能优化杆件截面尺寸,降低结构整体自重,减少钢材用量,控制工程成本。不同于纯理论力学计算的简化假设,

  该仿真模型充分考虑了节点连接刚度对整体结构受力的影响,避免了纯手算时将所有节点假设为理想铰结带来的计算误差,计算结果更贴近实际结构的受力状态。对于从事钢结构设计、起重设备臂架设计、桥梁临时支撑设计的工程人员来说,该模型可作为仿真分析的参考模板,根据自身项目的实际跨度、载荷工况、约束条件调整对应参数,快速完成项目的初步仿真验证,减少从零开始搭建仿真模型的重复工作量,提升设计迭代效率。模型的杆件连接节点均做了共节点处理,避免了仿真计算中出现节点滑移、自由度耦合异常的问题,网格划分时在节点位置做了局部网格加密,保证应力集中区域的计算精度,非关键区域的网格尺寸适当放大,平衡计算效率与结果准确性。从安装边界的角度来看,模型中预留的支座安装位置尺寸可根据实际项目的支座规格进行参数化调整,适配不同类型的铰支座、橡胶支座的安装需求,桁架的总跨度、节间长度、杆件截面参数均可通过参数化驱动快速修改,不需要重新搭建模型即可适配不同承载等级、不同跨度的桁架设计需求。在仿真结果后处理环节,除了合位移云图之外,还可基于该模型快速提取单根杆件的轴力、弯矩、应力结果,为杆件的强度校核、长细比验算提供数据支撑,确保每一根杆件的受力都在材料许用应力范围内,避免出现杆件压屈、拉断的失效风险。
