本次建模的回转阶梯类零件,是传感检测单元里常用的接触式测头基体结构,这类结构广泛用在自动化产线的位置检测工位、工装夹具的到位确认环节,以及小型检测设备的位移触发模块中。从实际应用场景来看,这类零件通常作为传感组件的外露接触端,直接和被检测工件发生接触,需要在反复触碰的工况下保持结构稳定,同时兼顾安装后的同轴度要求,避免长期使用后出现偏磨、卡滞的问题。

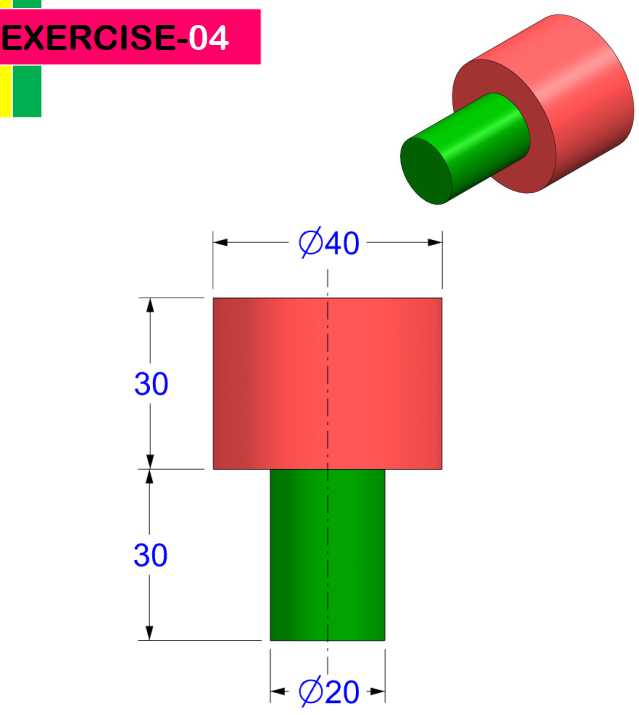

从结构功能特性来看,该零件采用大小两段同轴圆柱的设计逻辑,大直径段作为主体承载部分,既可以在装配时和安装座的内孔形成面配合,保证装配后的径向定位精度,也能预留足够的内部空间来布置传感芯体、引线等内部组件;小直径段作为接触工作端,伸出安装座端面直接接触被测物体,直径收窄的设计可以减少接触时的接触面积,提升点位检测的位置精度,同时降低和被测件发生磕碰卡滞的概率。两段圆柱之间采用直角过渡的设计,没有额外的倒角或圆角结构,一方面是在建模练习中重点训练拉伸凸台的同轴约束、端面重合等基础装配逻辑,另一方面这种直肩结构在实际装配中可以直接抵靠安装座的限位端面,不需要额外加装轴用挡圈就能实现轴向定位,简化装配工序,适合小批量、快换式的检测工装使用。
设计思路上完全遵循回转类零件的建模逻辑,以中心轴线作为唯一的设计基准,所有圆柱特征的草图圆心都和基准轴重合,从根源上避免不同轴带来的装配偏差。建模过程中先绘制大直径圆柱的端面草图,给定对应拉伸深度形成主体结构,再以大圆柱的下端面作为草图基准面,绘制小直径圆柱的圆形轮廓,保证两个草图的圆心完全约束在同一条中心轴线上,再给定小圆柱的拉伸深度完成基础特征构建,最后对所有端面做平面度约束,保证装配时和配合件的端面贴合紧密,不会出现倾斜。这种纯拉伸的建模方式,是SolidWorks基础练习里最核心的训练内容,重点掌握草图的几何约束、特征的基准选择、拉伸方向的判定这些基础操作,为后续复杂回转体、装配体建模打牢基础。
从安装边界和尺寸适配的角度来说,这类零件的大直径段外径需要和安装座的内孔采用间隙配合,配合公差通常选H7/g6,既保证装配时可以顺利推入,又不会因为间隙过大出现径向晃动;小直径段的伸出长度需要根据实际检测的行程要求确定,通常要预留1-2mm的压缩余量,避免硬接触撞坏内部传感芯体;大圆柱段的轴向长度需要和安装座的孔深匹配,保证装配后直肩端面完全抵靠在安装座的限位面上,不会出现轴向窜动。在实际工况使用中,这类零件的材质通常选用不锈钢或者硬质铝合金,表面做阳极氧化或者淬火处理,提升接触端的耐磨性能,反复触碰上万次也不会出现明显的磨损凹痕,保证检测位置的重复精度。
这类基础结构的建模练习,核心不是做复杂的曲面或者异形特征,而是建立严谨的基准意识,明白每一个特征的选择、每一个约束的添加,都是为了后续实际加工、装配环节的精度服务,很多新手建模时习惯随意绘制草图,不添加同轴、重合这些必要约束,最后导出的工程图尺寸偏差大,或者装配时出现干涉,本质上就是基础拉伸特征的训练没有做扎实。这个练习作品虽然结构简单,但是涵盖了回转类零件建模最核心的基准选择、特征顺序、约束逻辑这些要点,把这类简单结构的建模逻辑吃透,后续做更复杂的轴类、盘类、套类零件时,就不会出现特征混乱、基准错位的问题。
