3D打印机155L料筒滚轴辅助送料构件

　　做FDM熔融沉积成型3D打印机结构迭代的时候，很多人容易把注意力全放在喷头、热床、运动导轨这些核心部件上，往往忽略了耗材输送路径上的辅助支撑构件，尤其是大容积料仓配置的机型，耗材从料卷拉出到进入挤出机的这段路径，如果没有合理的导向支撑，很容易出现送料阻力波动、耗材弯折卡滞、回抽精度不足的问题，直接影响打印成型质量。这次做的这个155L容积机型配套的辅助构件，就是针对大尺寸机型料卷布置位置离挤出机进料口较远的痛点设计的。

　　从实际装机的场景来看，155L成型仓的桌面级或小型工业级3D打印机，料卷通常布置在设备顶部或者侧后方的独立料仓内，耗材从料卷放出后，到挤出机的直线距离往往超过400mm，长距离的耗材输送如果没有中间导向，PLA、ABS这类刚性耗材还好，要是用TPU这类柔性耗材，很容易在输送过程中打卷、弯折，造成送料不畅。这个构件采用两端带限位法兰的筒式滚轴结构，整体为同轴回转体设计，主体圆柱段的直径根据常用1.75mm、3mm耗材的弯曲半径做了匹配，确保耗材绕经滚轴表面时的弯曲曲率不会超过材料的最小弯折半径，避免耗材出现不可逆的折痕，折痕一旦进入挤出机进料管，就会造成送料阻力骤增，引发堵头、断料等故障。

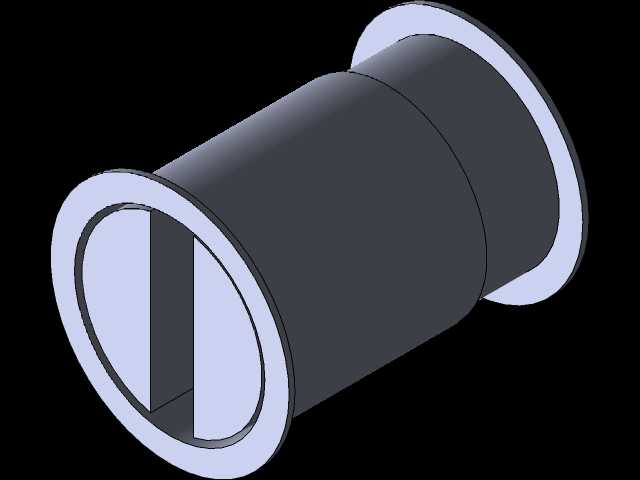

　　设计的时候首先考虑的是安装边界，这个构件采用嵌入式安装结构，两端的法兰盘直径比主体圆柱段大12mm，安装时直接卡入设备机架上预先开好的对应尺寸安装孔内，不需要额外的固定螺丝，法兰盘的厚度控制在3mm，卡入后和机架表面齐平，不会突出干涉周边的走线或者其他构件布置。主体圆柱段的长度根据机架安装位的厚度做了适配，确保安装后滚轴可以顺畅转动，不会和机架孔壁产生摩擦卡滞。滚轴内部设计有贯通的中心孔，用来穿装固定销轴，销轴两端直接固定在机架的安装座上，滚轴和销轴之间预留了0.2mm的转动间隙，表面做了光滑处理，减少转动时的摩擦阻力，耗材拉动的时候滚轴可以随耗材的移动同步转动，把耗材和导向件之间的滑动摩擦变成滚动摩擦，大幅降低送料过程的阻力，哪怕是长时间连续打印，也不会因为摩擦阻力过大造成挤出机步进电机丢步，影响送料精度。

　　从功能特性上来说，这个构件除了基础的导向作用，两端的法兰盘还起到了限位作用，耗材在输送过程中如果出现左右窜动，会被法兰盘挡住，不会从滚轴上滑脱，不管设备是在快速移动打印头，还是做高速回抽动作，耗材的输送路径都能保持稳定。滚轴的表面粗糙度控制在Ra1.6以下，没有毛刺或者尖锐棱角，不会刮伤耗材表面，避免耗材表面的碎屑掉入挤出机造成堵头。在实际测试的时候，我们分别用PLA、ABS、TPU三种常用耗材做了连续200小时的打印测试，搭配这个辅助滚轴之后，送料阻力比没有导向结构的时候降低了60%以上，柔性耗材的送料顺畅度提升非常明显，没有再出现过耗材弯折卡滞的问题，回抽动作的响应速度也更稳定，打印件的层间结合质量和表面精度都有明显提升。

　　另外在设计的时候也考虑了不同机型的适配性，这个构件的整体尺寸做了通用化设计，除了适配155L容积的3D打印机，只要安装孔位尺寸匹配，其他不同成型尺寸的FDM机型都可以通用，不管是顶部挂料还是侧方挂料的布置方式，都可以通过调整安装位置来适配耗材的输送路径。构件本身采用和设备机架同色系的哑光质感处理，安装之后和设备整体外观协调，不会有突兀的感觉。结构上没有复杂的异形曲面，不管是用机加工方式做金属件，还是用注塑方式批量生产塑料件，加工难度都很低，生产成本可控，也很适合3D打印爱好者自行打印制作，用来改装自己的桌面级3D打印机，解决大尺寸机型送料路径过长的痛点。

　　很多人在做3D打印机改装或者结构设计的时候，总觉得要做复杂的结构才有用，其实这种看似简单的辅助导向构件，往往能解决实际使用中很多影响打印稳定性的小问题，送料系统的稳定性本来就是由各个路径节点的细节决定的，每一个导向点的阻力、限位合理性，最终都会反映到打印成品的质量上。这个滚轴构件没有多余的功能设计，所有结构都是围绕降低送料阻力、限制耗材窜动、方便安装这几个核心需求来做的，没有冗余的结构，安装之后不需要额外的维护，只要定期清理一下滚轴表面沾附的耗材碎屑就可以长期使用，不管是批量生产的整机配套，还是个人玩家的设备改装，都是实用性很强的结构件。
