医用组织抓取外科手术器械结构设计

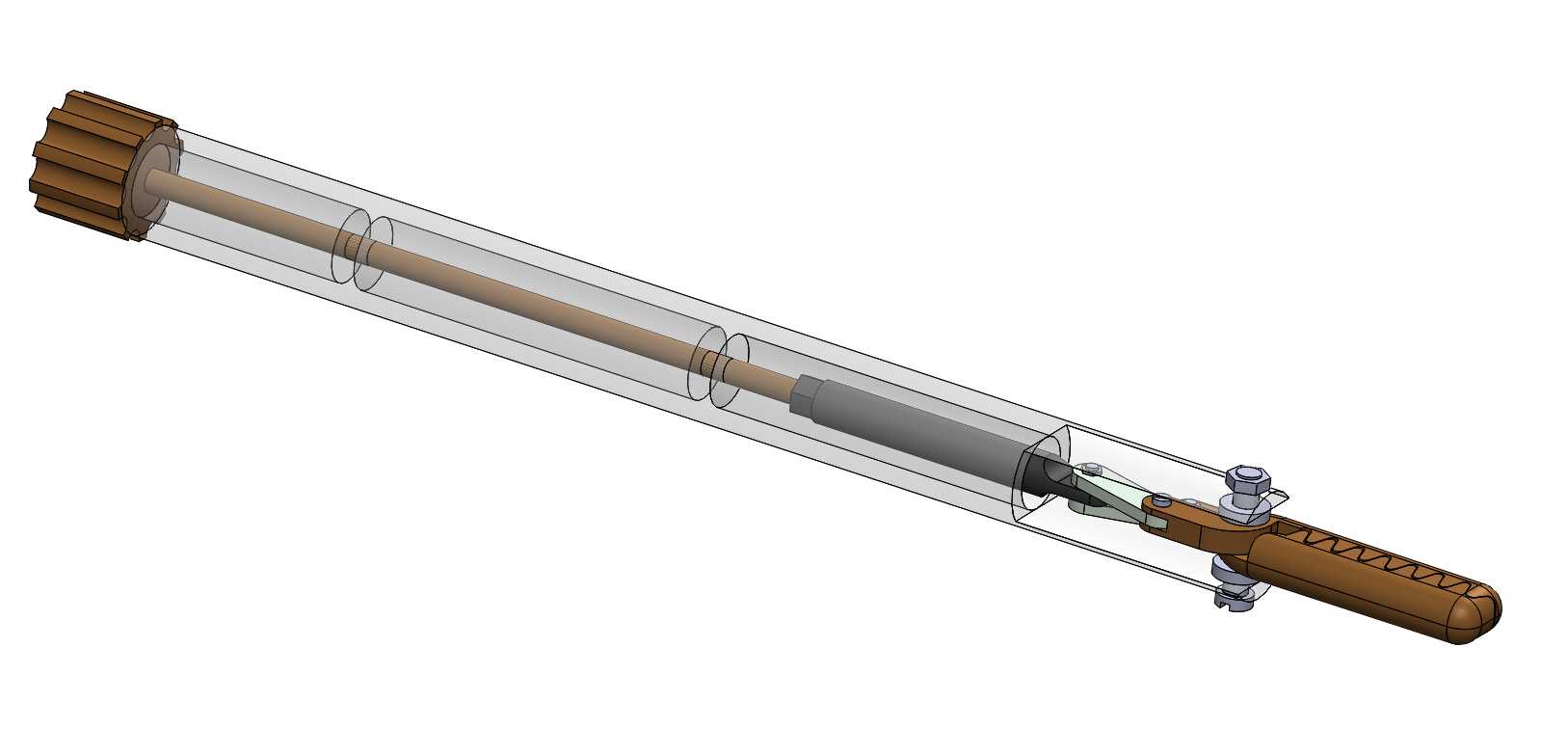

　　这款器械的设计初衷是适配外科手术中不同质地人体组织的抓取操作需求，在临床场景中，外科操作常需要面对韧性差异极大的组织类型，从质地偏软的黏膜、脂肪层，到韧性较强的筋膜、肌腱组织，甚至是需要精准夹持的微小血管周边结缔组织，常规固定夹持力的手术钳很容易出现夹持力过大造成组织挫伤、或是夹持力不足导致组织滑脱的问题，这款器械的结构设计正是围绕这一临床痛点展开。从整体结构来看，器械采用长杆式同轴布局，整体外轮廓为圆柱形透明外鞘，这种设计一方面能让术者在操作过程中清晰观察到内部推杆的运动行程，判断夹持端的开合角度，另一方面光滑的圆柱外表面能最大程度降低器械在穿刺进入体腔过程中对路径周边组织的剐蹭损伤，

　　外鞘尾端设置的滚花旋钮用于调整内部推杆的初始预紧力，术者可以根据待抓取组织的质地提前旋转旋钮设定夹持力阈值，避免操作过程中用力不当造成的组织损伤。器械的核心功能集中在头端的夹持执行机构，头端采用偏置式夹爪布局，夹爪的铰接点设置在靠近外鞘端面的位置，通过内部金属推杆的轴向运动带动夹爪完成开合动作，推杆与夹爪之间采用微型销轴连接，连接位置设置了微小的间隙补偿结构，能够抵消长期重复消毒使用带来的铰接磨损，保证夹爪开合动作的一致性。夹爪的夹持面设计了细密的菱形防滑纹理，纹理深度控制在0.1mm以内，既能够保证夹持组织时的摩擦力足够，避免组织滑脱，又不会因为纹理过深对夹持的组织造成额外的穿刺损伤。从安装边界尺寸来看，器械整体外径控制在8mm，

　　能够适配常规外科手术中常用的穿刺套管尺寸，不需要额外定制配套的手术通路器械，整体有效工作长度为180mm，能够覆盖绝大多数常规体表手术以及腔镜手术下的操作深度需求，尾端的握持部分采用符合人体工学的弧形轮廓，表面设置了连续的弧形防滑凹槽，术者握持时手指能够自然贴合凹槽轮廓，长时间操作也不容易出现打滑或是手部疲劳的问题。在结构设计的细节处理上，外鞘与内部推杆之间设置了两道聚四氟乙烯导向环，分别布置在外鞘的靠近头端1/3位置和靠近尾端1/4位置，导向环与推杆之间采用间隙配合，间隙值控制在0.02mm，既能够保证推杆轴向运动的顺畅度，不会出现卡滞问题，又能够避免推杆在运动过程中出现径向晃动，保证头端夹爪的动作精度。

　　夹爪的开合角度范围设计为0到35度，当推杆处于初始位置时夹爪完全闭合，此时夹爪的夹持面完全贴合，没有错位间隙，能够满足夹持微小组织的操作需求，当推杆向后运动到最大行程位置时，夹爪张开到最大角度，能够容纳厚度最大5mm的组织块，适配不同大小的组织抓取需求。考虑到外科器械需要反复高温高压消毒的使用要求，所有金属部件均采用医用级不锈钢材质，透明外鞘采用耐高温的医用级聚醚砜材质，能够耐受134摄氏度的高温高压消毒循环，不会出现材质变形、透明度下降的问题，所有部件的连接位置均做了圆角过渡处理，没有清洁死角，能够避免消毒过程中组织残留或是消毒液体残留，降低术后感染的风险。在实际操作逻辑上，术者握持器械时可以通过拇指推动尾端的推块控制夹爪的开合，尾端的旋钮可以锁定推杆的位置，当夹持到目标组织后，旋转旋钮即可锁定夹爪的夹持力，不需要持续对推块施加压力，能够降低长时间手术操作中的手部负荷，这种锁定结构采用螺纹进给的方式实现，锁定力可以通过旋钮的旋转圈数进行微调，术者可以根据实际操作需求灵活调整。
