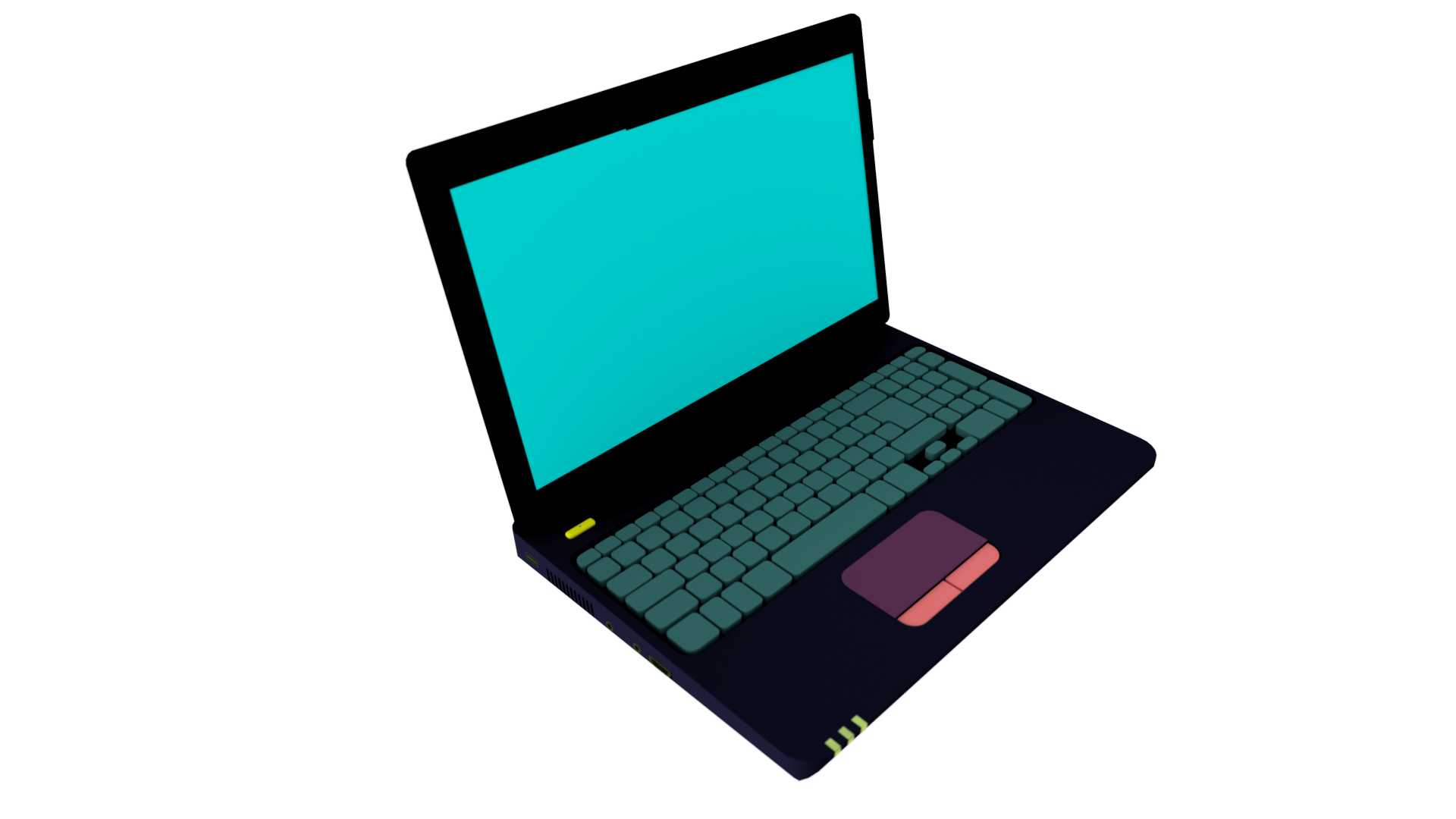

戴尔酷睿i3笔记本电脑结构三维数模

　　日常做消费电子结构适配、工装夹具设计的时候，经常需要用到笔记本电脑的完整三维数模做干涉校验，这次的戴尔酷睿i3机型数模，完整还原了整机从C面键盘区域到触控板、机身边框的所有结构细节，能直接导入各类三维软件做装配验证。先从实际应用场景来说，这类笔记本数模最常用的场景有三类：一是做笔记本周边配件的设计，比如适配的键盘膜、机身保护壳、散热支架、外接拓展坞的对位结构，都需要精准的机身外形尺寸、接口位置、按键排布数据做支撑，避免做出来的配件出现对位偏移、卡扣错位、按键遮挡的问题；二是做办公场景的工装布局设计，比如嵌入式办公桌的笔记本放置槽、机房设备托架、充电柜的仓位尺寸设计，需要准确的整机长宽厚边界、底部支撑脚位置、重心分布数据，确保放置后稳固不晃动，预留的散热间隙符合设备运行要求；三是做电子设备展示的三维场景搭建，比如数字化展厅、虚拟办公场景的设备建模，直接调用这个数模可以省去从零开始测绘建模的时间，结构比例完全符合真机实际状态。

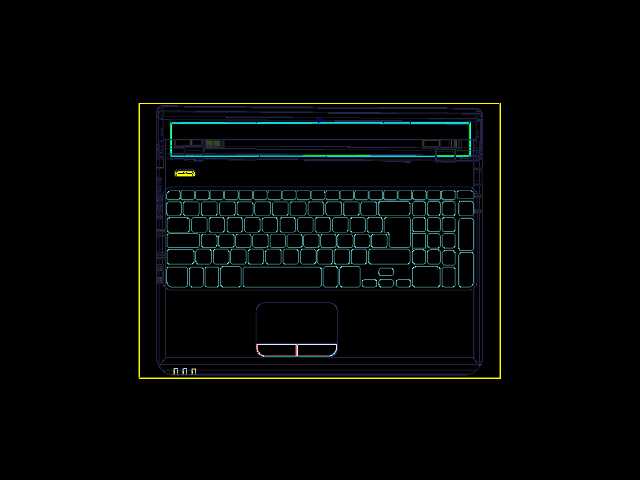

　　从设备实际用途来看，这个机型定位主流办公便携本，酷睿i3的配置满足日常文档处理、网页浏览、轻度设计软件运行的需求，对应的结构设计也围绕便携性、输入操作舒适度做了针对性优化。数模里完整还原了全尺寸键盘的排布，包括主键区、功能键区、数字小键盘区的每个按键轮廓、键帽高度、按键间距，实际真机的按键行程在1.5mm左右，键距保持19mm的标准输入间距，长时间打字不会出现手指拥挤的情况，对应的键帽曲面做了轻微的内凹处理，贴合指腹弧度，这些细节在数模里都有准确体现，做键盘适配设计的时候不需要再单独调整按键曲面参数。

　　再看产品功能特性对应的结构设计，C面的触控板位于键盘下方居中位置，数模里还原了触控板的分体式按键结构，左右按键的分界、触控区域的磨砂面边界都清晰呈现，触控板整体尺寸符合主流办公本的操作范围，支持多点触控操作，对应的下方走线槽、按键触发结构的预留空间也在数模里做了简化体现，足够支撑外部配件的结构设计。机身C面的边框做了轻微的弧度过渡，从键盘区域到机身边缘的厚度逐步收薄，既提升了握持的时候的手感，也在视觉上让整机显得更轻薄，数模里准确还原了这个弧度的曲率，做保护壳设计的时候可以直接提取曲面做偏移，不需要反复调整曲面贴合度。

　　说到设计思路，这类消费类笔记本的结构设计始终在结构强度、整机重量、内部空间利用率三者之间做平衡，这个机型的C面采用一体化的壳体设计，键盘区域下方做了网格状的加强筋布局，既可以保证按键敲击的时候壳体不会出现明显的形变，也能尽可能减少壳体材料的用量，控制整机重量。数模里虽然做了外观面的精准还原，内部的加强筋结构也做了示意性的呈现，做跌落仿真、结构强度校验的时候，可以基于这个数模补充内部主板、电池的配重模型，快速完成仿真前的模型准备。

　　关于外形尺寸与安装边界，这个机型的整机长宽尺寸对应15.6英寸屏幕的常规比例，C面的键盘区域距离左右边框的距离保持在10mm左右，顶部功能键距离屏幕转轴的预留间隙足够屏幕开合的时候不会碰到键帽，底部的支撑脚高度在3mm左右，保证机身放置的时候和接触面之间有足够的空气流通间隙，辅助底部进风散热。做嵌入式安装设计的时候，需要注意在机身左右两侧预留至少5mm的操作间隙，方便用户插拔接口、开合屏幕，机身尾部的转轴区域需要预留15mm以上的转动空间，避免屏幕开合到最大角度的时候和安装槽边缘出现干涉。另外键盘区域的上方预留了扬声器出音孔、电源按键的位置，数模里这些位置的轮廓都准确呈现，做键盘膜、C面贴膜设计的时候可以直接对位开孔，不会遮挡出音或者按键功能。

　　实际使用这个数模做设计的时候，还需要注意不同批次的真机可能存在细微的壳体公差，所以做配件设计的时候要预留0.2-0.3mm的装配间隙，避免因为生产公差导致配件装配过紧或者过松。如果是做散热类配件的设计，还要结合数模里的底部进风位置、侧边出风位置，对应调整散热风道的走向，不要遮挡进出风通道影响设备散热效率。
