3伏移动式增压器转换器助推模块结构

　　该模块属于小型嵌入式电压转换功能件，核心作用是在低电压输入场景下完成稳定升压输出，为配套的传感、信号传输类器件提供匹配的工作电压，常见于便携检测设备、小型移动传感节点、手持工业巡检终端这类对供电体积有严格限制的应用场景中。从结构设计来看，整体采用PCB板作为承载基体，所有功能元件均采用板载贴装或直插固定的方式集成，没有额外的独立外壳结构，这种设计一方面可以压缩整体占用空间，方便直接嵌入到终端设备的内部预留腔体内，另一方面也能减少装配工序，降低整体组装的复杂度。PCB板的外形采用规则矩形切边设计，其中一侧预留了直插式接口区域，对应板边的长条形金属接触片，可直接与终端设备的母座插槽对接，不需要额外焊接引线，能大幅提升现场装配的效率，

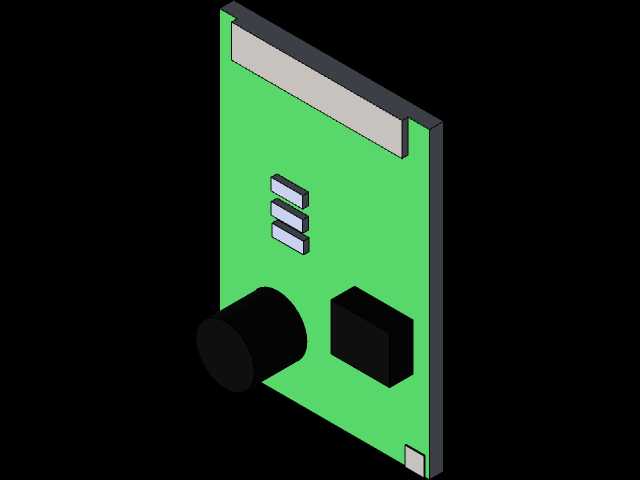

　　板体的边缘做了轻微的倒角处理，避免插拔过程中板边毛刺刮伤对接器件的绝缘层。板上元件布局遵循强弱电分离的原则，圆柱形的电感元件布置在板体靠近接口的左下角位置，与右侧的黑色方形升压主控芯片保持足够的电气安全间距，避免电感工作时的电磁辐射对主控芯片的信号采样造成干扰；三个并排布置的小型贴片元件位于板体中部偏上区域，对应反馈采样、滤波的功能电路，元件之间的走线宽度按照载流需求做了差异化设计，功率回路的走线宽度明显大于信号回路，减少大电流工况下的线路压降。从安装边界来看，板体整体厚度控制在较低范围，最高的元件为圆柱形电感，其顶部距离PCB板面的高度为整个模块的最大高度，安装时只需要在终端腔体中预留对应高度的空间即可，不需要额外设置元件避让槽；

　　板体上没有预留独立的安装孔，实际装配时可通过板边插槽的固定力完成限位，也可以在板体背面点胶固定，适配不同终端设备的安装需求。功能层面，该模块可将输入的3伏直流电压稳定转换为后端器件所需的更高电压值，输出端带载能力可匹配小型传感信号发射模块的功率需求，静态功耗控制在较低水平，适配电池供电的移动类设备，能有效延长终端设备的连续工作时长。设计过程中充分考虑了批量生产的工艺性，所有板载元件均选用通用标准封装，不需要定制特殊规格元件，SMT贴片加工时可直接采用通用贴片机的飞达供料，不需要额外调整贴装程序；波峰焊工序中，元件的排布方向符合焊接工艺要求，大体积元件的引脚焊盘做了加大处理，减少虚焊、漏焊的不良率。实际应用中，

　　这类模块常作为移动传感设备的内置供电转换单元，比如在工业现场的无线温度、压力传感节点中，当节点采用3伏纽扣电池或者两节干电池供电时，后端的信号发射芯片需要更高的工作电压才能保证信号传输距离，此时该模块就可以将电池的低电压升压到匹配值，保证传感节点在电池电压随使用时长下降的过程中，依然能稳定输出足够的发射功率，避免信号传输中断。模块本身没有设置额外的散热结构，依靠PCB板本身的铜箔完成散热，在额定负载工况下，板体的温升控制在安全范围内，不会对周边的热敏元件造成影响；板上的元件均采用工业级温度范围选型，可适配工业现场常见的高低温工作环境，不会因为环境温度变化出现输出电压漂移的问题。从结构可靠性角度来看，圆柱形电感采用胶水辅助固定在PCB板上，避免设备在移动、轻微振动的工况下出现电感引脚脱焊的问题；方形主控芯片的引脚采用浸锡处理，提升焊接的可靠性，三个并排的小型贴片元件布置在板体的非受力区域，即使装配过程中板体出现轻微形变，也不会导致元件引脚断裂。
