400VA机床控制用隔离变压器结构设计

　　这款400VA容量的控制变压器，主要面向工业机床、小型自动化设备的低压控制回路供电场景设计，日常在车床、铣床、小型输送线的电控柜内承担电压转换功能，把进线端的高压工业用电转换为控制回路适用的安全电压，给接触器线圈、指示灯、小型传感器等元件供电，同时通过一二次侧的电气隔离，降低控制回路受电网浪涌冲击的风险，避免高压侧故障直接串入低压控制回路损坏敏感元件。从结构设计来看，整体采用叠片式铁芯结构，铁芯选用高导磁硅钢片叠压而成，叠片间做了绝缘处理减少涡流损耗，铁芯外围的绕组采用分层绕制工艺，一二次绕组之间设置绝缘隔离层，绕组外层包裹绝缘浸渍纸做防护，能耐受工业场景常见的温湿度波动，避免长期运行出现绝缘老化击穿的问题。

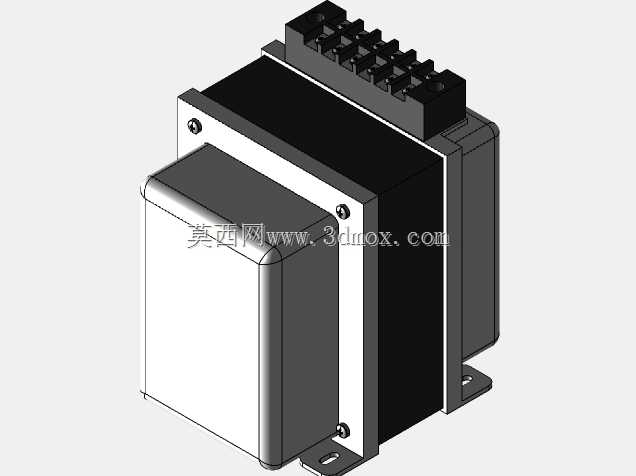

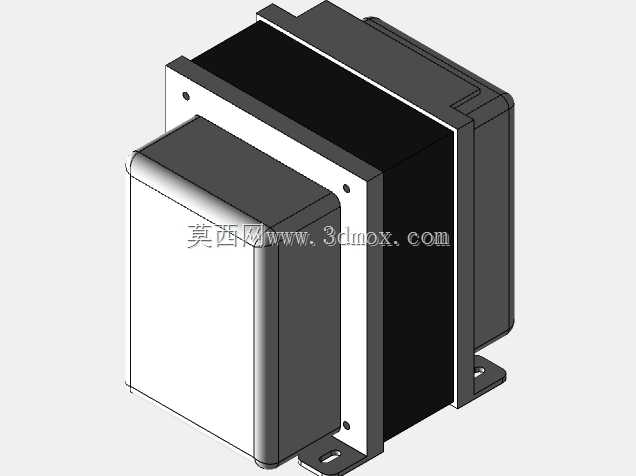

　　顶部的接线端子采用栅栏式端子排设计，端子间距符合电气安全爬电距离要求，每个接线位都配有对应的紧固螺丝，接线时可以直接把压好线鼻的导线压接到位，不需要额外做转接处理，端子排上方预留了标识刻印位置，施工时可以直接对应电压等级接线，避免接错进出线端引发设备故障。外壳采用折边成型的金属壳体，壳体两侧预留了安装固定脚，固定脚上开有长圆形安装孔，安装时可以根据柜内安装梁的孔位偏差做小幅调整，不需要额外扩孔就能完成固定，壳体的折边处做了圆角处理，避免装配时划伤操作人员的手部，壳体与铁芯之间设置了绝缘衬垫，减少运行时的铁芯振动传递到柜体引发共振噪音。从安装边界来看，整体外形适配常规电控柜的元件安装空间，安装时需要在柜体安装板上预留对应尺寸的安装位，

　　接线端上方要预留不小于30mm的走线空间，方便导线弯折与接线操作，设备两侧要预留15mm以上的散热间隙，保证长期满负载运行时的热量能自然散出，避免绕组温升过高缩短绝缘寿命。实际选型应用时，要注意负载侧的总功率不能超过额定容量的80%，给启动瞬间的冲击电流预留余量，尤其是给感性负载比如接触器线圈供电时，要核算多线圈同时吸合的冲击电流总和，避免长期过载运行导致绕组过热烧毁。绕组的引出线直接压接在顶部端子排的内侧，没有外露的带电部位，日常维护时只需要定期检查端子的紧固力矩，避免长期运行受振动影响出现端子松动打火的问题，壳体表面做了喷塑处理，能耐受车间内常见的油污、粉尘侵蚀，不需要额外做防尘防护就能在常规工业车间环境下长期稳定运行。底部的安装脚与壳体采用一体折弯成型，结构强度足够承受设备自身重量，同时能抵消运输、安装过程中的外力冲击，不会出现壳体变形挤压内部绕组的问题。
