入耳式移动耳机曲面结构设计方案

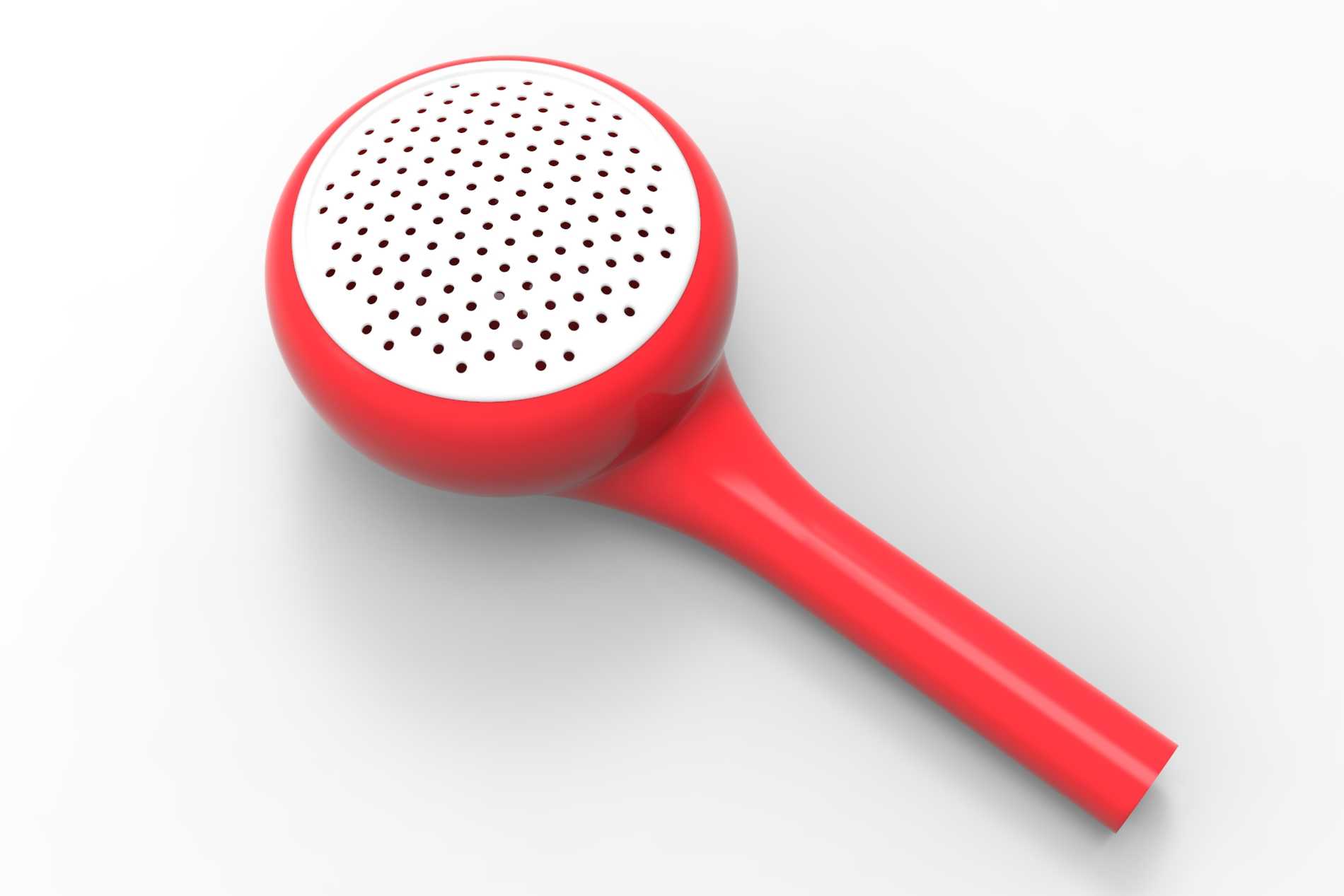

　　这款入耳式移动耳机的结构设计，核心围绕日常随身音频使用场景展开，覆盖通勤便携佩戴、移动通话拾音、日常音频播放三类核心使用需求，整体结构拆分音腔发声单元与柄部走线腔体两个独立功能区段，两个区段通过平滑曲面过渡衔接，没有生硬的直角拼接结构，既保证外观的流畅一体性，也能避免日常使用中棱角剐蹭衣物、硌压耳部皮肤的问题。音腔部分采用类圆形的饱满轮廓，出声面做了均匀排布的通孔阵列，孔位的排布密度从中心向边缘逐步递减，中心区域开孔直径略大于边缘开孔，这种排布方式既可以保证发声单元的声波无遮挡传导，减少高频声波的衍射损耗，也能避免大尺寸异物直接进入音腔内部触碰振膜，出声面的平面与音腔侧壁做了小半径圆角过渡，适配入耳佩戴时与耳甲腔的贴合弧度，

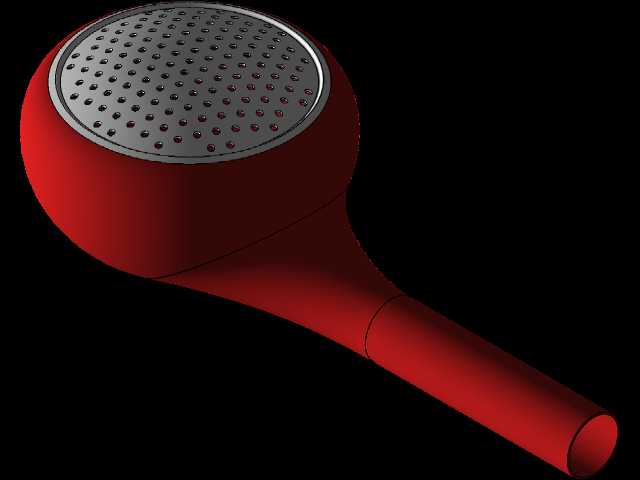

　　减少长时间佩戴的局部压迫感。柄部采用长条形渐变截面设计，从与音腔衔接的位置向尾端逐步收窄，截面始终保持圆润的类椭圆形态，内部预留了足够的走线空间，可以容纳发声单元的连接导线、线控模块的安装位，柄部的长度控制在刚好伸出耳郭下缘的范围，既方便用户佩戴时捏持调整位置，也不会因为柄部过长导致佩戴时勾挂衣物、拉扯耳机移位。设计过程中优先采用曲面构建逻辑完成整体外形搭建，先通过旋转曲面生成音腔的基础轮廓，再利用边界曲面衔接音腔与柄部的过渡区域，过程中通过修剪曲面调整各段曲面的衔接公差，保证相邻曲面的G2连续，避免曲面出现褶皱、曲率突变的问题；偏移曲面用来生成壳体的均匀壁厚，所有壁厚保持一致的均匀厚度，既满足注塑成型的工艺要求，

　　避免壁厚不均导致的缩水、翘曲问题，也能控制整体产品重量，减轻耳部佩戴负担；编织曲面与填充图案的应用主要集中在出声面的孔位阵列区域，通过参数化阵列的方式快速生成均匀排布的通孔，同时保证每个孔位的拔模角度一致，方便后续模具加工时的脱模处理。从安装边界来看，音腔的外径尺寸控制在适配绝大多数成年人耳甲腔的范围，柄部的尾端截面尺寸适配常规3.5mm音频线或者Type-C接口的连接尺寸，整体结构没有突出的倒扣结构，壳体的合模线设置在音腔与柄部的侧面居中位置，既方便模具的分模设计，也能让合模线处于佩戴时的非接触区域，减少合模线毛刺对佩戴舒适度的影响。音腔内部预留了标准尺寸发声单元的安装位，安装位的周圈设置了微小的定位凸台，用来固定发声单元的边缘，

　　避免单元在腔体内部移位导致的音质偏差，凸台的高度刚好压紧单元的密封泡棉，保证音腔的气密性，减少低频声波的泄漏。柄部的内部走线槽做了圆角过渡处理，避免导线穿过时被尖锐棱边割破绝缘层，柄部尾端设置了线卡的安装位，用来固定连接导线，避免外力拉扯导线时将导线与发声单元的焊点扯脱。整体外形的曲面曲率经过反复调整，音腔的弧度贴合人耳的自然生理曲线，佩戴时的受力点均匀分布在耳甲腔的几个支撑位置，不会出现局部压力过大的问题，柄部的重心与音腔的重心保持在同一条轴线上，佩戴时不会因为重心偏移导致耳机向外滑脱。出声面的孔位边缘都做了微小的倒角处理，避免孔位边缘的锐边在佩戴时积攒灰尘、或者剐蹭耳道皮肤，孔位的通透率经过测算，既满足声学输出的要求，也能保证出声面的结构强度，不会因为开孔过多导致壳体受压变形。
