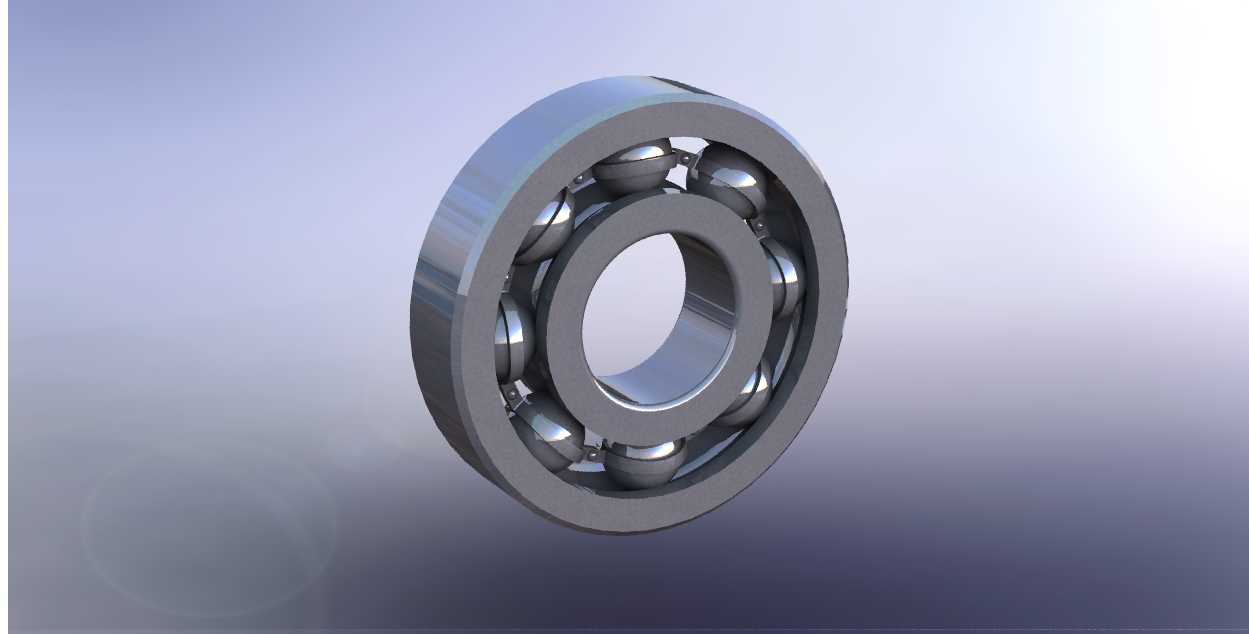

带渲染效果的深沟球滚动轴承结构展示

　　在各类旋转类机械设备的传动链路里，滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心支撑零件，从普通的民用家电电机、输送线辊筒，到工业场景的机床主轴、泵阀转子、减速机输入输出轴，几乎所有存在连续回转运动的机构，都需要匹配对应载荷等级的轴承来保障轴系的运转精度与使用寿命。这款深沟球结构的滚动轴承，建模阶段优先还原了实际零件的装配逻辑：整体由内圈、外圈、滚动钢球、保持架四个核心部分组成，内圈与轴颈采用过盈配合随轴同步转动，外圈与设备轴承座孔采用过渡配合起到固定支撑作用，均匀分布在内外圈滚道之间的钢球，将轴系运转时的滑动摩擦转化为滚动摩擦，大幅降低运转过程中的能量损耗与接触面磨损，保持架则将所有钢球等间距分隔，

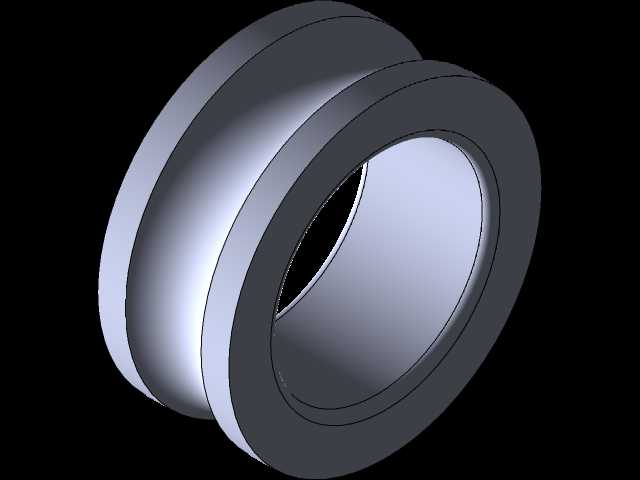

　　避免钢球在运转过程中相互碰撞摩擦，同时引导钢球在滚道内平稳运转，优化轴承内部的载荷分布状态。设计建模过程中，首先根据常规通用深沟球轴承的尺寸比例确定各部分的几何边界：内圈的内径尺寸匹配常用的标准轴径公差带，内圈滚道的曲率半径略大于钢球半径，保证钢球与滚道之间为点接触状态，既可以承受额定的径向载荷，也能承受一定比例的双向轴向载荷；外圈的外径尺寸匹配标准轴承座的安装孔公差，外圈滚道与内圈滚道的曲率保持一致，滚道的边缘做了微小的倒角处理，避免安装过程中钢球卡滞或者滚道边缘应力集中导致的早期疲劳剥落。钢球的直径与数量根据轴承的额定动载荷计算确定，钢球之间的间距通过保持架的兜孔结构控制，保持架采用浪形冲压结构的建模逻辑，

　　兜孔的间隙预留了钢球运转时的热膨胀空间，避免高速运转时钢球与保持架出现卡滞。外形与安装边界的还原上，严格遵循通用轴承的安装尺寸规范：内圈的两端面与轴肩的贴合面做了平面度的细节还原，外圈两端面与轴承座孔挡肩的贴合位置也做了对应的精度表达，轴承的整体宽度尺寸、内外圈的倒角尺寸都匹配常规安装场景的避让需求，不会出现安装时与轴肩、孔挡发生干涉的问题。渲染阶段还原了轴承钢制零件的金属质感，对滚道接触面、钢球表面做了高光处理，体现精加工后的表面粗糙度状态，保持架的表面做了轻微的哑光质感区分，清晰呈现各零件的装配层次，能够直观展示轴承的内部结构组成，方便结构设计人员在做设备轴系布局时参考装配关系，也可以作为机械原理教学环节的结构演示素材，

　　帮助从业者理解滚动轴承的载荷传递路径与各部件的功能作用。在实际设备选型应用中，这类深沟球轴承适用于中低转速、中等载荷的回转场景，安装时需要注意内圈与轴的配合公差、外圈与座孔的配合公差选择，过盈量过大会导致轴承游隙变小，运转时出现过热抱死的问题，过盈量不足则会出现内圈跑圈、外圈打滑的异常磨损情况；建模时也还原了轴承的径向游隙细节，钢球与滚道之间的微小间隙是保障轴承低温启动、适应轴系热伸长的关键结构，不同的游隙组别对应不同的运转温度与载荷工况，设计选型时需要根据实际的轴系转速、工作温度、载荷方向匹配对应的游隙参数。
