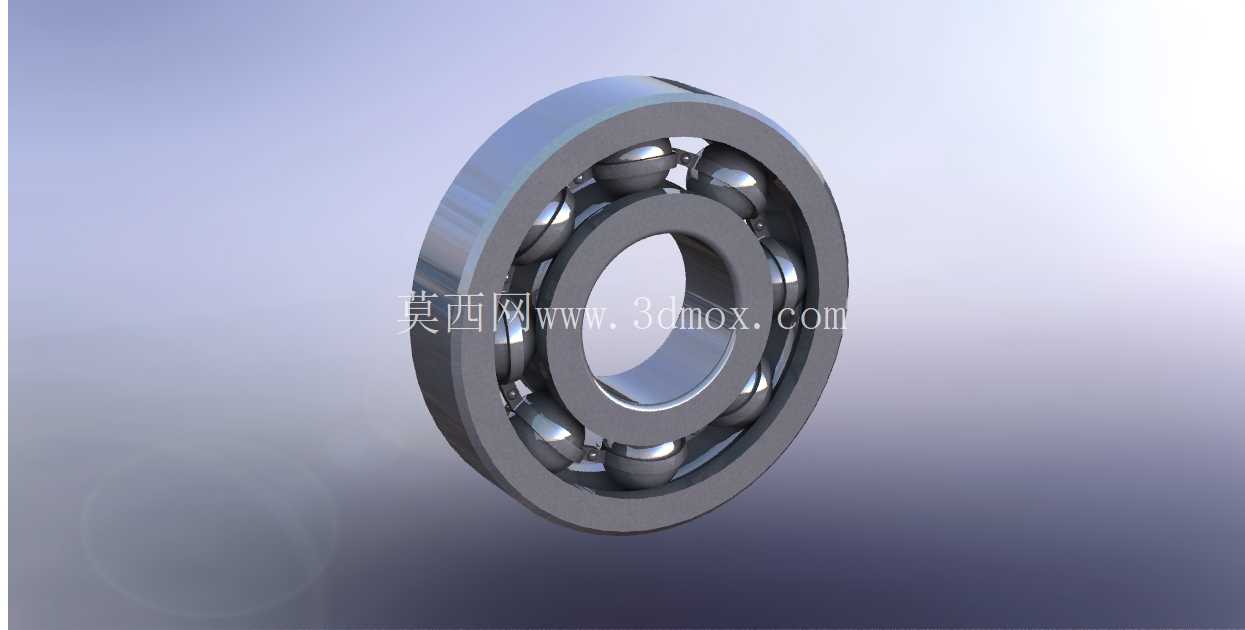

带渲染效果的深沟球滚珠轴承结构

在各类旋转传动场景里，滚珠轴承是应用覆盖范围极广的支撑类零件，从普通的家用电机转轴，到工业生产线的输送辊筒，再到机床主轴的辅助支撑端，都能见到这类零件的身影。它的核心作用是承接转轴运行过程中的径向载荷，同时兼顾一定比例的轴向载荷，通过滚动体的滚动摩擦替代传统滑动摩擦，大幅降低转轴转动过程中的阻力损耗，减少配合面的磨损速率，让整套传动机构的运行效率维持在较高水平。

做这个结构的三维设计时，最先要明确的是安装边界的适配逻辑：轴承的外圈需要和设备的轴承座内孔形成过渡配合，安装时通常采用压装或者温差装配的方式，保证外圈在轴承座内不会出现随轴转动的打滑问题；内圈则要和旋转轴的轴颈位置配合，配合公差要根据转轴的转速、载荷波动幅度做调整，高速运行场景下内圈和轴的配合要紧一些，低速重载场景可以适当放宽公差带，方便后期维护拆卸。

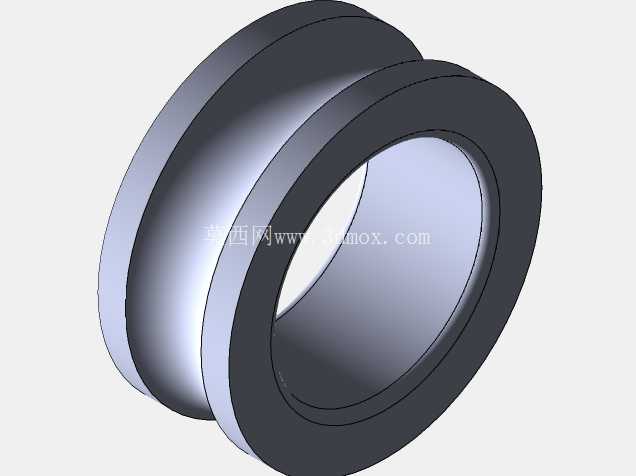

结构设计上，内外圈的滚道曲率是核心参数，滚道的圆弧半径要比滚珠的半径略大一点，这个差值不能太小，否则滚珠转动时会出现卡滞，摩擦阻力陡增；也不能太大，不然滚珠和滚道的接触面积会变小，局部接触应力超过材料屈服极限的话，很容易出现滚道点蚀，大幅缩短轴承的使用寿命。保持架的设计要均匀分隔每一颗滚珠，避免滚珠之间直接接触产生额外摩擦，同时要预留足够的润滑脂存储空间，让轴承在长期运行过程中，润滑介质可以持续附着在滚珠和滚道的接触面上，形成稳定的油膜隔开金属直接接触。

从实际选型的角度看，这类滚珠轴承的安装尺寸有严格的边界要求：外圈的外径公差要匹配轴承座的安装孔公差，内圈的内径公差要匹配轴颈的加工精度，轴承的整体宽度要和轴承座的挡边高度、轴上的定位轴肩尺寸适配，轴肩的高度不能超过轴承内圈的倒角高度，否则安装时轴承无法贴紧定位面，运行过程中会出现窜动；轴承座的挡边也不能挡住外圈的密封槽位置，如果是带密封盖的轴承型号，还要预留密封件的活动空间，避免密封件和挡边摩擦产生额外温升。

日常设备维护场景里，这类轴承的结构特性决定了它的检查要点：运行时要监听是否有异常的滚珠撞击声，出现这类声响通常是保持架磨损间隙变大，或者滚道出现点蚀剥落；还要监测轴承座的温升，正常运行时轴承外圈的温度不会超过环境温度四十摄氏度，如果温升过快，大概率是润滑脂填充过量或者配合过紧导致的摩擦加剧。建模过程中要把内外圈的倒角、滚道的曲率、滚珠的排布间隙都还原到位，渲染时还原金属表面的磨削质感，能让结构展示更贴近真实零件的状态，方便做装配干涉检查、机构运动仿真的时候，准确判断轴承和周边零件的配合关系，避免实际加工装配时出现尺寸不匹配的问题。

不同应用场景下对轴承的细节要求也有区别，比如在有粉尘的工况下使用，要在轴承两侧加装防尘盖，阻挡外界杂质进入滚道内部；在有液体喷淋的工况下，要换成带橡胶密封圈的结构，防止润滑脂被冲刷流失，同时避免外界的水汽进入滚道造成锈蚀。建模时把这些可选结构的预留位置做出来，后续做不同工况的设备设计时，就可以直接调用模型调整细节，不用从零开始绘制结构，能大幅提升设计效率。
