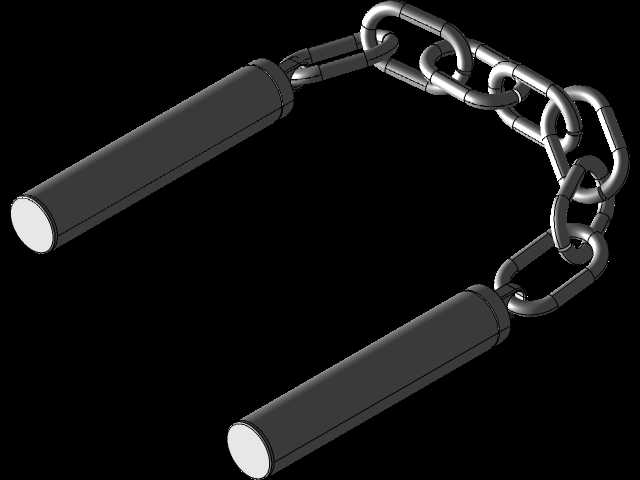

金属链节双握柄双节棍结构设计

　　在武术器械与民用防身器具的结构设计领域，双节棍的三维结构搭建需要兼顾握持手感、链节传动灵活性与结构耐用性，本次完成的双节棍三维结构，从实际使用场景的受力特性出发，拆分了握柄、连接轴、链节三个核心模块进行独立建模再完成装配约束。从实际使用场景来看，这类双节棍既可以适配武术日常训练的动作施展需求，也可作为民用便携防身器具使用，不同场景下的受力边界存在明显差异：训练场景下，棍体挥甩的动态载荷主要集中在链节与握柄的连接位置，反复的交变拉力要求连接部位不能出现应力集中的锐角结构；防身使用场景下，握柄需要承受瞬时的冲击载荷，握柄外层的防滑结构需要保证握持时不会因为汗液或者冲击力出现滑脱。设计过程中首先确定了握柄的尺寸边界，

　　单根握柄的长度参考成年人手掌握持的舒适区间设置，握柄直径适配多数人手掌握持的围度，握柄端部做了圆弧收边处理，避免挥甩过程中端部棱角对使用者自身造成磕碰，握柄内部设置了金属嵌件，用于和连接轴做过盈配合，嵌件的深度经过受力核算，保证链节传递的拉力不会将嵌件从握柄中拔出。连接链节采用标准椭圆形金属链环结构，每节链环的线径经过抗拉强度校核，链环之间的铰接间隙控制在合理范围，既保证挥甩时链节可以灵活转动，不会因为间隙过小出现卡滞，也避免间隙过大导致链节晃动幅度过高，影响动作的控制精度。链节与握柄的连接位置采用了阶梯轴结构，轴端做了铆压限位，防止使用过程中连接轴从链环或者握柄嵌件中脱出。建模过程中对所有配合面做了公差匹配，

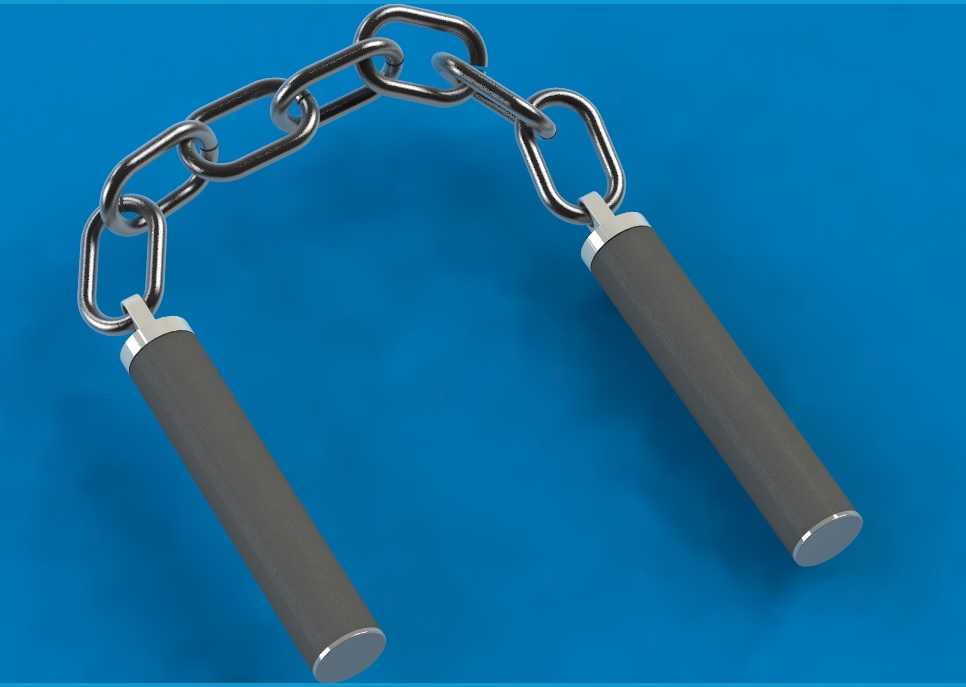

　　握柄金属嵌件与连接轴的配合采用基孔制过渡配合，链环之间的铰接配合采用间隙配合，保证装配后各活动部件的运动自由度符合实际使用需求。渲染阶段对金属部件做了镀铬材质的质感表现，还原金属链节的高光反射特性，握柄部分采用哑光防滑橡塑材质，模拟实际产品的握持触感，整体装配完成后做了运动仿真验证，模拟不同挥甩角度下链节的运动轨迹，确认不存在结构干涉问题，各连接部位的受力分布均匀，不会出现局部应力超过材料屈服强度的情况。从安装与维护的角度来看，该结构的所有连接部件都采用可拆卸设计，当某一节链环出现磨损或者变形时，可以单独更换对应链节，不需要整体报废，握柄外层的防滑套也可以根据使用磨损情况单独替换，降低长期使用的维护成本。握柄的尾端做了平面设计，

　　既可以保证双节棍放置在平面上时不会随意滚动，也可以在尾端预留挂绳安装孔，方便使用者搭配腕带使用，防止挥甩过程中棍体脱手飞出。在结构细节处理上，所有金属部件的棱边都做了圆角倒钝处理，避免加工过程中出现锐边毛刺，也防止使用过程中锐边划伤使用者或者划破衣物，链环的对接焊缝位置做了打磨平整处理，保证链环表面光滑，不会在铰接转动时出现卡滞或者磨损相邻链环的情况。
