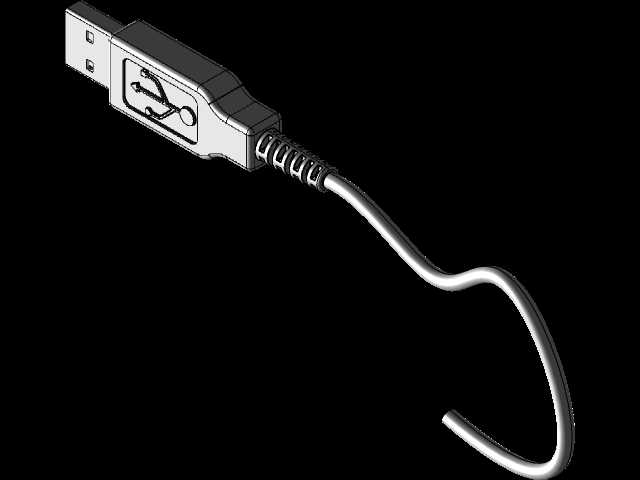

USB接口数据传输连接线三维结构设计

　　日常做消费电子结构配套设计时，这类USB接口数据线是最常接触的基础连接部件，别看着结构简单，真要把细节做扎实，得兼顾电气连接可靠性、线缆抗弯折寿命、插拔手感这些实际使用中的核心需求。先从应用场景说，这类线缆覆盖的场景太广了，小到桌面外设的键鼠连接、便携数码设备的充电与数据传输，大到工业检测设备的临时数据导出、嵌入式开发板的调试通讯，只要是带标准USB-A接口的设备端，都能用到这类连接线，属于跨消费电子、工业测控、办公设备多个领域的通用连接配件。

　　实际做结构设计的时候，首先要卡准接口端的安装边界，标准USB-A公头的金属外壳尺寸是严格遵循通用规范的，长度方向从插合端面到尾部应力消除段的总长度要控制在合理区间，金属屏蔽壳的壁厚要兼顾插拔强度和整体重量，太薄的话多次插拔后容易出现壳体变形，导致插合力矩异常，太厚又会增加不必要的材料成本，还会让接头部分过于笨重，长时间插在设备上容易因为外力磕碰导致接口端焊盘脱落。接头内部的绝缘胶芯部分，要精准对应四个触点的位置公差，触点的弹片翘起高度要控制在合理范围，既要保证插入母座后有足够的接触压力，避免数据传输时出现接触不良导致的丢包问题，又不能因为弹片压力过大导致插拔力超标，影响日常使用的手感。

　　线缆部分的设计是很多新手容易忽略的点，不能只做个简单的圆柱扫掠就完事，要考虑实际使用中靠近接头位置的反复弯折工况，所以接头和线缆衔接的位置必须做阶梯状的应力释放结构，也就是大家常说的网尾部分，这个位置的胶料硬度要比线缆外被稍高，过渡段的长度要足够，弯折的时候能把应力分散到更长的线缆段上，避免线缆在接头根部出现断线、外被开裂的问题。线缆本身的弯曲弧度要符合实际材料的形变特性，不能做过于生硬的直角弯折，建模的时候要按照线缆自然下垂的弯曲曲率来调整样条线的控制点，还原真实使用中线缆的柔软形态，同时线缆内部的线芯排布虽然在外观模型里不直接体现，但设计时要预留足够的内部空间，保证电源线、差分信号线、地线之间有足够的绝缘间距，避免信号串扰影响传输稳定性。

　　从功能特性上来说，这个结构的核心是实现USB协议下的电力传输与双向数据通讯，所以结构设计上所有的公差配合都要服务于连接可靠性，比如金属外壳和母座的配合间隙要控制在零点几毫米的级别，间隙太大容易出现插合后晃动，时间长了会磨损触点镀层，间隙太小又会导致插拔卡顿，甚至在低温环境下因为材料收缩出现插不进去的问题。接头外壳上的USB标识凹槽深度要控制合理，既保证标识清晰可辨，又不能因为凹槽过深导致外壳结构强度下降，标识位置要正对插合时的可视面，方便用户快速识别插接方向，避免反插损坏接口。

　　做这类通用配件的三维建模时，还要考虑后续的装配验证，比如接头内部的焊盘位置要和线缆线芯的剥线长度匹配，尾部的注塑包胶位置要和金属外壳的卡位结构对齐，保证注塑的时候胶料能充分填充卡位，不会出现使用过程中接头和线缆拉脱的问题。很多人做这类模型的时候只做外观，忽略了内部的结构限位，实际上金属外壳和内部胶芯之间是有倒扣结构的，装配的时候胶芯卡入金属外壳后不会轻易脱出，这些细节在建模的时候还原出来，才能让模型具备实际的工程参考价值，而不是只能做外观渲染用的样子货。另外线缆外被的材质一般是柔性PVC或者TPE，建模的时候表面纹理不要做的过于光滑，要还原实际橡塑材质的细微哑光质感，接头部分的金属壳要做轻微的倒角处理，避免锐边在生产过程中划伤操作人员，也能防止日常使用时刮蹭到其他设备表面。

　　在设备选型配套的时候，这类数据线的长度、线径要根据实际使用场景调整，比如桌面短距连接用的线可以做细一点，提升布线的整洁度，工业场景用的长线就要适当增加线径，提升线缆的抗拉扯能力，同时屏蔽层的结构也要对应加强，避免工业环境下的电磁干扰影响数据传输质量。不管是哪种应用场景，接头和线缆衔接处的应力释放结构都是必须保留的核心设计，这个位置是整根线缆故障率最高的部位，结构设计是否合理直接决定了整根线的使用寿命。
