十字轴式万向传动连接构件结构设计

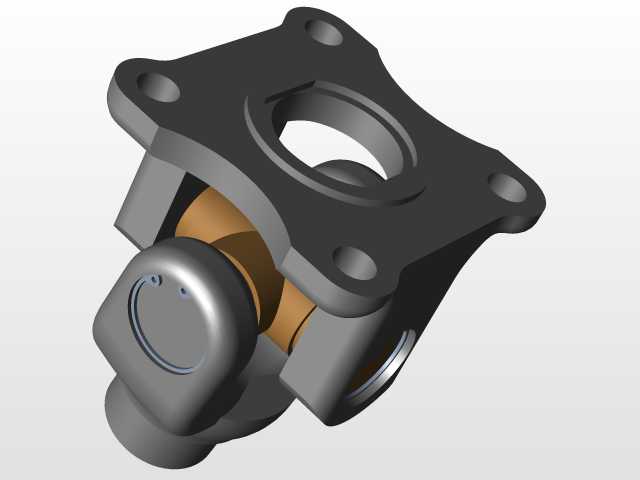

　　在跨轴线动力传输场景中，这类十字铰接式传动构件是解决两轴存在夹角、工作中存在相对偏移工况的核心连接部件，常见于需要变角度传递扭矩的传动链路末端，比如转向操纵机构的力传递路径、多段传动轴的角度补偿连接、轻工设备进给机构的非同轴动力衔接，甚至部分小型试验台架的动力输出端，都能见到这类构件的应用。不同于刚性联轴器要求两轴严格对中的特性，这类构件允许连接的两根轴在一定角度范围内持续偏转，同时保持扭矩的稳定传递，不会因为轴系的安装偏差、工作中的机架形变产生额外的附加载荷，这也是它在非固定同轴传动场景中不可替代的核心原因。从结构设计逻辑来看，整个构件采用对称十字轴作为核心铰接载体，两端的轴套分别对接主动轴与从动轴，

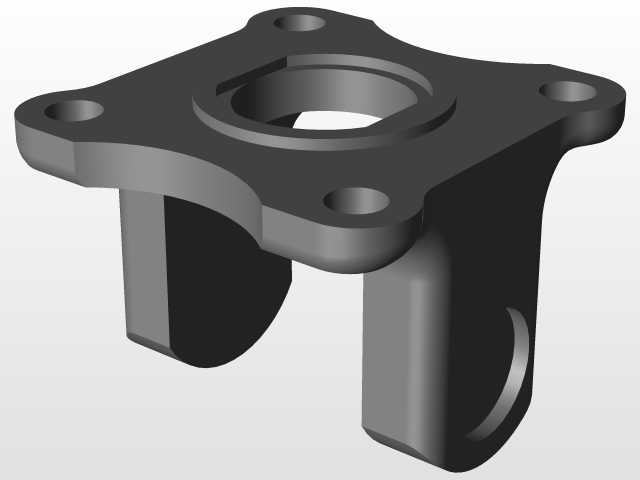

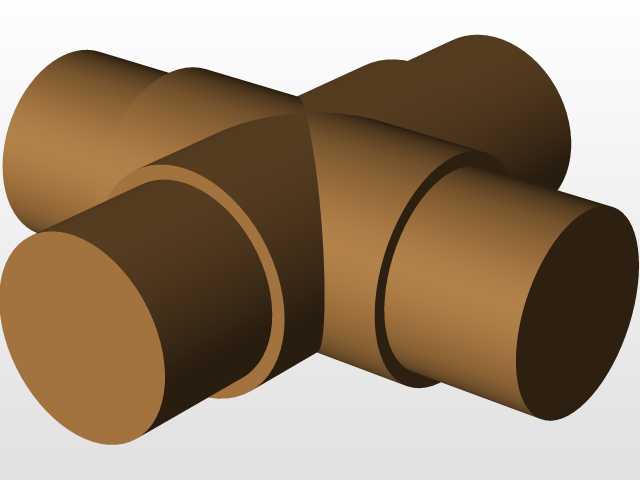

　　十字轴的四个轴颈分别嵌入两端轴套的轴承位内，工作时主动端轴套带动十字轴转动，十字轴再通过另外两个轴颈将扭矩传递到从动端轴套，当两轴存在夹角时，十字轴的轴颈可以在轴套的轴承孔内做小角度摆动，以此补偿轴线的角度偏差。设计过程中需要重点关注铰接部位的配合间隙，间隙过大会导致传动过程中存在空程回差，在频繁正反转的工况下会产生明显的冲击载荷，加速配合面的磨损；间隙过小则会增大铰接部位的转动阻力，在大角度偏转时甚至会出现卡滞，无法正常补偿角度偏移。外形尺寸方面，这类构件的整体径向尺寸由传递的额定扭矩决定，扭矩越大对应的十字轴轴颈直径、两端轴套的外径也会相应增大，安装时需要预留足够的摆动空间，尤其是在最大偏转角度工况下，

　　轴套的外边缘不能和周边的机架、护罩产生运动干涉，通常在布局设计阶段就需要根据最大允许偏转角度，计算出构件摆动时的最大外轮廓边界，预留至少3到5毫米的安全间隙。轴套端部的内孔是和传动轴对接的安装位，通常采用键连接或者过盈配合的方式和轴端固定，设计时需要保证对接孔的同轴度公差，避免安装后出现偏心转动带来的振动。在实际选型应用中，需要先核算传动链路的峰值扭矩，确保构件的额定承载能力覆盖峰值载荷的1.5倍以上，同时确认工作过程中的最大偏转角度不超过构件的允许摆角范围，否则会导致十字轴轴颈的受力角度超出设计阈值，出现应力集中甚至断裂的风险。日常维护层面，铰接部位的润滑是延长使用寿命的关键，长期在重载、高转速工况下运行时，需要定期补充润滑脂，

　　减少轴颈和轴承衬套之间的干摩擦，避免磨损后间隙增大导致传动精度下降。不同于带伸缩功能的花键式万向轴，这类固定长度的十字万向节结构更紧凑，占用安装空间更小，适合安装距离固定、仅需要补偿角度偏差的传动场景，在小型自动化设备、操纵机构、精密传动台架中的应用占比更高。建模过程中需要重点还原十字轴和轴套之间的配合关系，确保四个铰接轴颈的轴线处于同一平面且互相垂直，这是保证传动过程中扭矩平稳传递的核心几何公差要求，如果建模时十字轴的轴线垂直度存在偏差，模拟传动时就会出现从动轴转速波动的问题，和实际工作状态不符。
