莱洛三角框内置旋转正方形机构模型

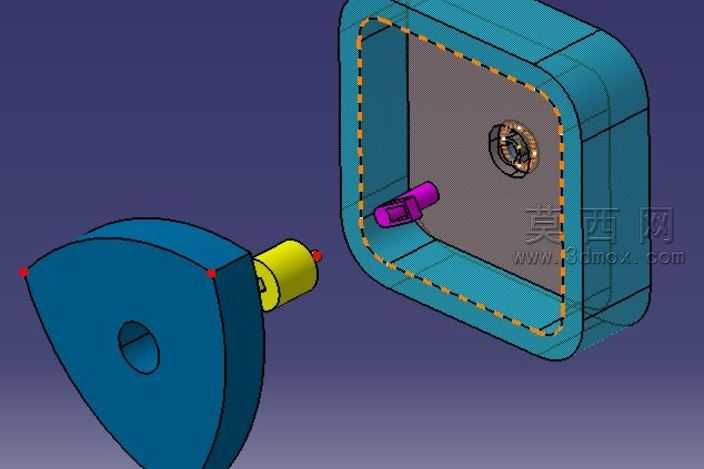

本模型为基于定宽曲线特性设计的趣味运动机构，整体采用三维参数化建模方式完成，完整还原了莱洛三角形外框与内置正方形构件的旋转配合结构。建模过程中首先绘制莱洛三角形的基准轮廓，以等边三角形的三个顶点为圆心、边长为半径绘制三段相切圆弧，围合形成具备定宽特性的闭合曲线，通过拉伸凸台命令生成带中心轴孔的莱洛三角主体构件，对棱边做等半径圆角处理，还原实体的厚重质感。外框部分采用抽壳命令构建带圆角的方形中空腔体，腔体内壁预留与莱洛三角构件配合的导向限位面，腔体边缘绘制虚线标识的运动轨迹参考线，清晰展示构件的运动边界。内置的正方形旋转构件通过同轴心配合与莱洛三角构件的输出轴连接，轴端搭配限位销与彩色标识块，直观区分旋转部件与固定框架的相对位置关系。材质渲染阶段，主体构件采用哑光蓝色工程塑料材质，输出轴采用亮黄色金属漆材质，旋转标识块采用亮紫色哑光材质，腔体内部采用深灰色磨砂材质，通过不同材质的色彩与质感差异，清晰区分各个功能部件，提升模型的辨识度。结构设计上充分利用莱洛三角形的定宽特性，当莱洛三角构件绕中心轴旋转时，可带动内置正方形构件在方形外框内做无卡滞的连续旋转运动，精准复现定宽曲线机构的特殊运动规律，模型各配合面预留合理的装配间隙，符合实际机械结构的装配公差要求，可直接用于运动仿真演示、机械原理教学展示等场景，完整展现了特殊曲线轮廓在趣味机械结构中的应用思路。
