三角转子汪克尔发动机运动仿真三维设计

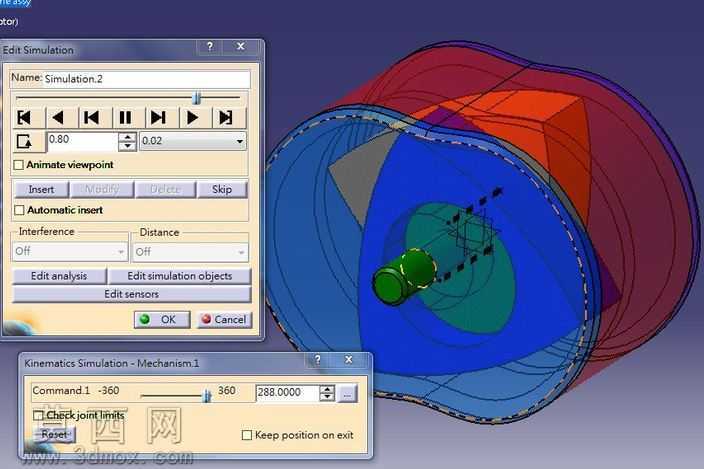

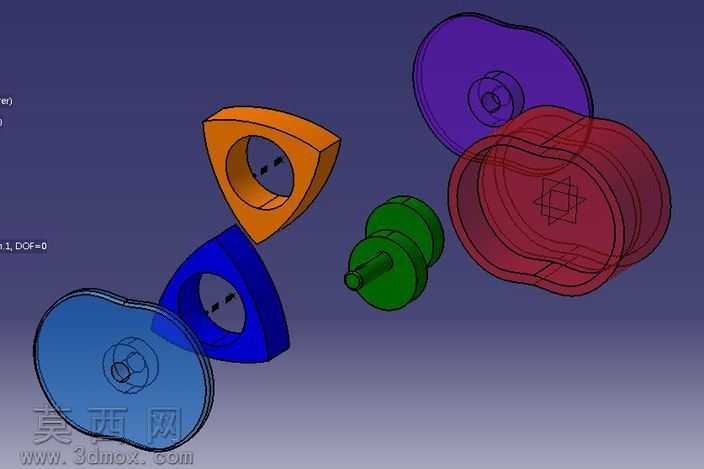

本作品为汪克尔三角转子发动机的三维运动仿真设计，依托三维建模软件完成全参数化结构搭建，完整复现转子发动机区别于传统往复式内燃机的核心运行逻辑。建模阶段首先完成缸体型线的精准绘制，基于双弧外旋轮线的数学方程生成气缸内壁的型面轮廓，严格保证转子三个顶点在运动全程与缸壁保持密封接触的几何约束，随后依次完成三角转子、偏心输出轴、端盖密封件、进气排气口、火花塞安装位等核心零部件的独立建模，每个零件的尺寸参数均参照转子发动机的经典设计比例设定，确保各部件装配后不存在几何干涉。装配环节采用贴合、同轴、偏心距约束等装配关系完成组件拼接，重点保证偏心轴与转子中心孔的偏心距参数准确，这是实现转子行星运动的核心基础，同时对转子三个顶角的密封槽、端盖的气封结构做了细节还原，让模型结构完整度满足原理演示需求。运动仿真模块中，为偏心轴添加旋转驱动参数，设定合理的仿真步长与运动帧率，通过软件的运动学解算功能，模拟发动机工作循环中转子的行星运动过程，直观呈现进气、压缩、做功、排气四个工作腔的容积变化过程，清晰展示转子发动机无往复运动部件、运转平顺的结构特性。渲染阶段对不同零部件赋予差异化材质，缸体采用半透明的彩色玻璃材质区分不同工作腔，转子采用金属质感的合金材质，偏心轴采用高亮金属材质，密封件采用深色橡胶材质，通过材质区分让内部运动结构清晰可见，同时调整仿真界面的参数面板，将运动速度、干涉检查选项、运动行程参数直观呈现，既可以通过仿真动画完整演示汪克尔发动机的工作原理，也可通过干涉检查功能验证运动过程中各部件的配合间隙，确保结构设计的合理性。整个设计从型线原理出发，兼顾结构准确性与仿真演示效果，能够直观展现转子发动机的独特机械结构与运行逻辑，可作为动力机械原理教学、结构参考的数字化三维素材。
