北约标准皮卡汀尼战术导轨三维设计

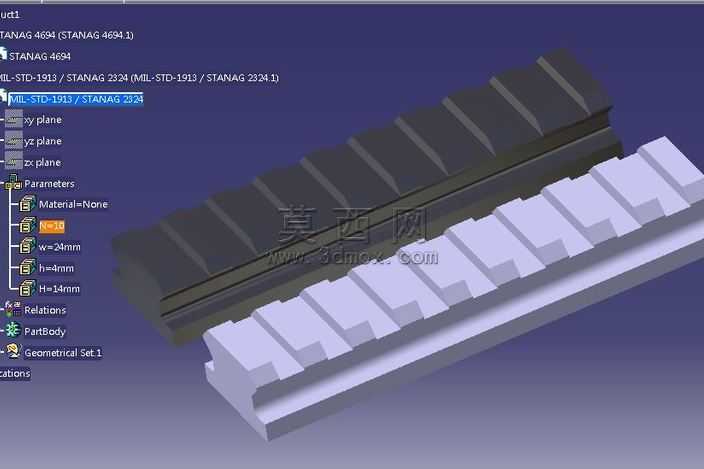

本作品为北约标准皮卡汀尼战术导轨的三维参数化建模成果，建模过程严格遵循STANAG 4694北约战术附件安装接口标准，同时兼容MIL-STD-1913传统军用导轨尺寸规范，保证了导轨的通用性与适配性。建模阶段采用全参数化设计逻辑，在三维软件中预先定义了导轨的核心尺寸参数：导轨总宽度20mm、卡槽间距4mm、卡槽深度3mm、导轨总高度14mm，所有特征均通过参数关联驱动，修改任意参数即可快速生成不同规格的导轨变体，大幅提升了设计迭代效率。结构设计上，导轨主体采用一体化成型思路，上部等距分布的梯形卡槽为附件安装提供标准化定位接口，卡槽的倒角与拔模角度经过反复校核，既保证战术附件安装时的定位精度，又避免应力集中导致的结构失效；下部的安装基面做了平面度优化处理，可与枪械护木、机匣等安装面实现紧密贴合，减少射击时的附件晃动。材质设定方面，模型预设了高强度航空铝合金材质属性，赋予模型哑光黑色硬质阳极氧化的表面质感，还原军用战术导轨的真实外观与物理特性，同时在结构校核阶段验证了该材质下导轨的抗冲击、抗形变能力，可承受常规枪械射击的后坐力冲击。建模过程中对导轨的棱边均做了微小圆角处理，既符合实际加工的工艺要求，避免锐边划伤，也提升了模型的渲染真实感。整体模型特征树逻辑清晰，从基准平面建立、参数定义、主体拉伸、卡槽阵列到细节倒角的每一步都规整有序，无冗余特征，既方便后续的工程图导出与数控加工编程，也可作为战术配件设计的基准参照模型，为瞄准镜、战术灯、前握把等各类附件的安装接口设计提供精准的匹配依据。
