手轮驱动直通式截止旋塞结构设计

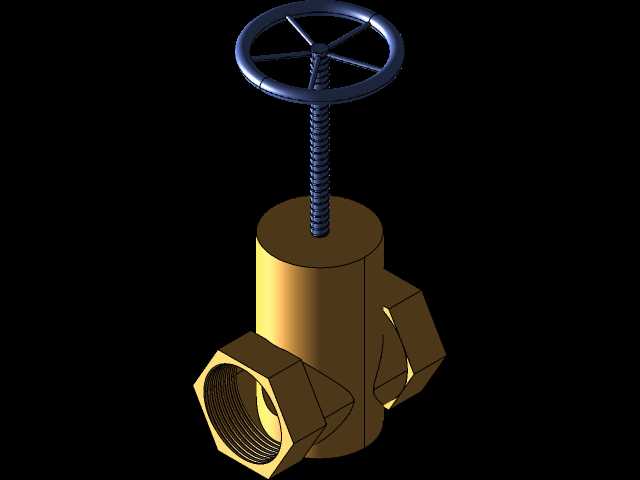

　　这款旋塞结构主要面向中低压工况下的流体管路通断控制场景，在民用给排水、小型化工支路、暖通循环水系统、普通气动输送管线中都能适配，核心作用是通过阀芯的升降动作实现管路介质的截断与导通，相比传统转动式旋塞，升降式的结构能大幅降低密封面的磨损量，延长单次维护的使用周期。从结构设计逻辑来看，整体采用直通式流道布局，进出口轴线保持水平共线，介质流经阀体时的流阻更小，不会在阀腔内部形成大面积的介质滞留区，对于输送含少量细小杂质的流体工况，也能降低杂质卡滞密封面的概率。驱动部分采用顶部手轮配合梯形螺纹阀杆的结构，手轮直径做了加大设计，操作时不需要额外加力杆就能获得足够的启闭力矩，阀杆表面的梯形螺纹采用大螺距设计，

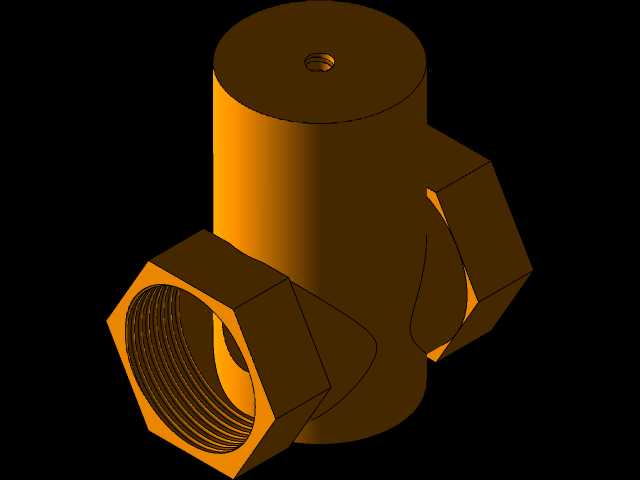

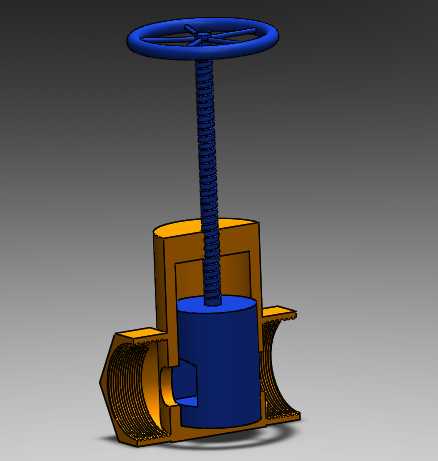

　　手轮转动一圈对应的阀芯升降行程更大，能缩短全开全关的操作圈数，适合需要快速启闭的支路管路场景。阀芯部分采用圆柱式密封结构，密封面配合间隙控制在0.02-0.05mm区间，既保证升降动作的顺畅无卡滞，又能在关闭状态下实现可靠密封，避免介质内漏；阀芯与阀杆采用一体式连接结构，消除了连接部位的松动间隙，长期反复启闭也不会出现阀芯偏移导致的密封失效问题。阀体部分采用框架式支撑结构，两侧的流道接口与中部的阀腔采用一体化成型设计，整体结构刚性更强，在管路承压状态下不会出现阀腔变形导致的阀杆卡滞；阀体两侧的连接端采用标准法兰对接尺寸，安装时可以直接匹配同通径的管路法兰，不需要额外制作过渡连接件，安装边界上，

　　手轮顶部到阀体底部的安装高度预留了足够的操作空间，手轮转动时不会和周边的管路支架、保温层产生干涉，阀体两侧法兰的螺栓孔位置度公差控制在0.1mm以内，现场安装时不需要反复调整对位就能完成螺栓穿装。在实际选型适配时，这款结构可以根据输送介质的特性更换阀芯与阀座的密封材质，输送水基介质时可以采用丁腈橡胶密封件，输送弱腐蚀性介质时可以更换氟橡胶密封件，不需要改动整体的结构尺寸就能适配不同的工况需求。从建模细节来看，所有配合面都做了对应的倒角与退刀槽设计，阀杆螺纹末端做了防脱出限位结构，避免操作时阀杆旋出阀体造成介质泄漏；手轮与阀杆的连接部位采用方榫配合加锁紧销的固定方式，转动手轮时不会出现打滑空转的问题，手轮轮缘做了圆弧过渡处理，

　　手动操作时不会硌伤手掌。流道内部的所有转角位置都做了圆角过渡，减少介质流动时的湍流与冲蚀，也能降低管路运行时的流体噪音。这款结构的维护也十分便捷，只需要拆卸阀盖部位的连接螺栓就能将整个阀芯、阀杆组件整体取出，不需要将阀体从管路上拆卸下来就能完成密封件的更换与阀芯的清理，大幅降低现场维护的工作量与停机时间。在结构强度校核层面，阀体的壁厚按照1.6倍额定工作压力做了冗余设计，即使出现短时的管路压力冲击，也不会出现阀体开裂或者变形的问题；阀杆的直径按照最大启闭力矩下的抗弯、抗扭强度做了计算选型，在最大压差下启闭也不会出现阀杆弯曲变形的情况。
