带螺母连接端的三通浮动球阀结构

　　在中小口径流体管路的布设场景中，这类带螺母端的浮动球阀常被用于支路分流、介质通断控制的工位，尤其适配需要频繁拆装维护的仪表配套管路、小型液压支路、民用供水支管等场景，相比法兰连接的同通径球阀，螺母端的连接形式不需要额外配对法兰与螺栓组，在狭小安装空间内的操作便利性更强，单人即可完成拆装作业，不需要预留大半径的螺栓扳手操作空间。从结构功能来看，该球阀采用浮动式球芯设计，球芯在阀体内无固定转轴，依靠介质压力将球芯压向出口端的密封座实现密封，低压工况下的密封可靠性优于固定球结构，同时结构零件更少，加工与装配成本更低，适合DN50及以下通径的中低压管路使用。三通式的流道设计可以实现一进两出或者两进一出的介质流向切换，

　　不需要在管路上额外加装多个两通阀组，减少了管路的连接节点，也就降低了潜在的泄漏点，在紧凑型流体控制单元的设计中，这类三通球阀的应用能有效缩减阀组占用的安装空间。设计过程中，首先要确定三个连接端的通径一致性，该结构三个端口通径相同，流道无缩径设计，介质流经时的流阻更小，不会出现明显的压力损失，适合对流量稳定性有要求的支路。两端的六角螺母结构采用活接式设计，螺母与阀体之间设置密封垫槽，安装时不需要转动阀体本身，只需要旋动两端的螺母即可完成与对应外螺纹管路接头的连接，避免安装过程中阀体转动带动上部阀杆连接端错位，上部的圆柱端为阀杆装配位，预留了与执行手柄或者气动执行器连接的安装尺寸，阀杆与阀体的配合部位采用填料密封结构，

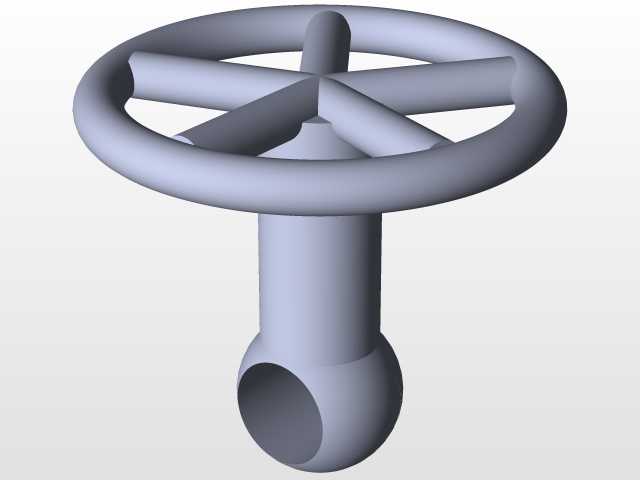

　　可在长期使用后通过压紧填料压盖补偿密封磨损，不需要整体拆解阀门。从安装边界来看，两端六角结构的对边尺寸决定了安装时的最小扳手空间，设计时将六角对边尺寸控制在通径的1.5倍左右，既保证了螺母旋紧时的结构强度，不会因为拧紧力矩过大导致六角棱边崩裂，又尽可能缩小了整体宽度尺寸，适配密集排布的阀组安装场景。上部阀杆端的圆柱高度根据执行件的连接深度确定，保证阀杆插入执行器后有足够的配合长度，不会出现传动打滑的问题，同时圆柱端的外径与标准手柄的安装孔匹配，用户可直接选配标准件手柄，不需要单独定制连接件。流道内部的球芯采用通孔设计，通孔直径与管路通径一致，全开状态下流道完全贯通，介质中的微小杂质不会在阀腔内堆积，降低了卡涩的概率，

　　密封座采用弹性材料嵌装在阀体流道端部，球芯转动时的摩擦力更小，操作力矩更低，手动操作时不需要太大的扳动力即可完成开关动作。在结构细节处理上，阀体的六角部位与圆柱流道部位采用圆弧过渡，避免应力集中，在承受管路压力波动或者外部轻微磕碰时，不会在转角部位出现开裂问题，活接螺母与阀体的配合间隙控制在合理范围，既保证螺母可以灵活转动，又不会出现过大的旷量导致密封垫偏压泄漏。这类球阀在实际选型时，需要注意匹配管路的连接螺纹标准，螺母端的内螺纹尺寸与对应管路的外螺纹公差要符合配合要求，安装时密封垫的压缩量控制在厚度的30%左右，既保证密封性能，又不会因为压缩量过大导致密封垫永久变形失效。相比焊接连接的球阀，活接螺母端的结构在后期维护更换时，不需要切割管路，只需要松开两端螺母即可将阀门整体拆下，大幅降低了维护的工作量与成本，在民用暖通管路、小型实验装置流体回路、设备配套的冷却水管路中都有广泛的应用空间。建模过程中，需要重点保证三个流道的同轴度要求，水平方向两个流道的同轴度公差控制在0.05mm以内，上部阀杆安装孔与水平流道的垂直度公差不超过0.03mm，避免球芯装配后出现卡涩、关闭不严的问题，六角部位的建模要保证棱边的倒角一致，避免加工时出现应力集中点，活接螺母的内螺纹收尾位置要留出足够的退刀空间，保证螺纹加工的完整性，密封槽的尺寸精度要匹配所选密封垫的规格，槽深与槽宽的公差控制在±0.1mm以内，保证密封垫压缩量处于合理区间。
