手轮驱动直通式蝶阀结构设计

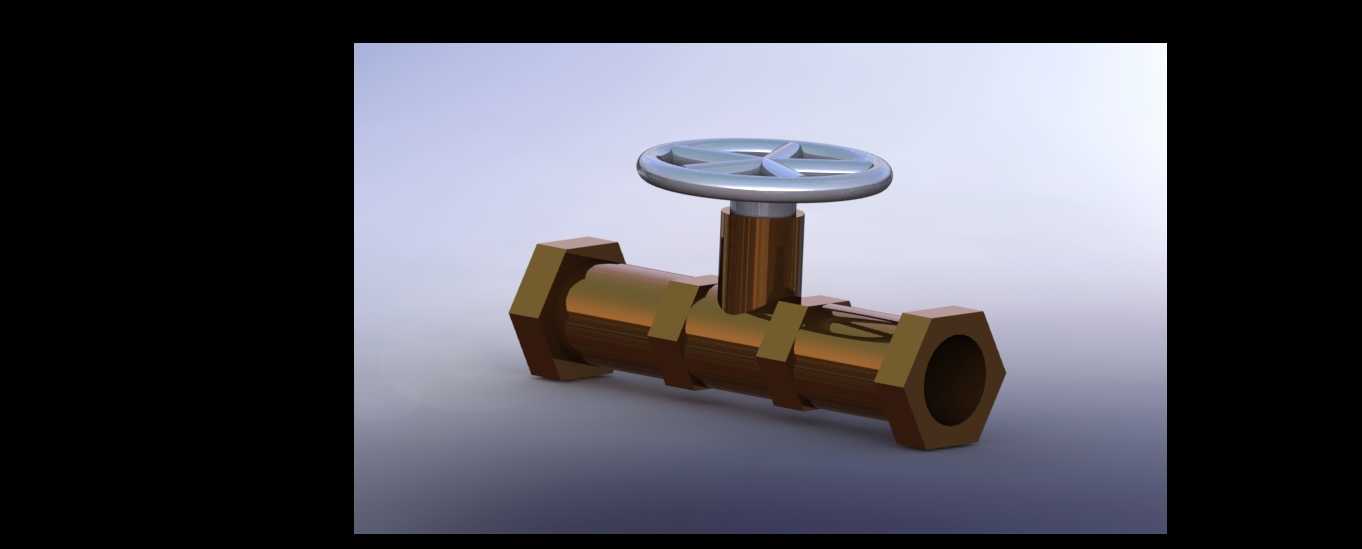

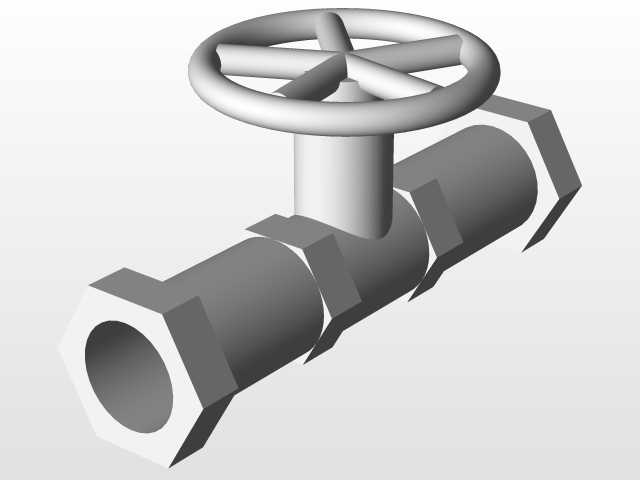

　　这款手轮驱动直通式蝶阀的三维结构，完全围绕低压流体输送管路的实际工况做适配，日常在民用给排水、暖通循环水、低压化工介质输送、小型工艺装置的管路截断场景中都能见到这类结构的身影，它的核心作用是通过驱动顶部的手轮，带动阀杆转动，进而让阀体内的蝶板在0到90度范围内回转，实现管路通断状态切换，也可在小范围内做节流调节，适配多数对调节精度要求不高、需要快速启闭的管路节点。

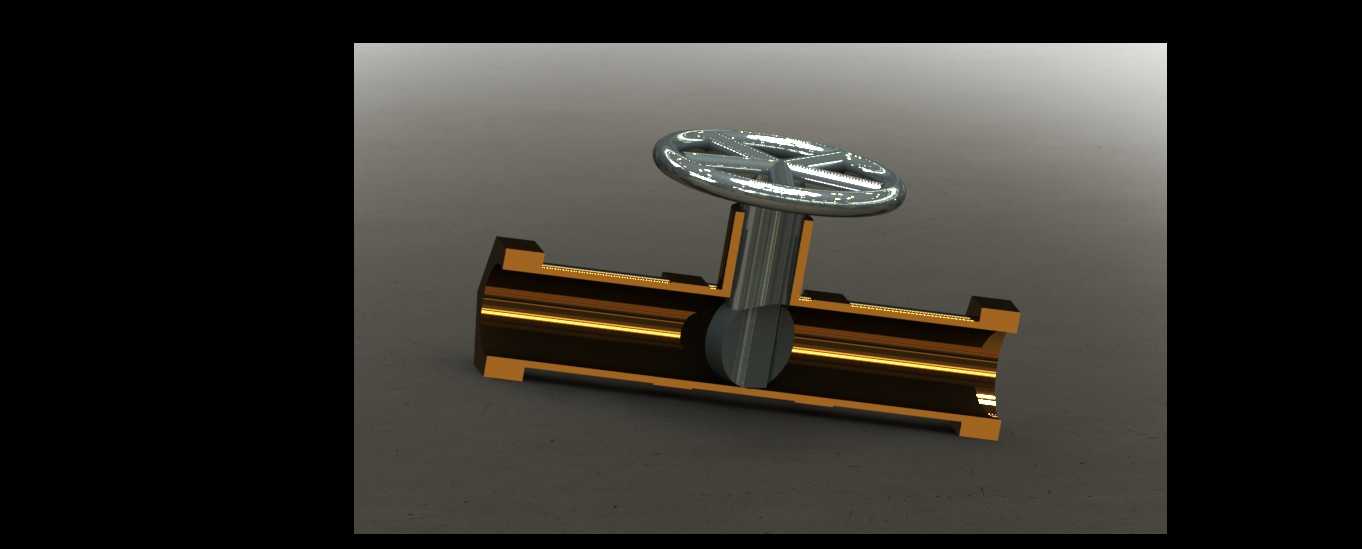

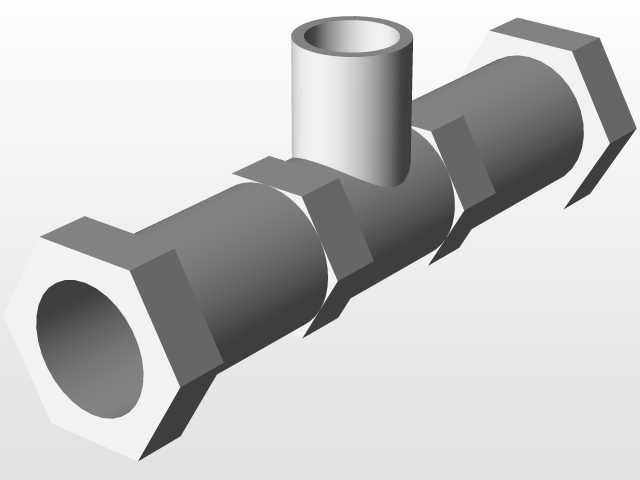

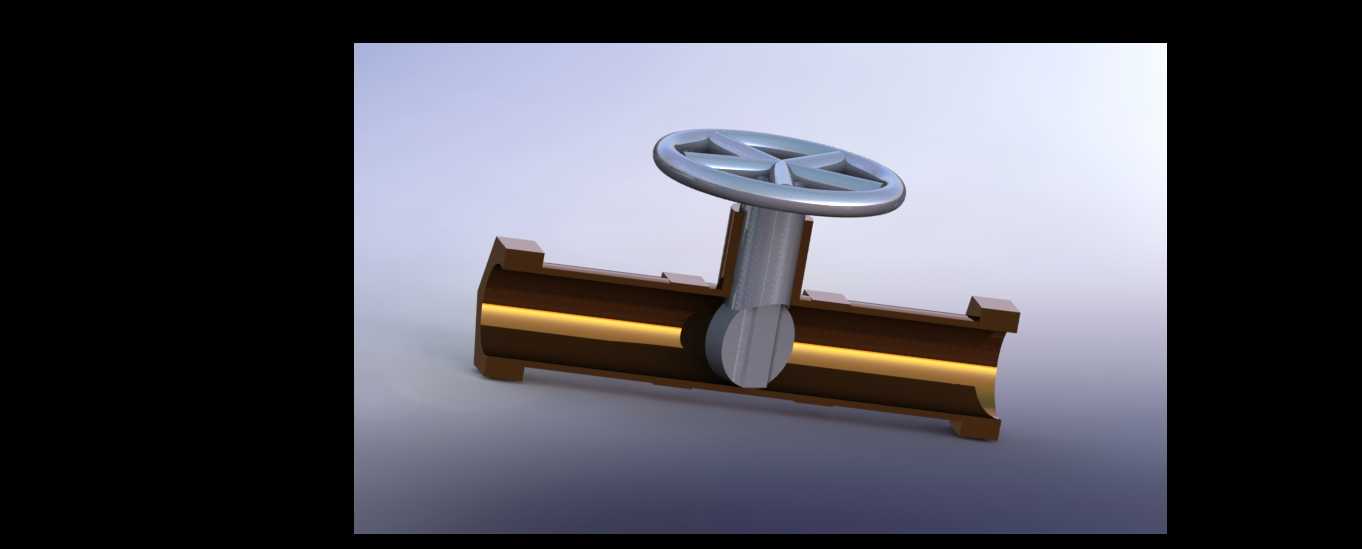

　　从结构设计思路来看，整体采用直通式铸造阀体流道，没有过多的弯折结构，介质流经时的流阻比同口径的截止阀低30%以上，能有效降低管路输送过程中的压损，减少前端泵组的出力消耗。阀体两端的连接端采用标准法兰对接边界，安装时可直接与同压力等级的管路法兰配对，不需要额外加工过渡连接件，现场安装的适配性较强。顶部的手轮采用轮辐式结构，直径经过力矩匹配计算，操作人员不需要借助额外的加力杆，仅靠手部力量就能完成额定压力下的启闭操作，手轮表面做了防滑的凹凸纹理设计，即便手上沾有少量油污或水渍，也能稳定施力，不会出现打滑脱手的情况。

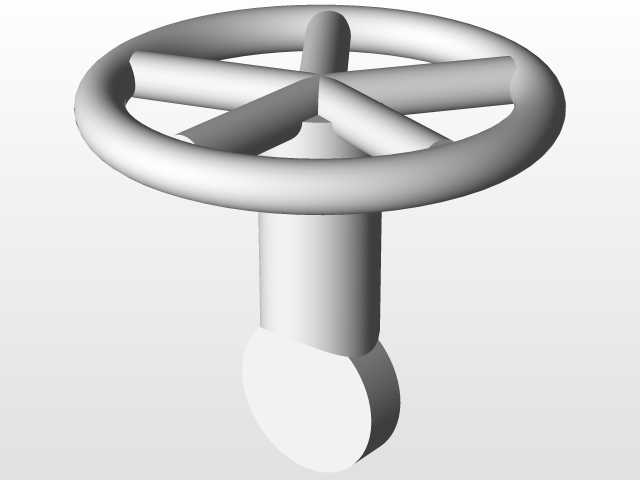

　　阀杆与蝶板的连接采用扁方定位加圆柱销防脱的结构，避免长期回转过程中出现阀杆空转、蝶板跟随失效的问题，阀杆穿出阀体的位置设置了多层填料密封结构，可根据使用介质的特性更换不同材质的填料，比如输送水介质时用丁腈橡胶填料，输送弱腐蚀性介质时更换氟橡胶填料，不需要改动整体阀体结构就能适配不同的介质场景。蝶板的密封面采用整体包覆式结构设计，关闭时蝶板外圈的密封层与阀体内部的密封座完全贴合，能满足低压工况下的零泄漏要求，密封座采用嵌入式安装结构，长期使用出现磨损后，不需要整体更换阀体，仅需拆开阀盖更换密封座即可，大幅降低后期的维护成本。

　　从安装边界尺寸来看，这款蝶阀的结构长度符合通用管路阀门的安装尺寸规范，同一通径规格下可直接替换同参数的对夹式蝶阀或老式闸阀，不需要改动原有管路的法兰间距，给老旧管路的阀门更新改造提供了便利。手轮的顶部操作高度距离阀体中心的尺寸经过优化，安装在贴近墙面或设备侧壁的管路位置时，手轮与周边障碍物的预留操作空间只需要满足手轮半径加100mm的操作余量即可，不会出现手轮被周边结构卡住、无法完成整圈转动的问题。阀体底部没有突出的排污或支撑结构，可直接安装在水平管路、垂直管路甚至倾斜布置的管路上，不会因为安装角度影响启闭操作的顺畅度，也不会出现介质在阀腔底部积存残留的问题，输送带有少量杂质的介质时，介质可顺着直通流道直接通过，不会在阀腔内沉积造成蝶板卡涩。

　　在实际选型适配过程中，这类蝶阀的结构重量比同口径闸阀轻40%左右，对管路支架的承重要求更低，尤其是在架空布置的管路系统中，能有效降低管路的整体载荷，减少支架的材料投入。阀杆的转动部位设置了自润滑轴套，长期启闭操作过程中不需要额外加注润滑脂，就能保持转动的顺畅性，避免因为长期闲置出现阀杆锈死、无法操作的问题。手轮与阀杆的连接采用方头配合加锁紧螺母固定，运输或安装过程中如果手轮出现磕碰损坏，可直接松开锁紧螺母更换同规格手轮，不需要拆卸整个阀门的上部结构，现场维修的操作难度很低。

　　考虑到不同工况的操作需求，这款手轮结构也预留了加装电动执行器的连接接口，如果后期需要将手动操作改为远程自动控制，只需要拆下手轮，匹配对应扭矩的电动执行器直接安装在阀杆顶部的连接法兰上即可，不需要对阀体本身做任何改造，能适配后期管路系统自动化升级的需求，避免因为工况调整整体更换阀门造成的成本浪费。整体结构没有多余的复杂零件，所有零部件都采用通用化设计，易损件都能在常规五金配件市场采购到，不会出现因为专用配件缺失导致阀门整体报废的情况，非常适合用于中小型生产装置、民用建筑配套管路、小型水处理系统等场景的流体控制节点。
