带快接端盖的承压储水罐体结构设计

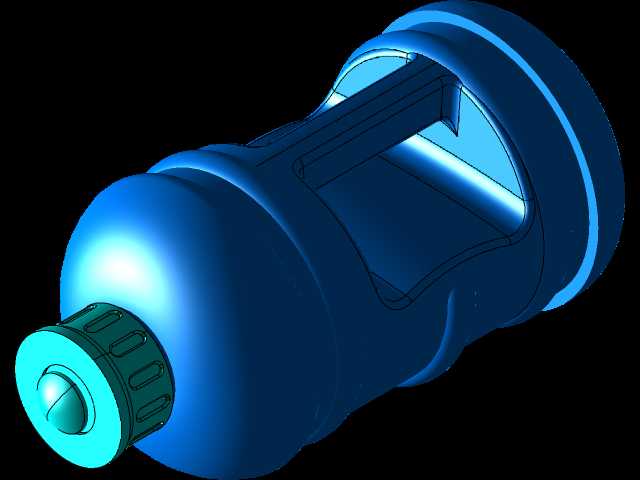

　　这款储水罐体的三维结构设计，最初是针对小型流体输送系统里的稳压储水需求做的方案，日常在小型净水设备、移动式喷淋装置、实验流体循环台架上都能见到这类部件的身影，它的核心作用是在管路中缓存一定容积的水体，抵消水泵启停带来的管路压力波动，避免水锤效应冲击后端的精密阀件与传感元件，同时也能在短时供水断流时提供短时间的储水供给，保障下游管路的流体连续性。

　　从结构设计思路来看，整个罐体采用回转体构型做主体，没有多余的异形凸起，一方面是回转体在承压工况下的应力分布最均匀，相同壁厚下能承受更高的内部水压，减少局部应力集中带来的开裂风险，另一方面回转结构在加工阶段不管是采用滚塑、注塑还是金属旋压工艺，都能降低成型难度，减少模具的复杂分型结构，量产阶段的良率更容易控制。罐体一端做了内凹式的快接端盖结构，端盖外圈设计了多道环形防滑筋，不管是徒手操作还是用简易工装夹持，都能施加足够的旋转扭矩，不需要额外的专用工具就能完成端盖的拆装，方便后期清理罐体内部的水垢、沉积杂质，也能快速更换内置的过滤滤芯或者密封胶圈。端盖和罐体的配合面做了阶梯式密封槽设计，装配时嵌入O型橡胶密封圈，当罐体内部充压时，水压会将密封圈紧紧压在密封槽的侧壁上，压力越高密封性能越好，不会出现常规平垫密封在高压下渗漏的问题。

　　罐体的另一端做了外翻式的法兰连接边，法兰边上预留了均匀分布的螺栓过孔，安装时可以直接和管路端的配对法兰通过螺栓锁紧，法兰端面同样设计了密封环槽，安装时适配对应的密封垫片就能完成和主管路的连通，这个连接端的尺寸是按照常规低压流体管路的通用安装边界做的适配，能直接对接市面上多数同通径的标准管路接头，不需要额外做转接件，降低现场安装的适配成本。

　　从外形尺寸的边界来看，整个罐体的总长控制在适配小型设备安装舱位的范围，最大外径没有超出同通径管路安装空间的常规预留值，安装时不管是水平布置还是垂直布置，都不会和周边的泵体、阀件、线路产生空间干涉，罐体侧面没有突出的外接接头，所有流体通道都集成在两端的连接结构上，这样的设计能让罐体在狭小的设备舱内调整安装角度时，不会因为侧面突出件磕碰周边部件。罐体的壁厚是按照0.6MPa的常规工作压力做的强度校核，在安全系数取2.5的前提下，不管是采用食品级PP塑料材质还是304不锈钢材质，都能满足长期承压使用的强度要求，不会出现长期蠕变开裂的问题。

　　在细节设计上，罐体内部做了光滑的圆弧过渡，没有直角死角，水体在内部流动时不会形成滞流区，减少杂质沉积的概率，也能降低流体流动时的阻力损失，端盖的中心位置做了内凹式的标识区，可以直接模压或者激光雕刻介质流向、承压上限等标识，不需要额外粘贴铭牌，避免长期使用后铭牌脱落导致的运维信息缺失。另外端盖的防滑筋做了圆角处理，徒手操作时不会划伤手部，法兰边的外缘也做了倒钝处理，安装搬运过程中不会割伤安装人员的手套或者皮肤，这些细节都是在实际装配运维场景中反复优化的结果，避免只考虑功能不考虑实操便利性的设计缺陷。

　　实际选型应用时，这款罐体可以根据不同的使用场景调整材质，用于饮用水场景时采用食品级耐温PP材质，用于工业循环水场景时可以采用添加抗UV剂的工程塑料或者不锈钢材质，密封胶圈也可以根据输送介质的特性更换为丁腈橡胶、三元乙丙橡胶或者氟橡胶材质，适配不同温度、不同腐蚀特性的流体输送需求，不需要改动主体的结构尺寸，就能覆盖多数低压储水稳压的应用场景，减少重复设计的工作量。
