水凸头注塑成型模具结构设计

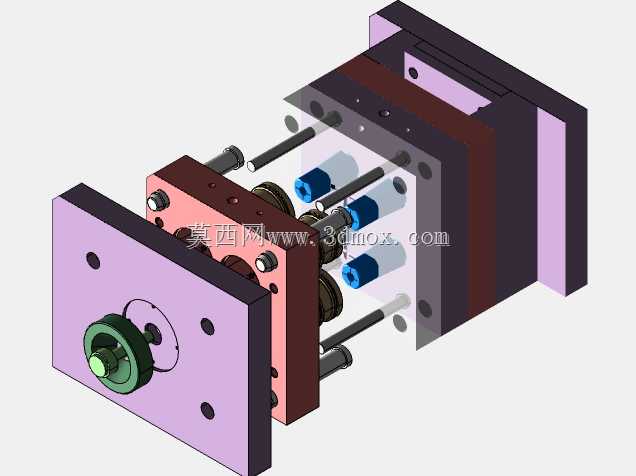

　　这套模具针对水凸头类塑料制件的批量注塑生产设计，核心服务于民用给排水、卫浴配件、小型流体管路连接件的生产场景，这类制件日常多用于管路端部转接、出水端结构限位，对成型后的尺寸精度、内壁光滑度、装配同轴度有明确要求，一旦成型出现飞边、缩痕或者同轴度偏差，后续装配时会出现密封失效、连接错位的问题，直接导致制件报废。

　　从实际生产适配性来看，这套模具采用标准两板模基础结构演化，模架选用标准模胚加工，整体安装边界适配市面上常用的120吨级卧式注塑机的拉杆间距、定位圈尺寸与机台锁模行程，不需要额外改装机台压板槽或者定位结构，上机后可以快速完成装夹校准。模具的进胶方式设置在制件非外观面的侧端位置，采用侧浇口进料，浇口尺寸经过成型参数核算，既能保证熔融塑料在型腔内的填充速度，避免填充末端出现缺胶、熔接痕缺陷，也能在成型后快速切除浇口凝料，不会在制件外观面留下明显浇口痕迹，减少后续人工修整的工作量。

　　冷却回路的设计围绕模仁的成型区域均匀排布，在动定模的核心成型镶件位置都设置了循环水路，水路距离成型面的距离保持均匀，避免出现局部冷却不均导致的制件翘曲变形，针对水凸头制件的管状深腔结构，动模侧的芯子内部额外设置了隔水片式冷却结构，保证芯子整体温度均匀，避免制件内壁出现冷却不足导致的粘模、内壁收缩凹陷问题。脱模机构采用顶针+推板组合的形式，针对制件的环形薄壁结构，推板作用在制件的端面位置，顶针辅助顶出流道凝料，顶出过程中受力均匀，不会出现顶白、顶穿制件的问题，同时复位杆配合弹簧实现合模前的提前复位，避免合模过程中顶出机构与定模侧结构发生碰撞损坏。

　　导向定位结构上，模架四角设置标准导柱导套，保证动定模开合模过程中的运动同轴度，在核心成型镶件的位置额外设置了精定位锁块，抵消注塑过程中熔融塑料产生的侧向胀型力，避免长期生产后镶件出现错位，导致制件壁厚不均、分型面飞边超差。排气槽开设在分型面的填充末端位置，深度控制在塑料溢边值以内，既能顺利排出型腔内的空气，避免制件出现烧焦、气泡缺陷，也不会出现飞边过大的问题。

　　整套结构的设计逻辑围绕量产稳定性展开，所有易磨损的镶件、导套、顶针都采用标准件规格，生产过程中出现磨损可以快速更换，不需要重新非标加工，减少停机维护时间；模仁部分采用镶拼式结构，针对水凸头的特殊成型轮廓单独拆分镶件，既方便加工时的精度控制，也能在后续如果制件有局部结构改型时，只需要更换对应镶件，不需要重新加工整套模仁，降低改模成本。在实际生产适配中，这套结构可以适配PP、ABS、POM等常用热塑性塑料的成型参数，只需要根据塑料的熔融温度、收缩率调整对应的注塑工艺参数，不需要改动模具本体结构，适配性较强。考虑到生产过程中的取件便利性，模具的开模行程经过核算，开模后动定模之间的空间足够机械手取出制件与流道凝料，适配自动化生产的需求，不需要人工手动取件，能有效提升生产效率，降低人工操作的安全风险。
