电动驱动丝网印刷设备结构设计

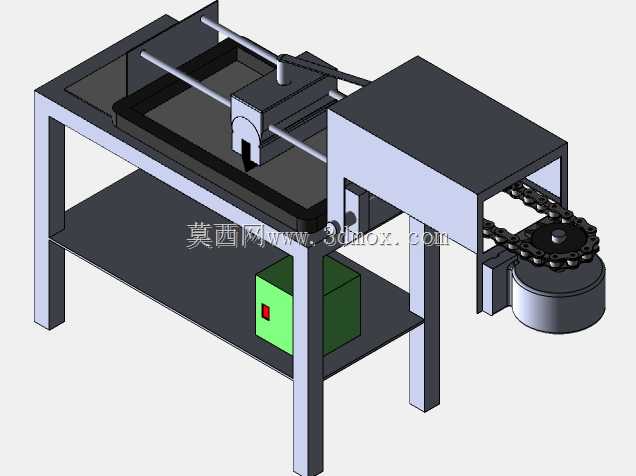

　　这款电动驱动的丝网印刷设备，主要面向中小批量平面工件的表面印刷作业场景，常见于电子元器件标识印刷、小型塑胶外壳图案转印、纸质包装局部套色等生产环节，相比手动丝印设备能大幅降低操作人员的劳动强度，同时保证印刷压力的一致性，减少因人工施力不均导致的透墨不均、图案边缘晕染等印刷缺陷。设备整体采用框架式双层机架结构，上层作为印刷作业的主工位平面，预留了足够的网版安装与刮墨行程空间，下层机架空间用于布置驱动电机、传动组件以及电气控制单元，这种分层布局能有效避免印刷过程中滴落的油墨污染动力与电控部件，同时缩短传动链路的长度，减少动力传递过程中的损耗。从结构设计逻辑来看，设备的刮墨刀行走机构采用双平行导轨作为导向支撑，

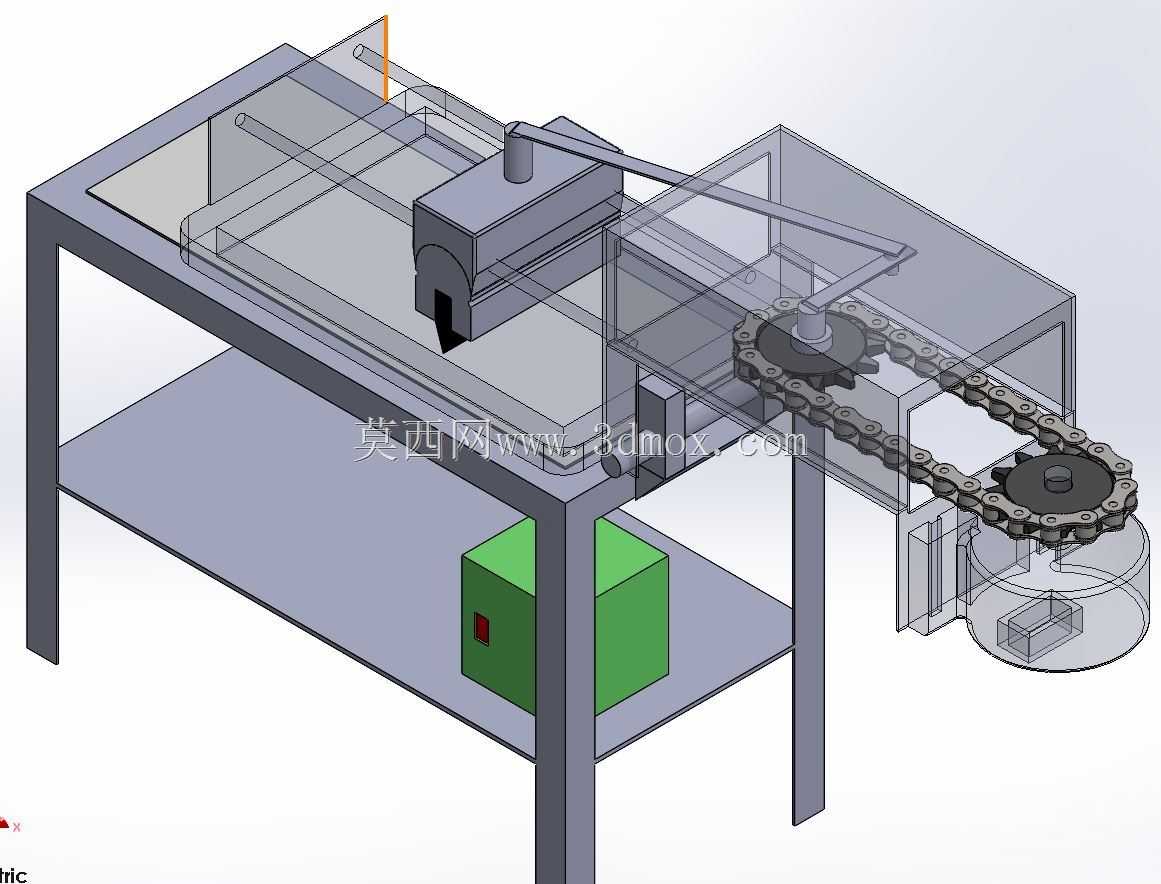

　　配合链条传动组件实现刮墨组件的往复直线运动，导轨安装面经过平面度校准，能保证刮墨刀在整个行程内与网版表面的平行度误差控制在合理范围内，避免出现局部压力过大导致的网版磨损或者压力不足导致的漏墨不全问题。驱动端采用电动机配套减速结构输出动力，通过链传动将动力传递到刮墨行走轴端，链传动的选型适配了刮墨过程需要的低速大扭矩输出特性，同时具备一定的过载缓冲能力，当刮墨过程遇到卡滞时能避免电机直接堵转损坏。设备的网版固定区域采用可调式压紧结构，可适配一定尺寸范围内的不同规格网版，更换网版时无需复杂的拆卸操作，仅需松开压紧件即可完成网版的更换与对位，适配小批量多品种的柔性生产需求。机架底部采用四支立式支撑腿结构，支撑腿底部预留了安装固定的孔位，

　　可根据现场生产布局将设备固定在作业台面上，也可搭配可调脚杯实现设备水平度的微调，适应地面不平整的车间安装环境。设备侧面布置的传动链轮与张紧结构，预留了张紧调节的余量，长时间运行出现链条松弛时，可通过调节张紧轮位置恢复传动精度，无需更换整套传动部件，降低日常维护的成本。下层机架内的电气控制单元采用独立安装盒布置，控制盒上设置了醒目的运行状态指示，方便操作人员快速判断设备的运行状态，控制盒与电机、行程触发组件之间的布线沿机架型材内部走线，避免线缆外露被油墨污染或者被运动部件剐蹭破损。印刷工位的平面采用平整的硬质台面作为工件承托面，承托面的高度可根据待印刷工件的厚度进行小幅调整，保证网版与工件表面之间的网距符合丝网印刷的工艺要求，

　　网距过大会导致图案变形，网距过小则会出现网版粘墨蹭脏工件表面的问题，可调式的承托结构能让设备适配不同厚度的工件印刷需求。刮墨组件的安装位置预留了角度调节空间，可根据不同油墨的印刷特性调整刮墨刀的倾斜角度，保证刮墨过程中油墨能均匀透过网版图案区域转移到工件表面，回墨过程中也能保证油墨被均匀带回网版起始端，避免出现局部缺墨的问题。设备的整体外形尺寸控制在单人可操作的范围内，操作人员站在设备正面即可完成工件上下料、网版对位、参数调整等全部操作，无需额外的辅助操作空间，适合在小型生产车间、打样工作室等空间有限的场景下布置使用。从建模细节来看，所有的连接孔位、传动配合面都按照实际加工装配的公差要求进行了还原，导轨安装面的加工基准、链轮的同轴度要求、刮墨刀的安装基准都在模型中做了对应的结构体现，可直接作为同类设备改型设计的参考基础，也可用于设备装配流程的模拟验证，提前排查装配过程中可能出现的部件干涉问题。
