广顺K10打印机滚柱轴承改直线导轨结构

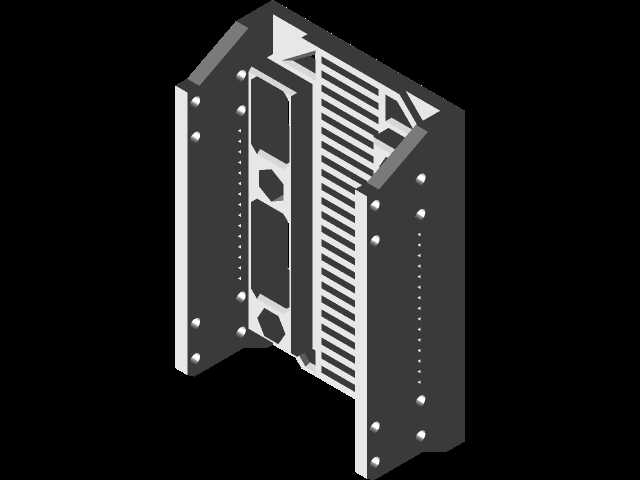

　　桌面级FDM3D打印机在长时间使用后，原配滚柱轴承的运动副很容易出现间隙晃动问题，尤其是Y轴运动方向，床身平整度偏差会直接传导到打印层厚上，造成首层粘附失效、层纹错位、模型翘边等一系列打印故障，很多用户遇到这类问题时往往会选择调整偏心螺母、更换轴承来临时解决，但滚柱轴承本身的点接触受力特性决定了其在频繁往复运动下的磨损速度快，间隙补偿的维护周期很短，很难长期保持稳定的运动精度。这套改造结构针对广顺K10机型的Y轴安装位做了适配，该机型的Y轴型材槽自带45度倒角，刚好可以匹配9mm宽6mm厚的双线性导轨安装基准，不需要额外对型材做铣削加工，也不需要制作专用的校准工装，就能完成导轨的定位固定。设计时优先考虑了安装的便捷性，

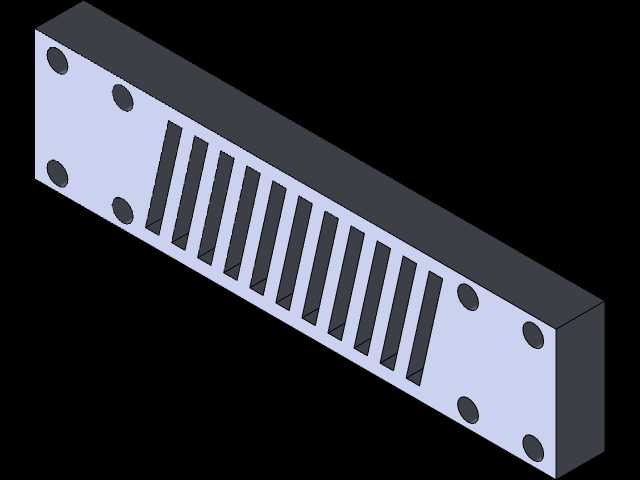

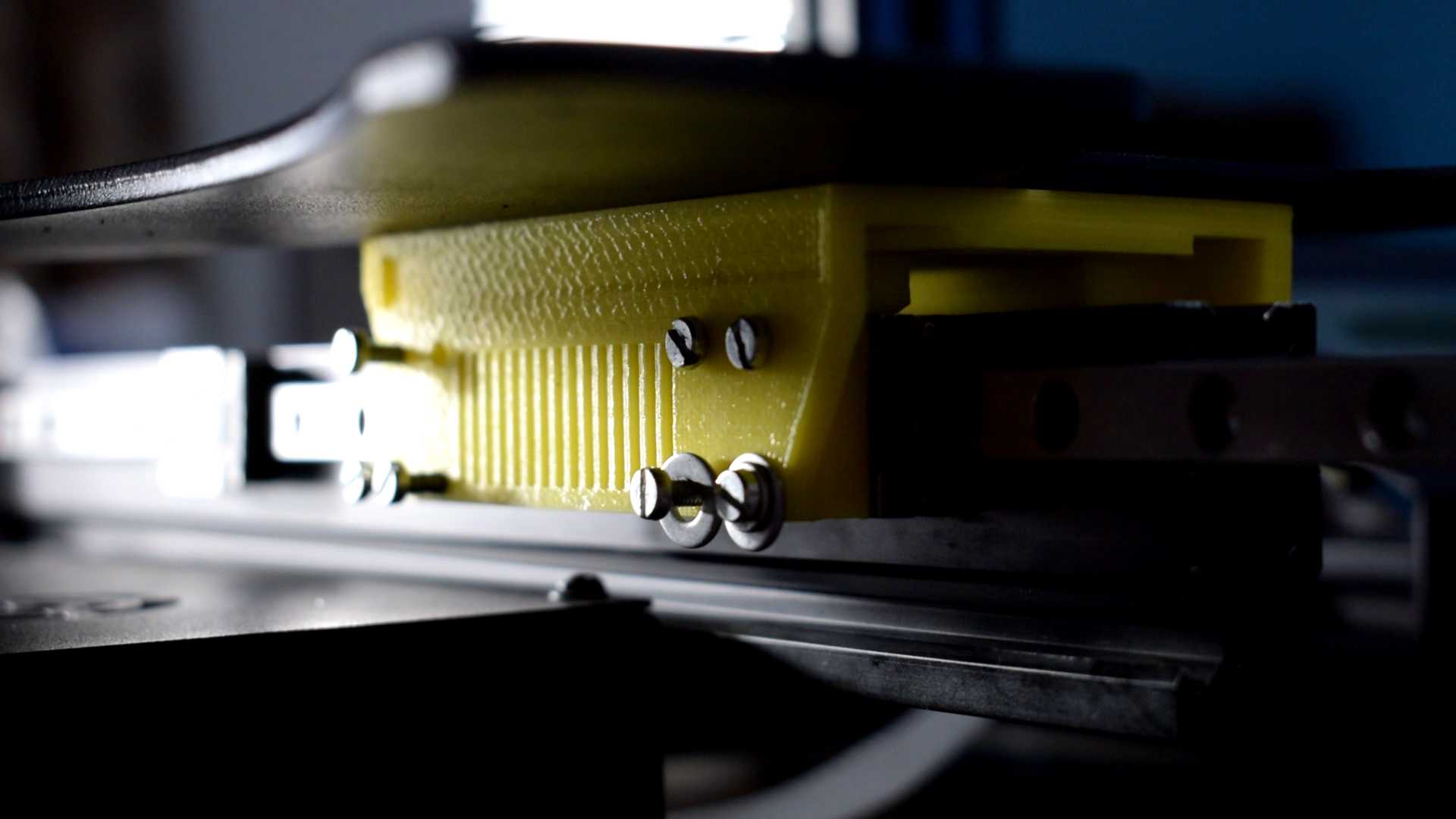

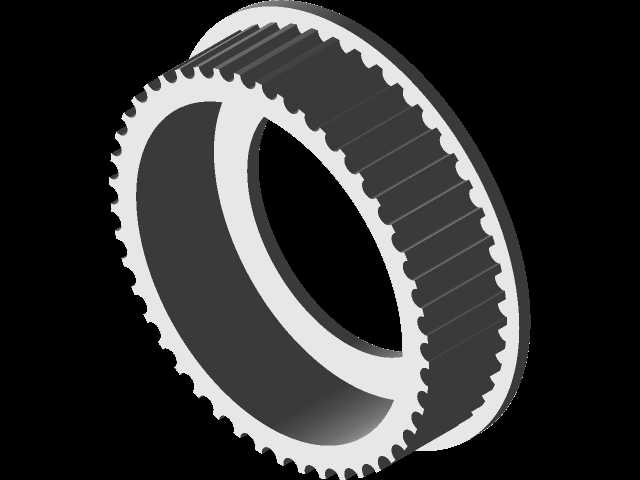

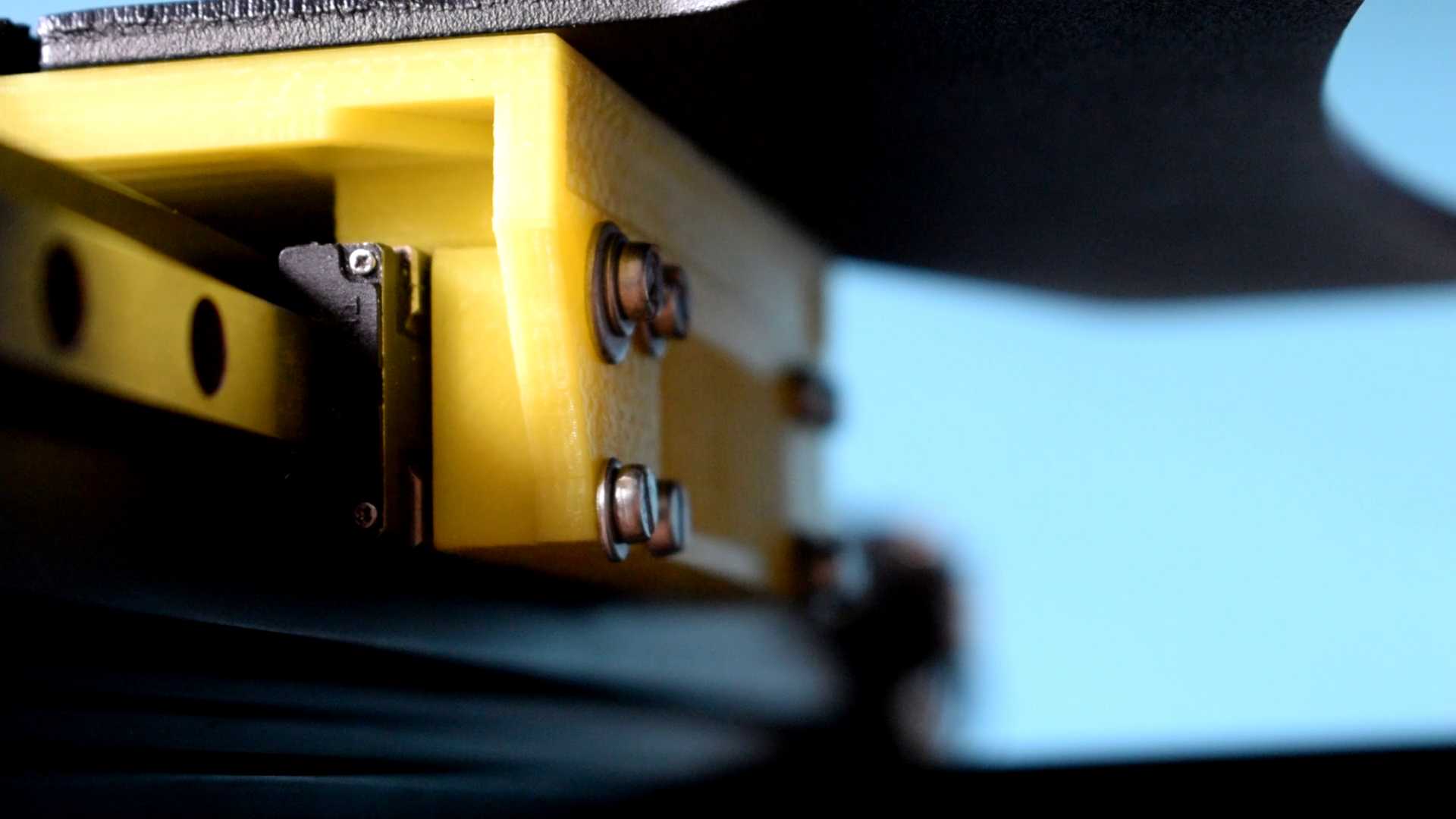

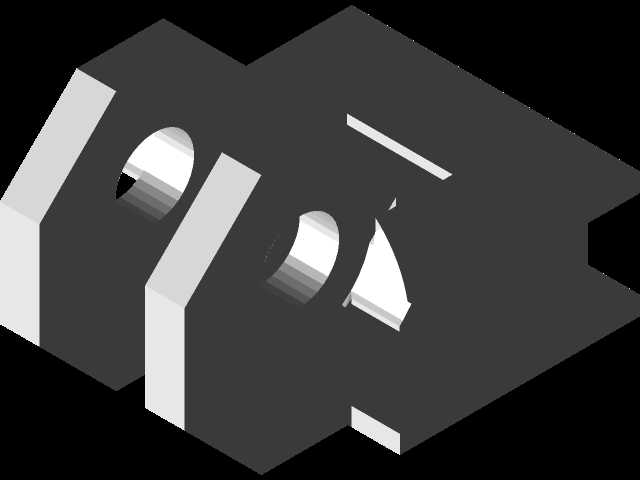

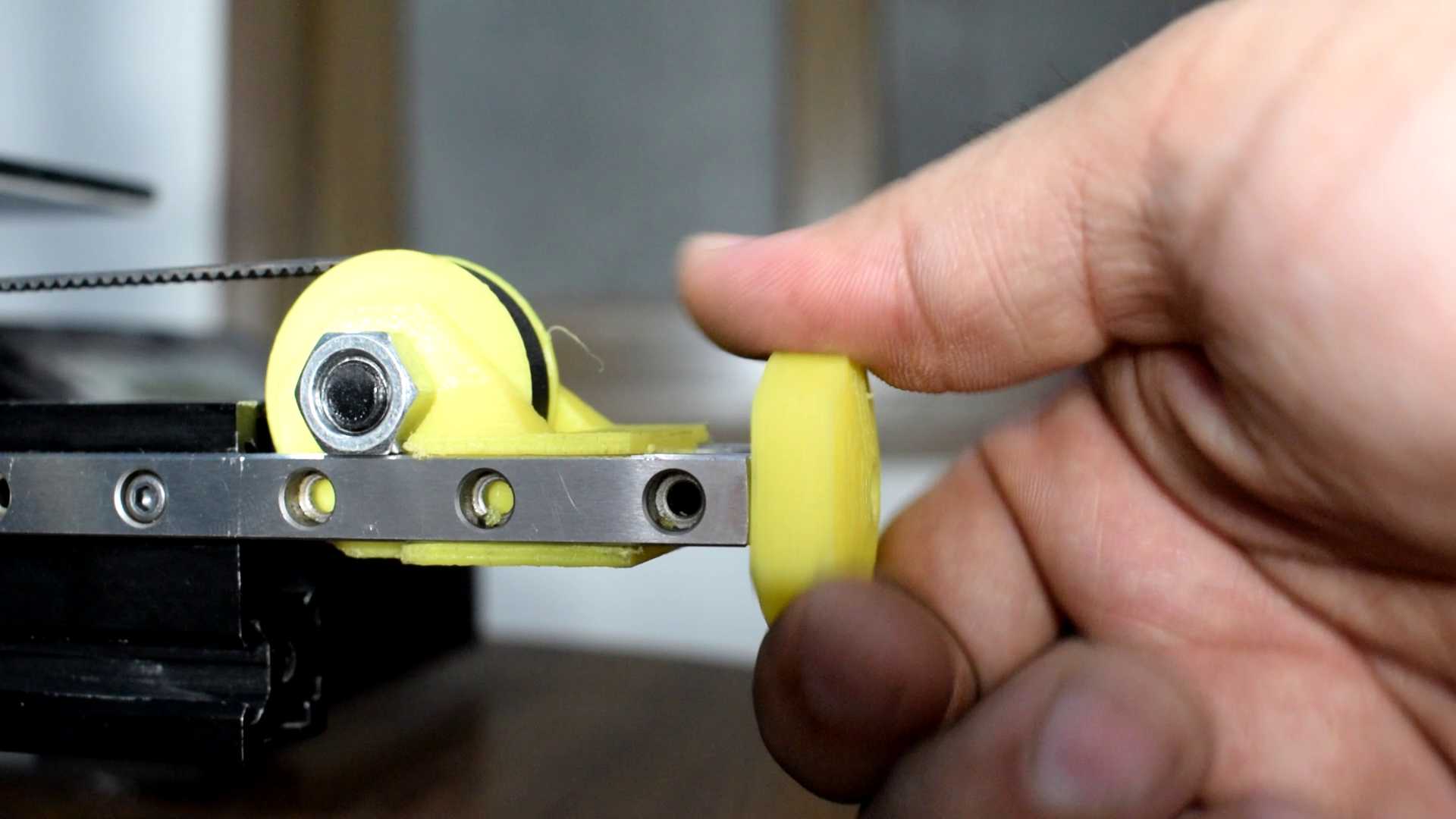

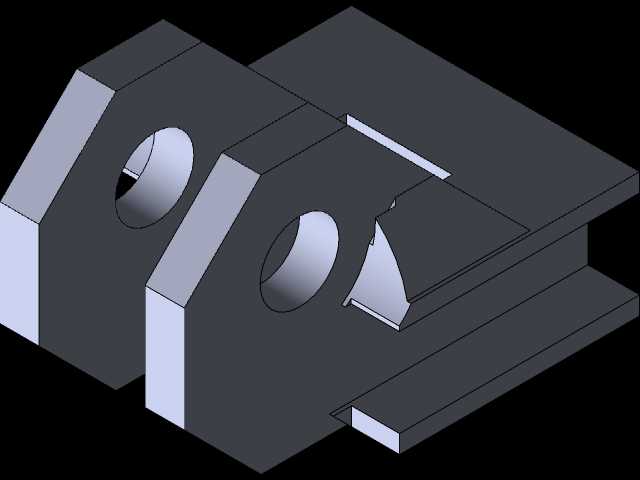

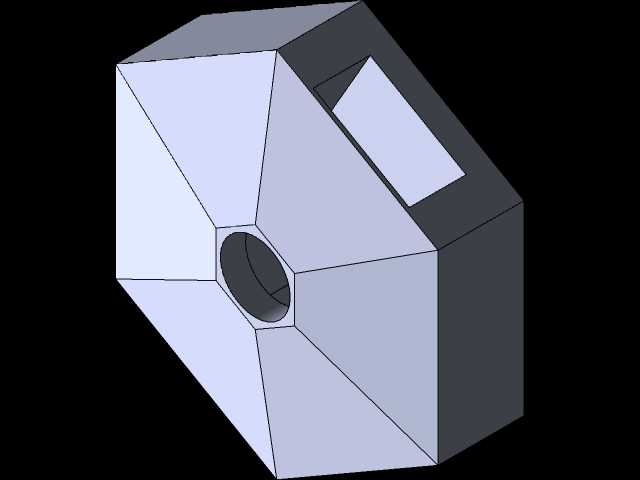

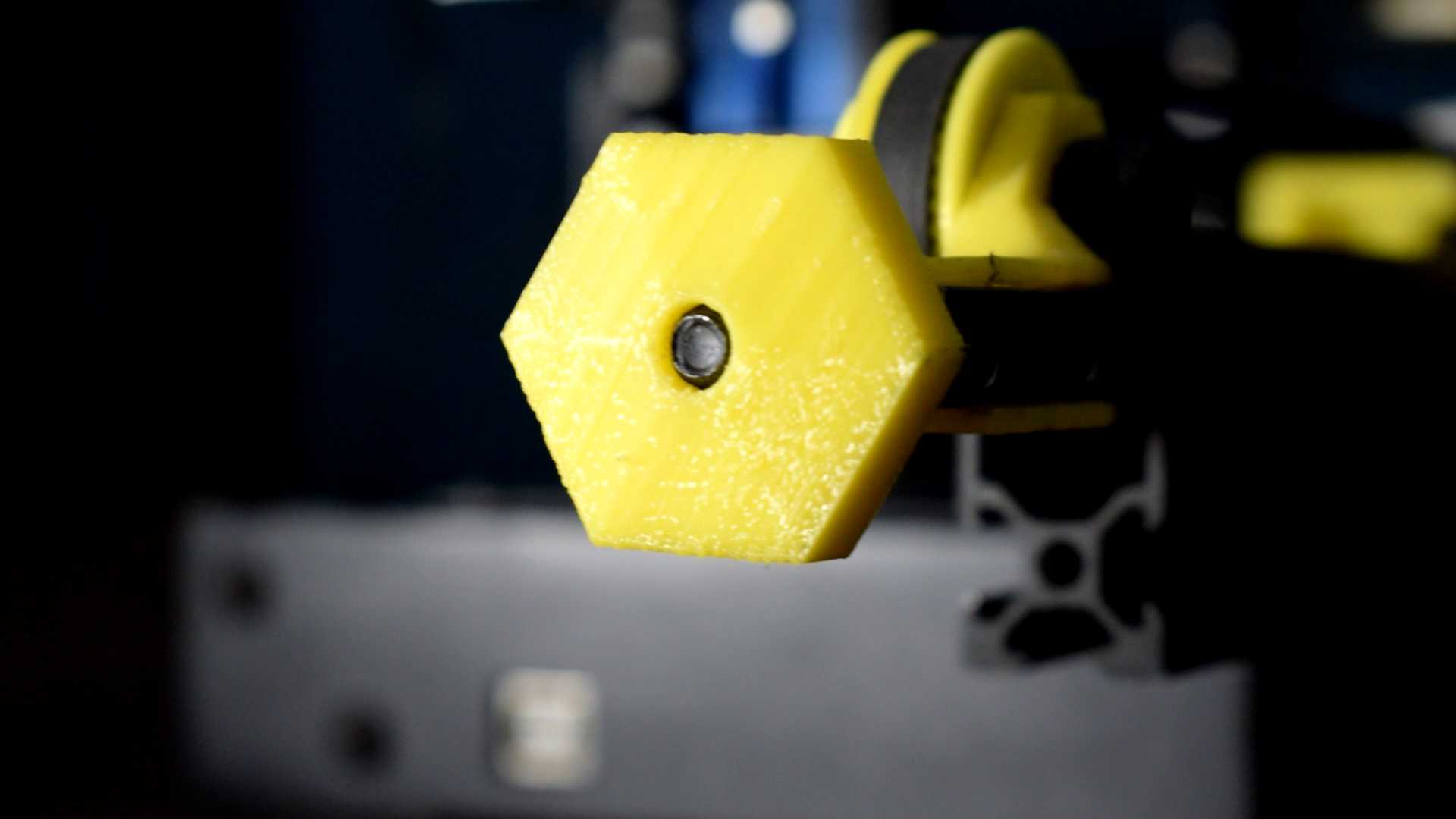

　　导轨固定采用M3规格5mm长度的内六角螺钉配合T型槽螺母，直接卡入型材原有槽位即可完成锁紧，不需要对原有设备的框架做任何破坏性改动，所有安装孔位都和原有轴承座的固定位做了适配，用户改造时不需要重新打孔定位。传动部分的同步带惰轮结构沿用了GT2规格的标准轮系，惰轮安装座做了集成化设计，直接固定在导轨滑座上，保证带轮的张紧方向和导轨运动方向平行，避免皮带偏磨造成的运动卡顿。为了方便皮带张紧调整，设计了M6规格24mm长度的螺旋张紧机构，张紧行程可以覆盖皮带长期使用后的拉伸量，不需要额外增加张紧轮结构就能完成皮带张力调整。滑座和打印床的连接部分采用M5规格12mm长度的内六角螺钉配合螺母做刚性连接，保证床身和滑座的连接无间隙，

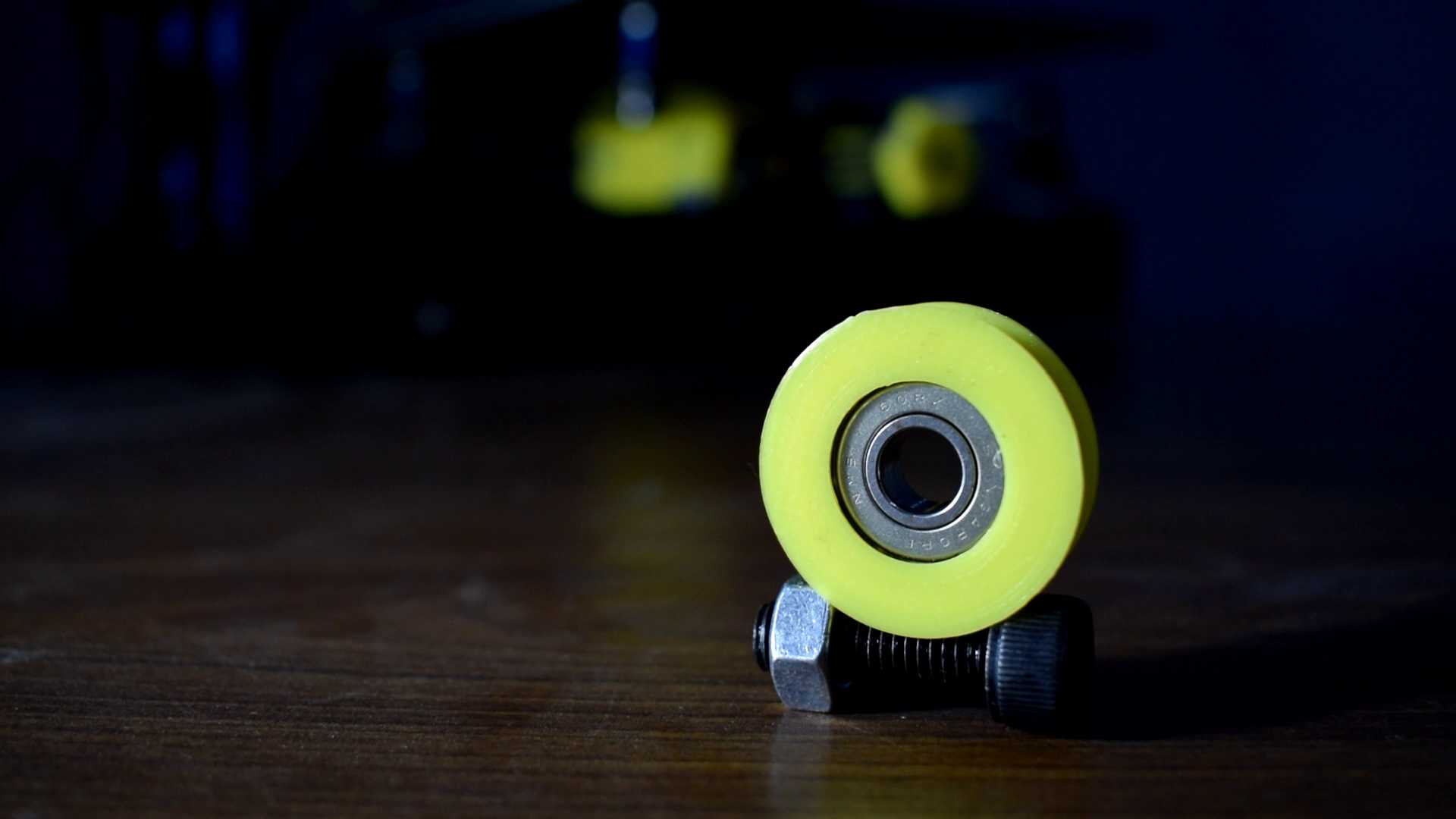

　　打印过程中床身不会出现晃动偏移。导轨的安装边界完全控制在原有Y轴的运动行程范围内，不会和设备的Z轴立柱、外壳框架产生运动干涉，改造后Y轴的有效打印行程和原厂参数保持一致，不会因为更换导轨压缩打印空间。所有紧固件都采用标准件，M3规格5mm内六角螺钉用于导轨和型材的固定，M3规格19mm长螺钉用于滑座和床身安装板的连接，M6规格26mm长内六角螺钉用于皮带传动机构的固定，M8规格25mm长内六角螺钉用于GT2惰轮的安装，惰轮内部配套608zz深沟球轴承，转动阻力小，长时间运行也不会出现异响。改造完成后，Y轴的运动从原来滚柱轴承的点接触滚动变成线性导轨的面接触滚动，运动刚性大幅提升，往复运动的重复定位精度可以控制在0.05mm以内，

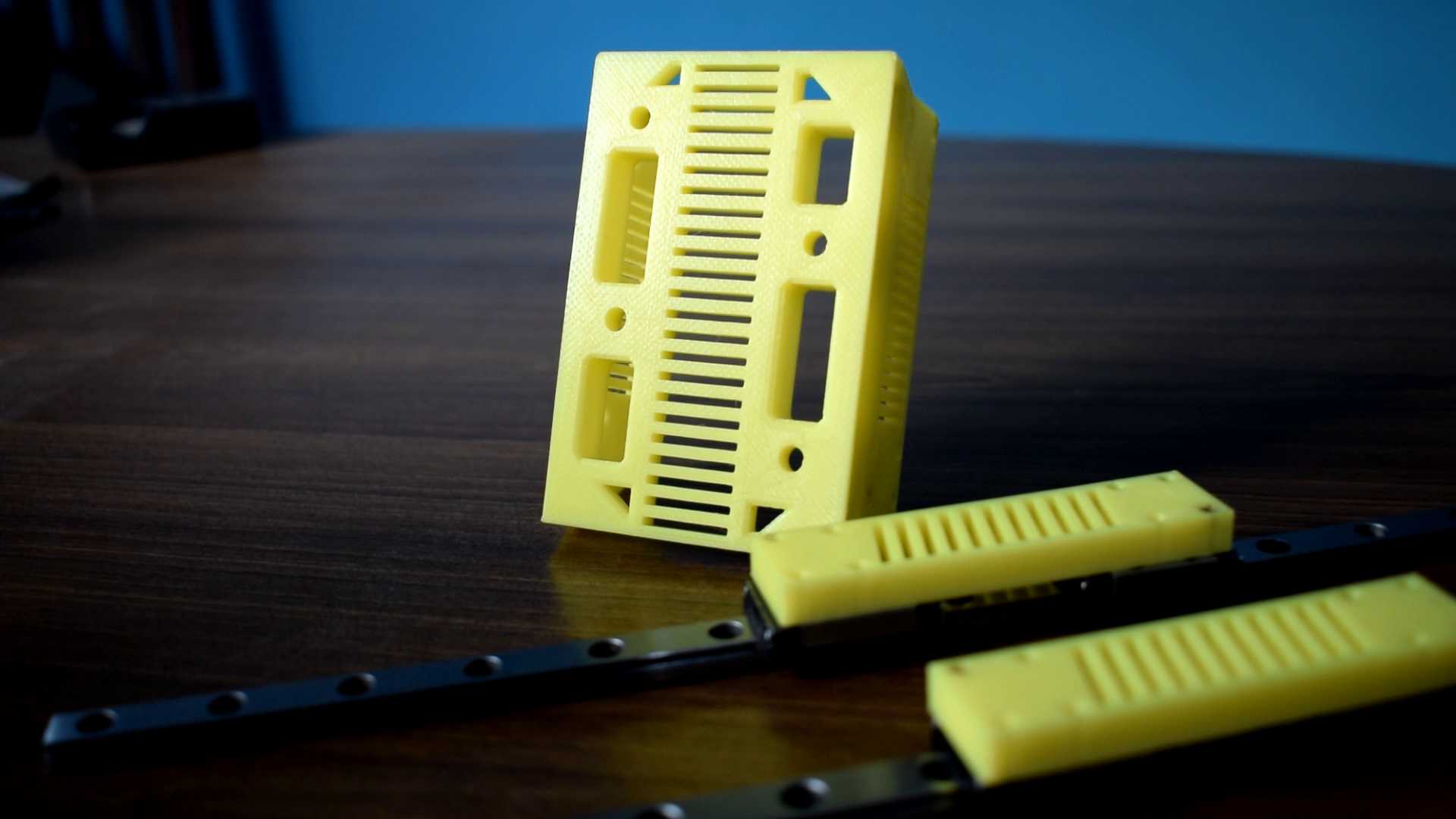

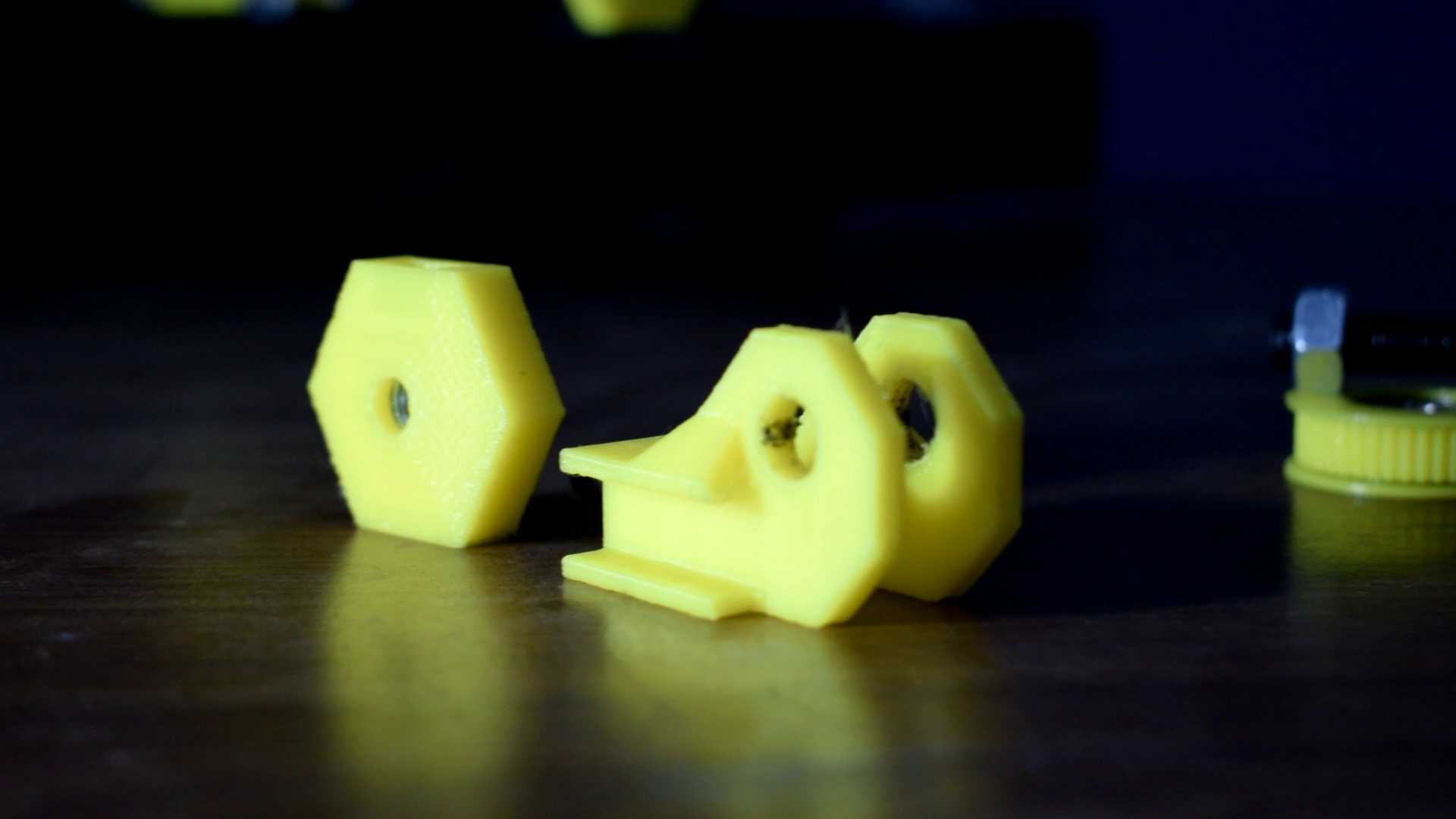

　　高速打印时床身的振动幅度明显降低，首层打印的一致性提升明显，即使长时间连续打印，导轨的磨损量也远低于滚柱轴承结构，日常只需要定期涂抹少量润滑脂就能维持运行精度，维护周期可以从原来的1-2个月延长到半年以上。打印这套改造件时，底座安装部分采用16%的填充率就能满足强度要求，GT2带轮的内外套筒、皮带轮安装座以及螺母箱灯丝座部分需要采用100%填充，保证安装螺纹的强度和传动部件的刚性，打印材料选用常规PLA即可满足使用要求，不需要采用高强度工程塑料，降低了改造的材料成本。整个改造过程不需要对原有打印机的电路、固件做任何修改，所有部件都是机械结构的替换，安装完成后只需要重新调平打印床就能正常使用，对于有一定动手能力的3D打印用户来说，整个改造过程可以在1小时内完成，改造成本远低于更换全新滚柱轴承组件的成本，同时获得的运动精度提升和使用寿命提升都远高于原厂轴承结构。
