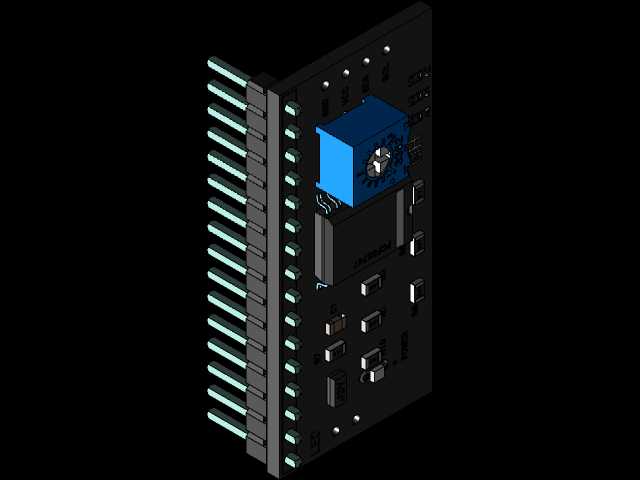

I2C接口LCM1602液晶显示驱动板结构设计

　　在工业测控、嵌入式开发、小型智能设备的人机交互环节，字符型液晶显示模块是传递设备运行参数、状态提示、操作指引的核心载体，而LCM1602作为普及度极高的字符显示单元，传统并行接线方式需要占用主控芯片8个数据IO口外加3个控制IO口，在引脚资源紧张的小型控制板、传感器采集节点、便携检测设备场景下，IO口资源挤占问题十分突出，基于I2C总线的转接驱动方案正是为解决这一工程痛点设计。这款驱动板采用板载集成设计，将I2C转并行IO的扩展芯片、背光调节电路、对比度调节电位器、电源滤波电容全部集成在LCM1602屏幕的背部安装区域，无需额外外接转接板，整体装配后不会额外增加显示模块的横向安装尺寸，仅在屏幕背部凸起12mm的厚度空间，

　　完全适配原有1602屏幕的安装孔位，老设备升级时无需重新设计面板开孔，直接替换原有屏幕即可完成接线改造。从电路设计逻辑来看，驱动板的I2C通讯接口仅占用主控的SCL、SDA两个通讯引脚，配合电源正负极一共4根接线即可完成全部连接，相比传统并行接线减少70%以上的接线工作量，在多台设备批量组装、柜内布线空间狭窄、主控引脚资源分配紧张的场景下，能大幅降低布线复杂度，减少接线错误概率。板载的多圈精密电位器直接焊接在驱动板侧边，安装到设备面板后无需拆开设备外壳，仅通过面板侧边的预留小孔即可用螺丝刀调节屏幕对比度，适配不同环境光照下的显示清晰度需求，背光电路预留了PWM调光接线点，可根据设备低功耗运行需求接入主控的PWM输出引脚，

　　实现背光亮度的动态调节，在夜间值守、电池供电的便携设备场景下可有效降低整机功耗。驱动板的PCB布局严格遵循高频数字电路布线规则，I2C通讯走线做了等长处理，电源入口处布置了100nF陶瓷滤波电容与10uF电解电容组合的滤波电路，可有效抑制工业现场电机启停、继电器通断带来的电源尖峰干扰，避免屏幕出现乱码、通讯中断问题。安装边界方面，驱动板整体轮廓与1602液晶屏幕的背部轮廓完全重合，长宽尺寸与屏幕一致为80mm*36mm，四个安装固定孔的孔距与标准1602屏幕完全匹配，采用M2.5铜柱与屏幕本体固定，板上所有元件的最高高度不超过12mm，不会与屏幕背部的金属屏蔽罩产生干涉，接线端子采用标准2.54mm间距的立式排针，

　　也可根据设备内部布线需求更换为卧式贴片端子，进一步压缩背部占用空间。在实际设备应用中，这类集成I2C驱动的1602显示模块可直接适配各类单片机控制板、PLC扩展显示单元、传感器数据采集终端、小型自动化设备的操作面板，仅需在主控程序中加载对应的I2C通讯驱动库，即可实现两行共32个字符的显示输出，支持自定义8个特殊字符，可满足温度、压力、流量等工程符号的显示需求。设计过程中充分考虑了工业场景的耐用性需求，板载芯片全部采用工业级温宽型号，可在-20℃到70℃的环境温度范围内稳定工作，PCB板采用1.6mm厚FR-4基材，表面做喷锡处理，焊盘抗氧化能力强，适合波峰焊批量生产，所有外接引脚都做了丝印标识，组装接线时无需查阅图纸即可快速识别引脚定义，降低生产环节的人工出错率。相比分体式的I2C转接板方案，这种集成式驱动设计消除了转接板与屏幕之间的排针连接接触不良隐患，在设备长期运行、存在振动的工况下，不会因为排针氧化、松动导致显示故障，整体结构可靠性更高。
