定制方坯变速换挡机械臂结构设计

项目分类:变速器 发布时间:2022-05-03 ID:619934
  • 定制方坯变速换挡机械臂结构设计
  • 定制方坯变速换挡机械臂结构设计
  • 定制方坯变速换挡机械臂结构设计
  • 定制方坯变速换挡机械臂结构设计
  • 定制方坯变速换挡机械臂结构设计
  • 定制方坯变速换挡机械臂结构设计
  • 定制方坯变速换挡机械臂结构设计

  这套定制方坯变速换挡执行臂,面向冶金连铸后段方坯输送辊道的变速切换工位开发,核心作用是在方坯从拉矫段移送至冷床输入段的过程中,完成不同输送速度档位的机械联动切换,同时兼顾坯料端部的对位夹持与导向限位,避免高温方坯在变速瞬间出现窜动、跑偏。

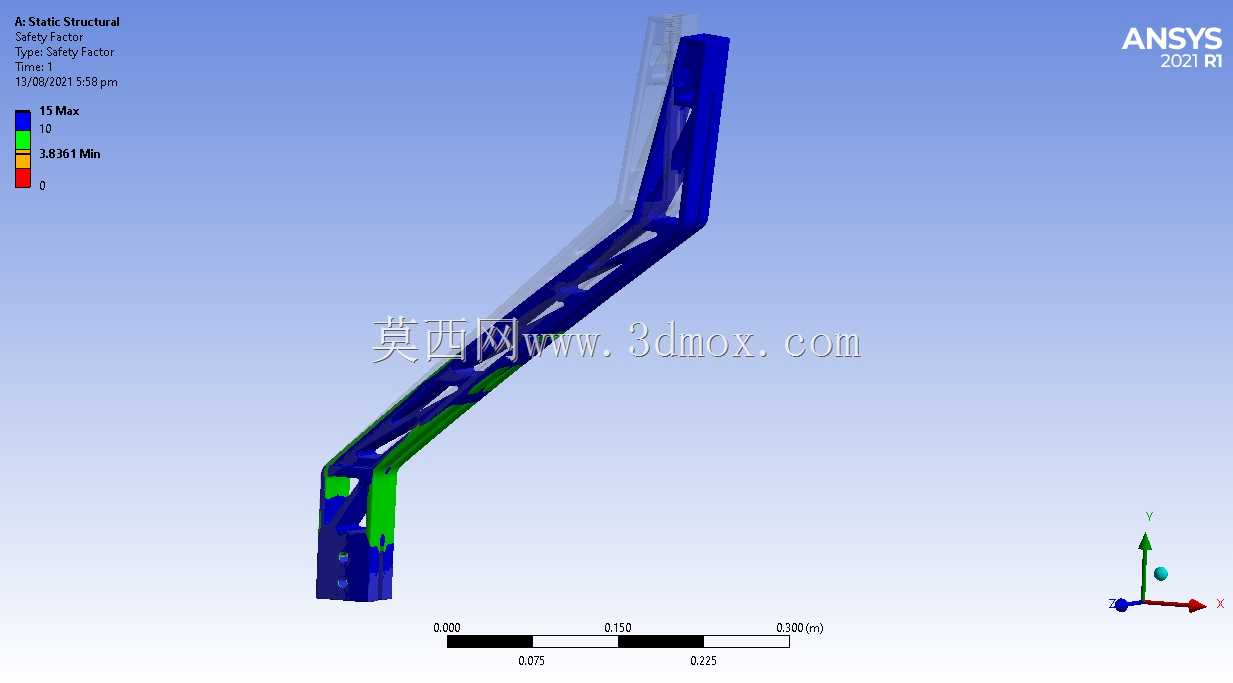

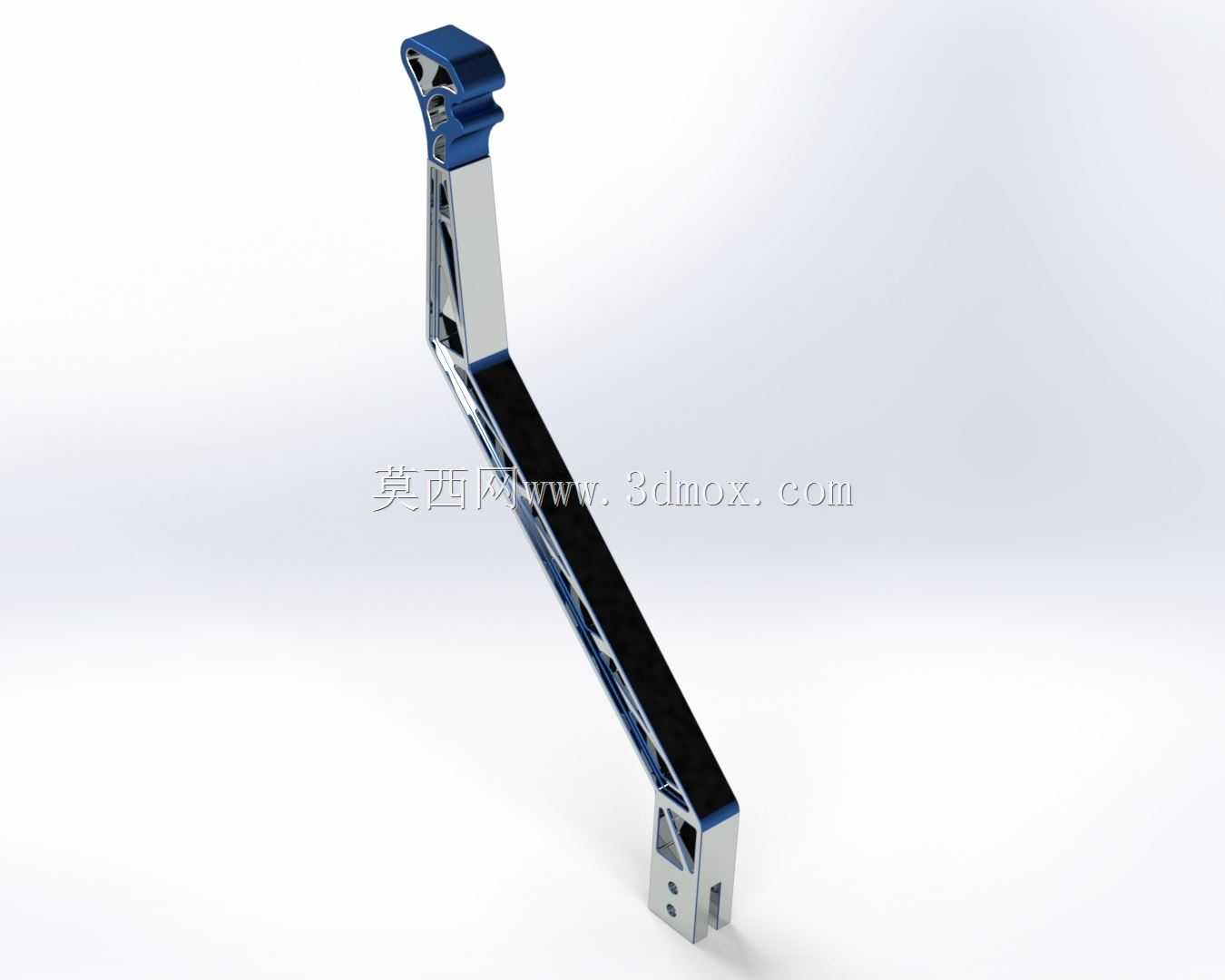

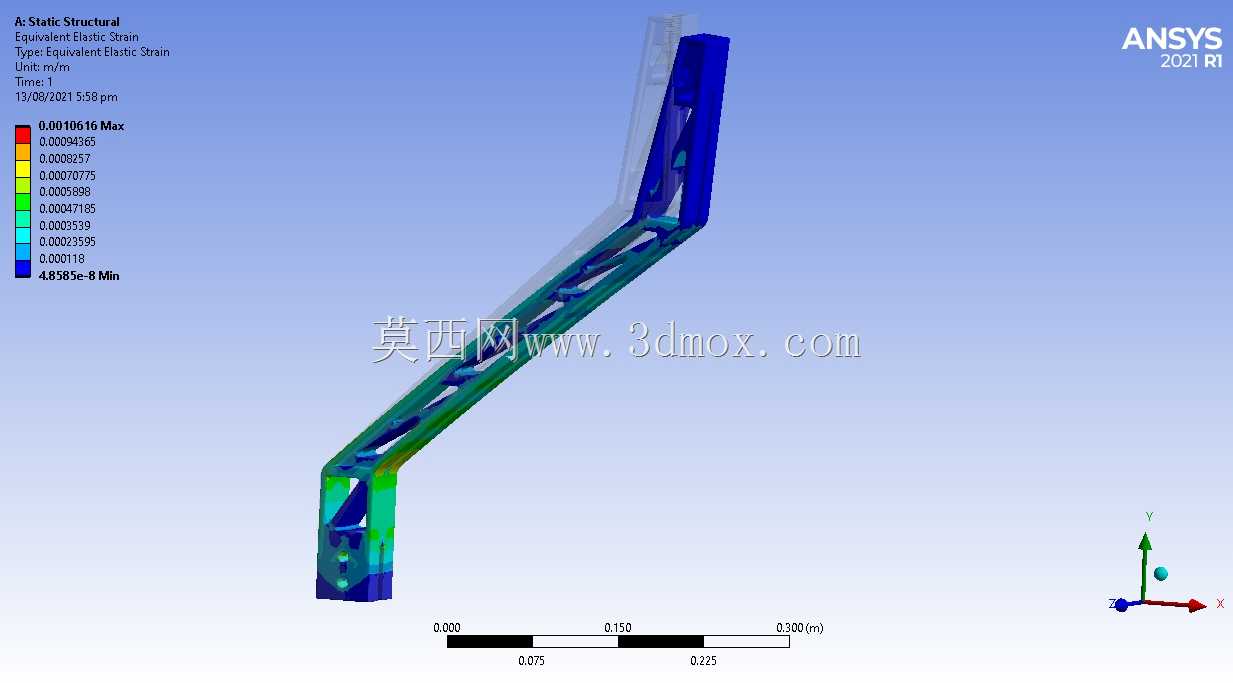

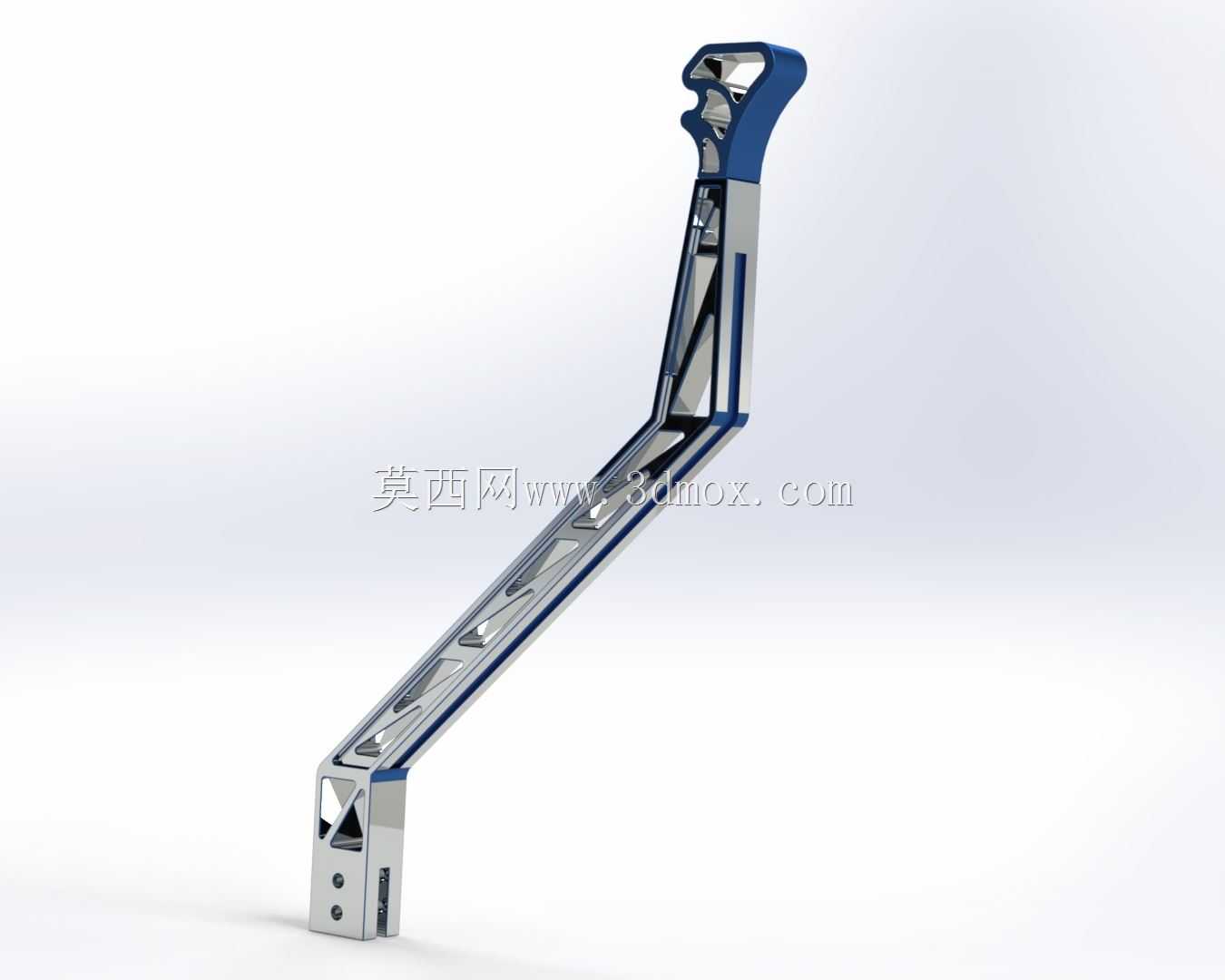

  从现场安装边界来看,该执行臂整体为长悬臂弯折构型,总长度适配辊道侧边1.2米左右的安装空间,上端铰接座固定在辊道机架的侧装立板上,铰接孔位采用双螺栓锁紧结构,安装面预留5mm的调整垫片间隙,可补偿机架焊接带来的平面度误差;下端执行头延伸至方坯输送通道侧边,工作端与方坯侧面的安全间隙控制在20mm,非工作状态下抬升后完全退离辊道运行面,不会干涉红坯的正常通过。臂身主体采用弯折箱型焊接结构,侧面做了大面积的镂空减重设计,在保证悬臂抗弯截面模量的前提下,整体重量比实心臂降低约40%,既减少了换挡驱动端的负载惯量,也降低了臂身在高温辐射环境下的热变形累积——镂空区域同时作为散热通道,连铸工位的环境辐射热可快速从臂身间隙散出,避免局部热应力集中导致铰接孔位错位。

  结构设计上,臂体内部集成了换挡连杆传动路径,上端铰接座内置齿轮啮合副,驱动扭矩从侧边的变速输入轴传入后,通过臂身内腔的连杆机构传递到下端执行头:换挡动作触发时,齿轮副带动臂身绕上端铰接点摆动,下端夹持头同步完成两个动作,一是推动辊道变速箱的拨叉完成档位切换,二是夹持头的弹性压块靠向方坯侧面,在变速瞬间给坯料提供侧向阻尼,抵消辊道线速度突变带来的坯料惯性冲击。臂身的弯折角度经过运动包络校核,整个摆动行程内臂体最低点距离辊道面的最小安全距离大于80mm,即使输送的方坯存在轻微的拱曲变形,也不会发生臂体刮蹭红坯的问题。

  功能特性层面,该执行臂的换挡联动逻辑完全匹配方坯输送的工艺节奏:当方坯尾部离开拉矫辊后,辊道需要从低速拉坯档位切换到高速送坯档位,这套臂体在摆动过程中先完成夹持头的预贴靠,再触发拨叉换挡,速度切换的冲击被侧向阻尼完全吸收,不会出现方坯在辊道上打滑、堆叠的情况。下端执行头的夹持面采用可更换的耐磨垫块设计,垫块通过沉头螺栓固定在执行头座上,长期受高温坯料辐射、氧化皮磨损后可直接在工位上更换,不需要拆解整个臂体;执行头端部还开设了定位销孔,和辊道侧边的档位限位块配合,换挡到位后机械锁止,不会因为辊道振动出现档位脱开的问题。

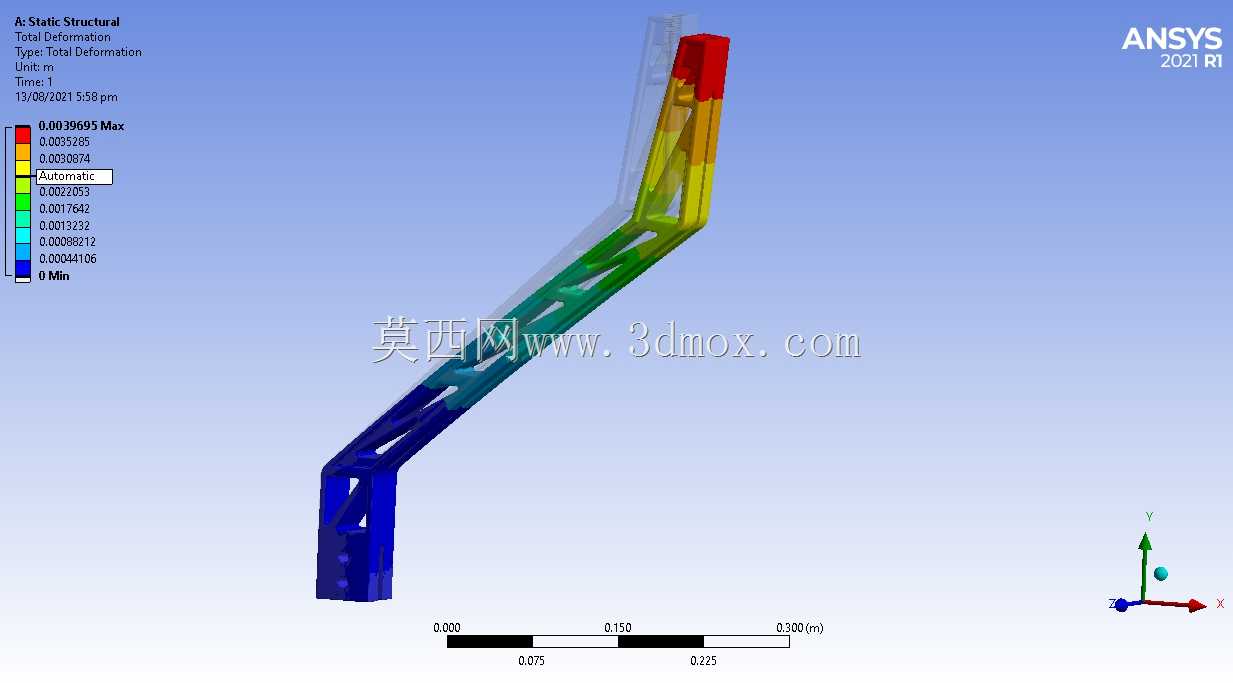

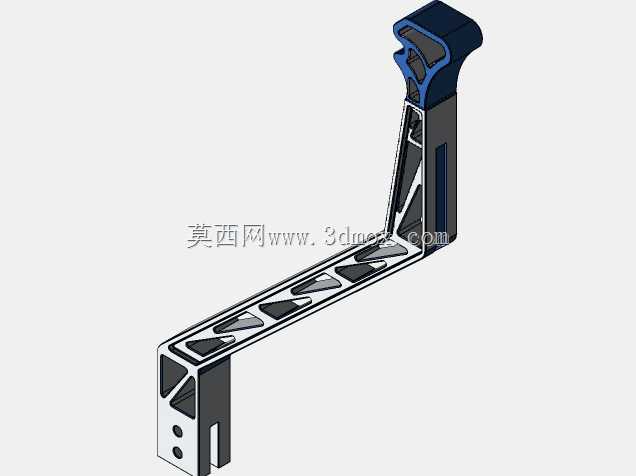

  从建模细节来看,臂身的镂空筋板采用等强度布置,沿悬臂弯矩最大的中段区域筋板厚度保留8mm,靠近上下铰接端的位置筋板加厚到12mm,既满足刚度要求,也控制了整体重量。上端铰接座采用双侧夹板夹持结构,铰接轴贯穿两侧夹板后用开口销锁死,轴套采用自润滑铜套,在冶金现场多氧化皮、多粉尘的环境下,不需要频繁加注润滑脂也能保证摆动灵活。臂身外侧的黑色防护层为耐高温隔热涂层,可隔绝红坯的热辐射,避免内部连杆机构的润滑脂在高温下快速失效。

  实际选型适配时,该执行臂的安装孔位可根据不同辊道机架的侧装梁尺寸调整,上端铰接座的螺栓孔预留了长条形调节槽,允许沿臂长方向±15mm的安装位置补偿,适配不同规格方坯(150mm方坯、200mm方坯)输送线的变速改造需求。整个机构没有复杂的电控元件,全部换挡动作通过机械联动完成,在冶金现场高温、高粉尘的恶劣工况下,运行可靠性远高于独立的电控换挡执行机构,维护点仅集中在上下铰接轴和下端耐磨垫块三处,日常巡检维护工作量极低。
