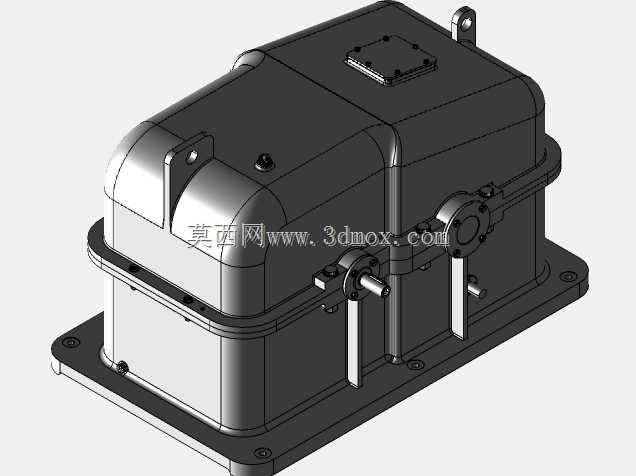

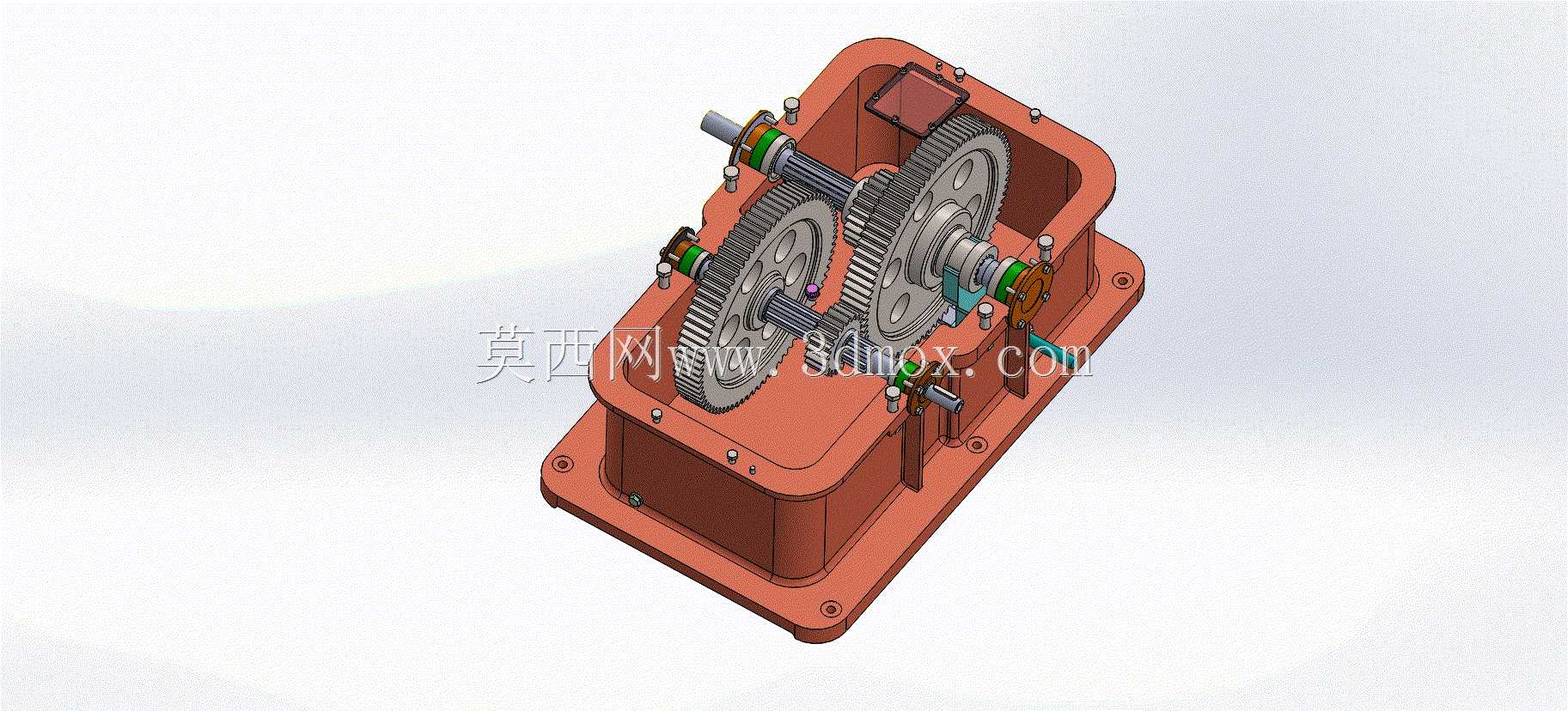

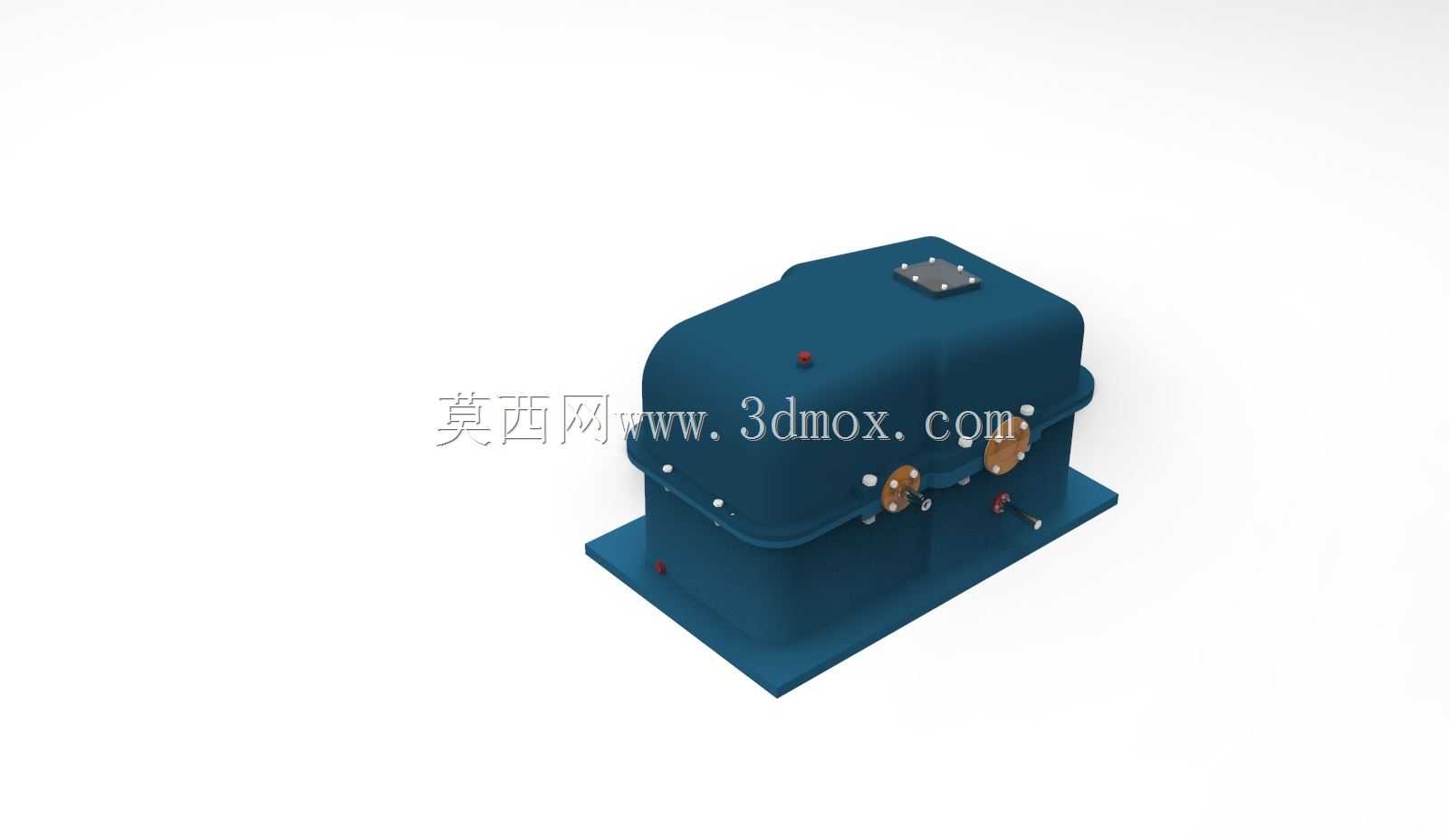

两级展开式圆柱齿轮变速箱内部结构

　　在常规工业传动场景中，这类两级展开式圆柱齿轮变速箱的应用覆盖范围极广，从轻载输送线的动力匹配，到小型加工设备的主轴转速调节，再到农用辅助机具的动力输出转换，都能见到同结构产品的身影。它的核心作用是在原动机和工作机之间完成转速与扭矩的匹配转换，把原动机输出的高转速低扭矩动力，通过齿轮副的啮合传动，转换为工作端需要的低转速大扭矩动力，部分工况下也可通过反向安装实现增速传动，但绝大多数应用场景下都作为减速传动单元使用。

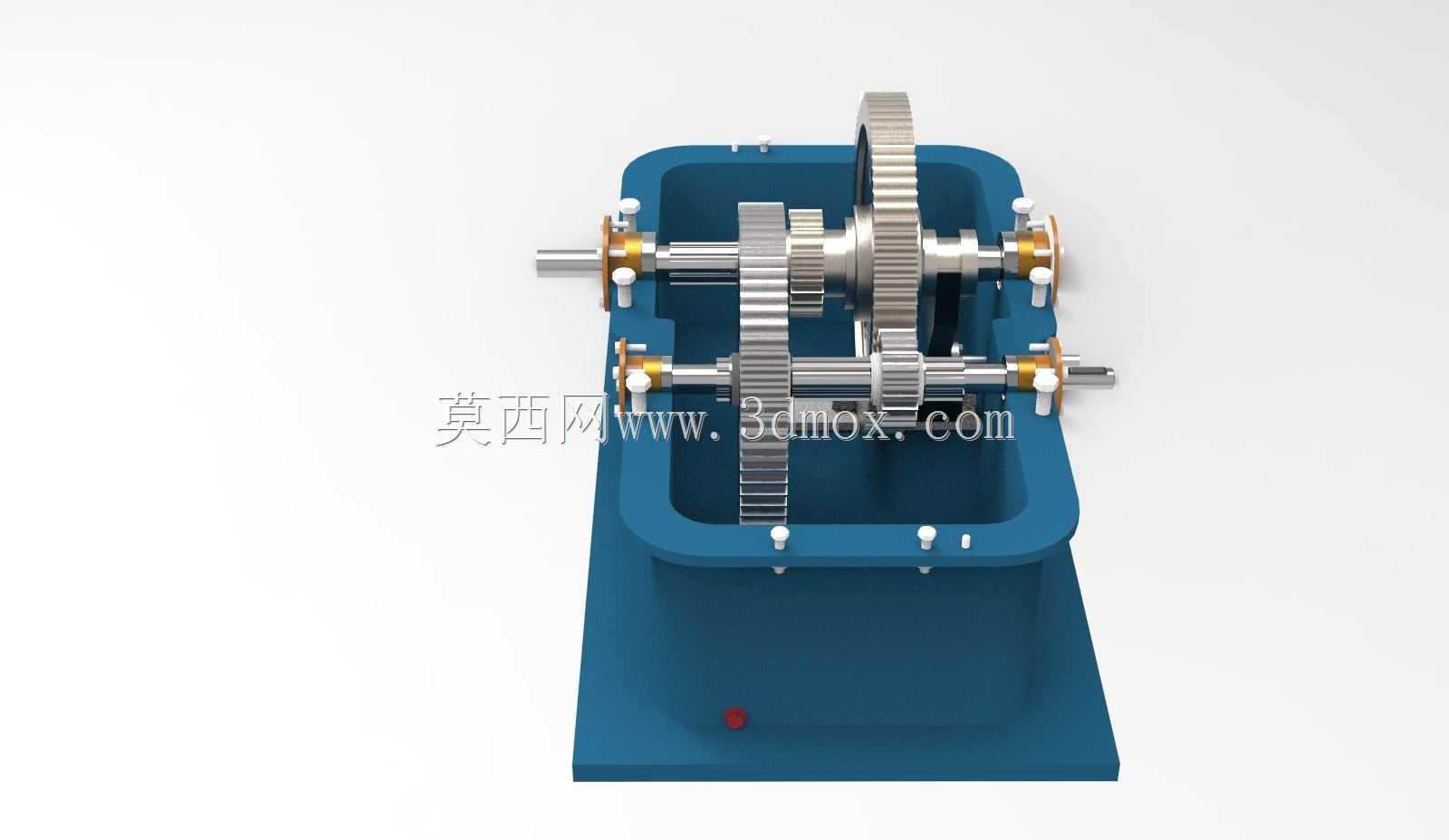

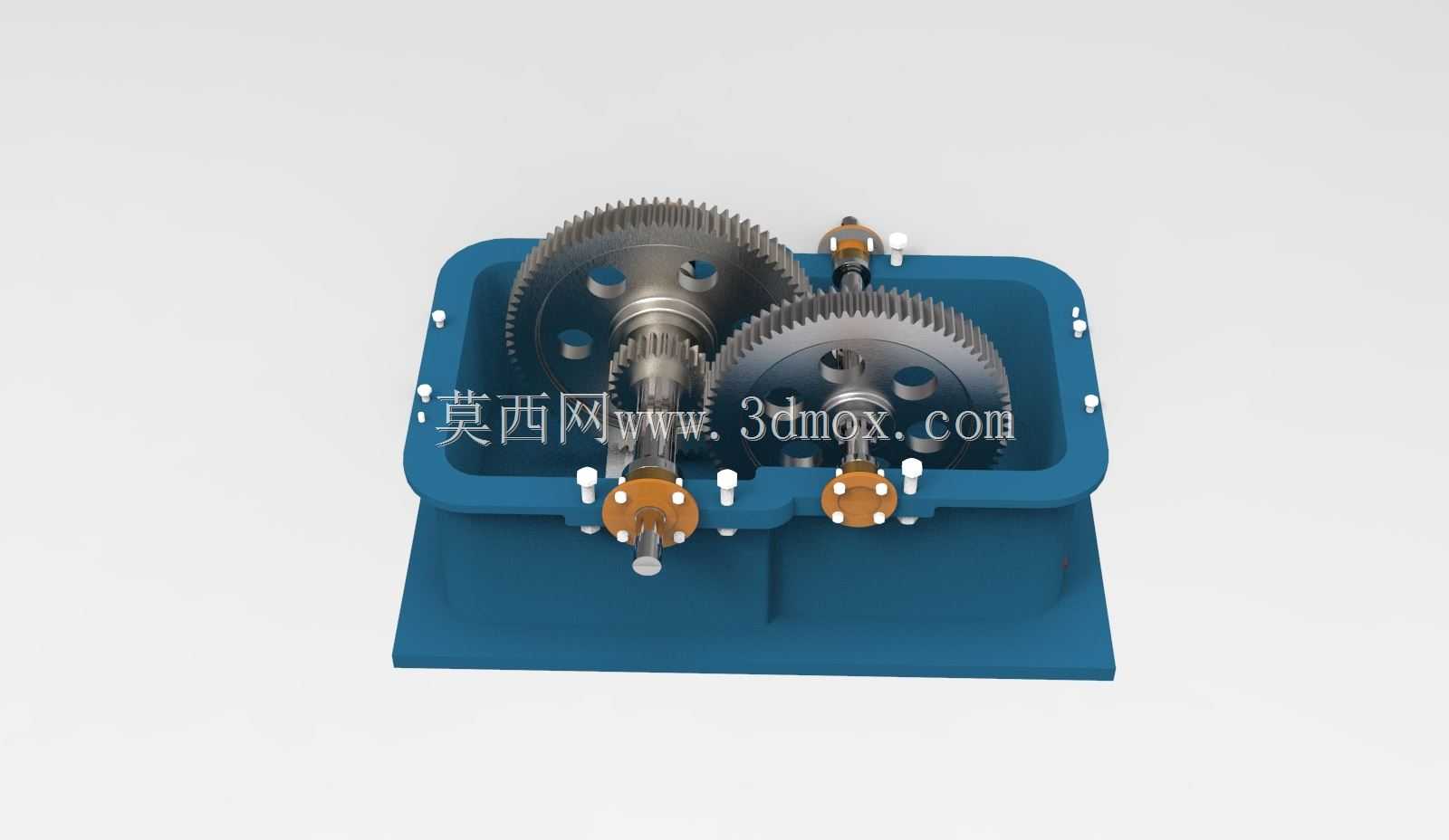

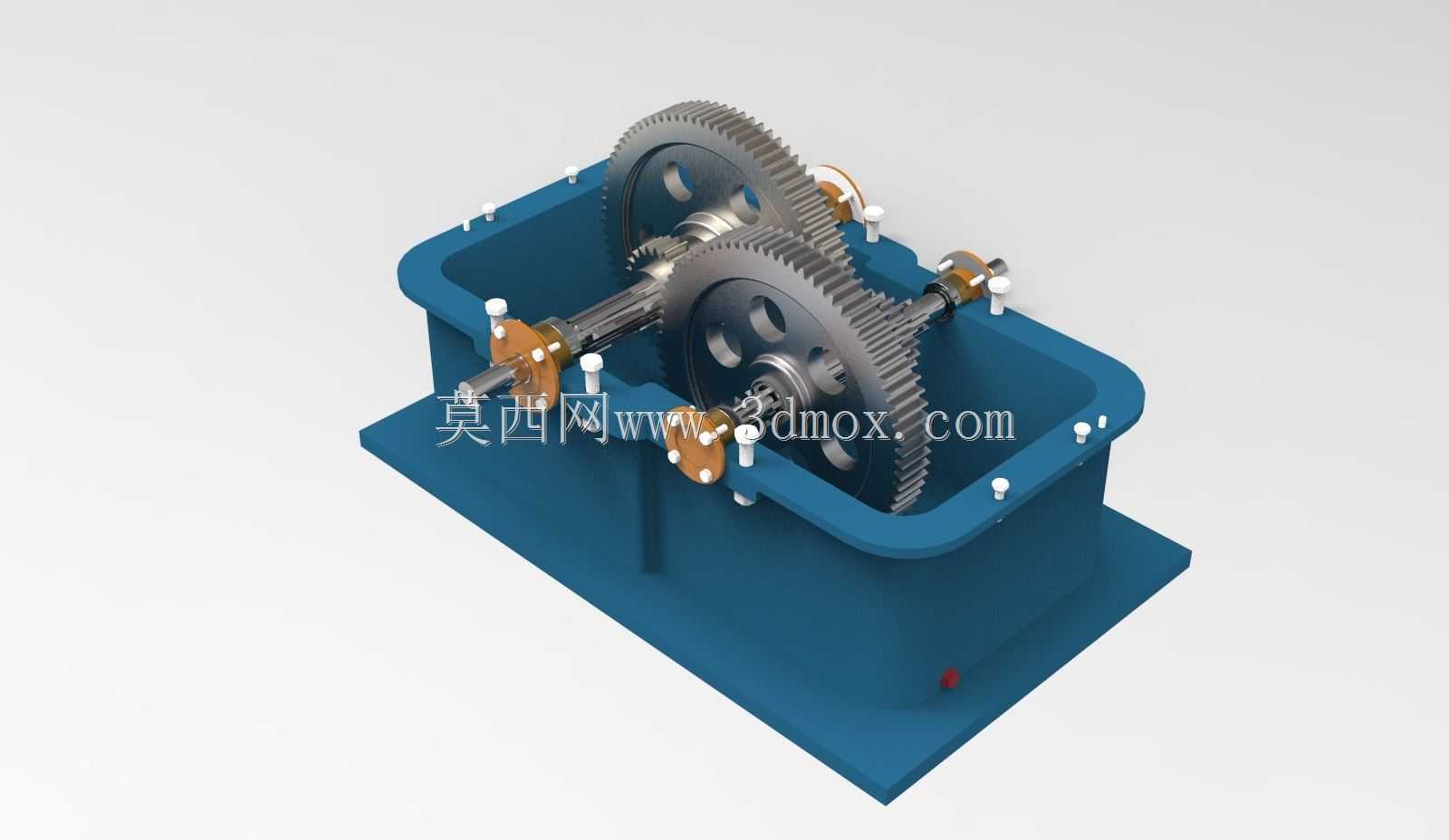

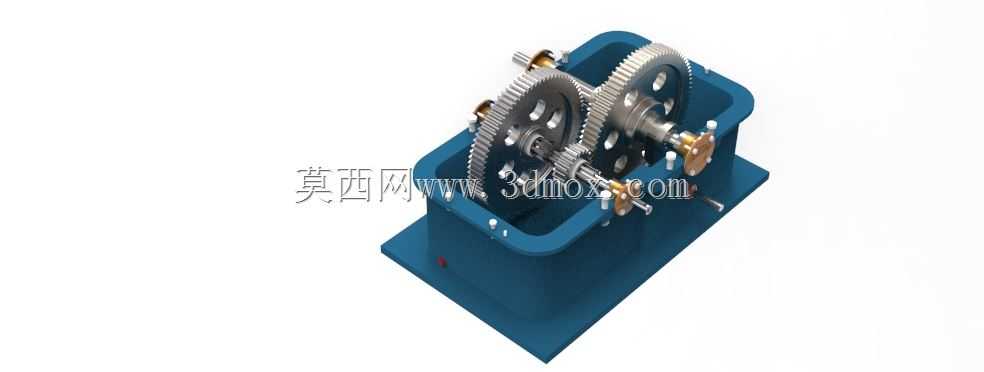

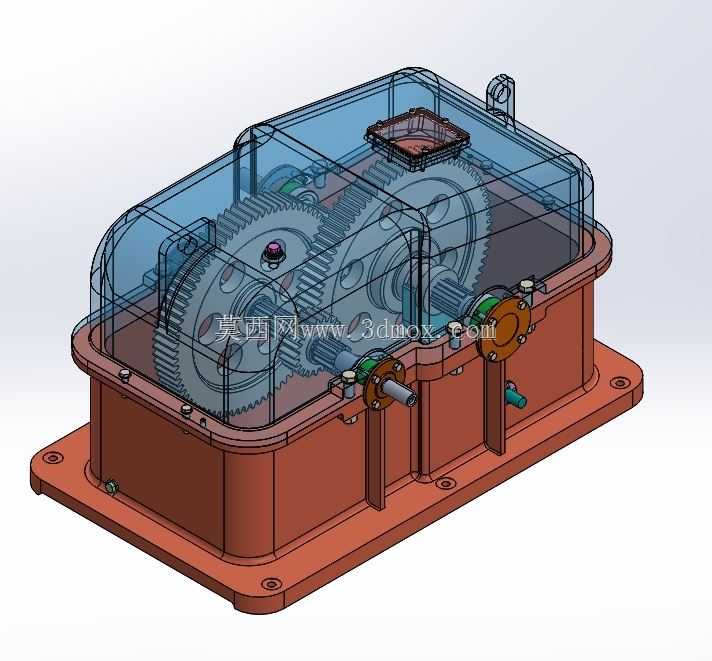

　　从结构设计逻辑来看，这款变速箱采用展开式两级圆柱齿轮布局，输入轴、中间轴、输出轴沿箱体长度方向依次排布，轴系支撑全部采用深沟球轴承，适配常规工况下的径向与少量轴向载荷承载需求。箱体采用剖分式设计，上下箱体通过定位销定位、螺栓紧固完成装配，既方便内部齿轮、轴、轴承等零件的安装与检修，也能保证装配后轴系的同轴度精度。箱体内腔预留了足够的齿轮润滑空间，可采用浸油润滑方式，依靠齿轮转动带起的润滑油完成齿轮啮合面与轴承的润滑，箱盖顶部预留的透气结构可以平衡箱体内外气压，避免长时间运转后箱内温度升高、压力增大导致的密封件渗漏问题，箱体底部设置的油位观察与放油结构，方便日常维护时的润滑油更换与油位检查。

　　设计过程中，齿轮参数的匹配是核心环节，两级齿轮的传动比分配需要兼顾总传动比要求、各级齿轮的润滑条件、轴系的受力均匀性，高速级齿轮采用相对更小的模数，减少高速运转下的啮合冲击与噪声，低速级齿轮采用更大模数，满足大扭矩传递下的轮齿强度要求。所有齿轮均采用直齿圆柱齿轮设计，加工难度低，装配时没有轴向力产生，对轴承的轴向承载要求更低，也降低了整体的加工与装配成本，适合对传动精度要求不是极高、载荷平稳的通用传动场景。轴类零件的设计需要结合齿轮安装位置、轴承选型、密封件安装尺寸做阶梯轴结构设计，轴肩高度满足零件轴向定位要求，轴端的密封件安装位置预留足够的装配空间，输入输出轴端伸出箱体的部分设计有密封槽，安装骨架油封完成轴端密封，避免箱内润滑油渗漏，同时阻挡外部粉尘、杂质进入箱体内部。

　　从安装边界来看，箱体底座采用一体化铸造的安装法兰结构，四个安装脚位置预留了螺栓通孔，安装时需要保证安装基础的平面度，避免底座紧固后箱体产生形变，导致轴系同轴度超差，出现运转卡滞、轴承过早磨损的问题。输入轴与输出轴的轴伸尺寸、键槽规格都按照通用传动接口标准设计，可直接通过联轴器与原动机、工作机连接，也可根据需求加装链轮、带轮完成动力传递，轴伸长度的设计预留了标准联轴器的安装空间，不会出现装配干涉问题。箱体的外形尺寸在满足内部零件安装、运转间隙的前提下做了紧凑化设计，既减少了整体的占地面积，也控制了箱体的材料用量与整体重量，方便设备整体布局时的空间排布。

　　实际使用过程中，这类变速箱的运转稳定性直接影响整套设备的运行可靠性，设计时对齿轮的啮合侧隙、轴承的预紧量都做了合理匹配，既保证齿轮运转时不会因为热胀出现卡滞，也避免侧隙过大导致的传动回差过大、换向冲击问题。箱体的壁厚设计结合铸造工艺要求做了均匀化处理，避免壁厚差异过大导致的铸造缺陷，同时在轴承安装位置做了局部加厚，提升支撑位置的结构刚度，减少轴系运转时的支撑形变。箱体内壁设置的挡油结构可以引导润滑油流向轴承位置，保证轴承部位的充分润滑，避免高速运转时轴承因为缺油出现过早失效。上下箱体的结合面经过精加工处理，装配时配合密封胶可以实现可靠密封，不需要额外加装密封垫，减少了装配工序，也避免了密封垫老化导致的渗漏问题。
