在低压电气柜、自动化产线控制回路、楼宇配电时序控制场景里,这类导轨安装的计时装置是控制回路里不可或缺的逻辑执行部件,很多刚接触柜内布线的工程师容易把它和普通时间继电器混淆,实际上它的功能覆盖度要比常规单功能时间继电器宽很多,能适配更多复杂的时序控制需求。从结构设计来看,这款计时装置采用标准DIN导轨卡扣结构,宽度适配常规18mm模数的导轨安装位,整体壳体采用阻燃PC注塑成型,上下两端的接线端子采用压线式铜件,接线容量适配0.5-2.5平方毫米的多股铜芯线,完全符合低压柜内布线的接线规范,安装时只需要把背部的卡扣卡到35mm标准导轨上即可,不需要额外打孔固定,柜内排布的时候可以和微型断路器、接触器、辅助触点等模数化元件并排安装,

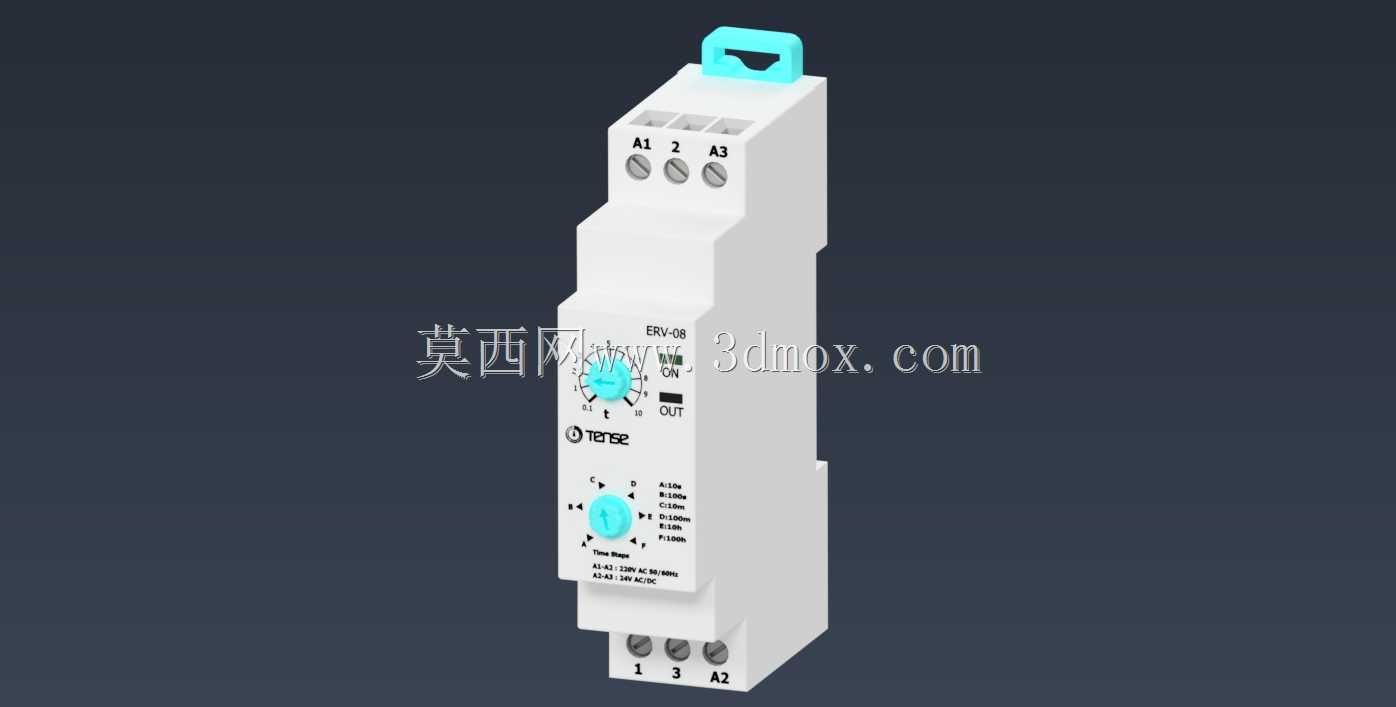

相邻元件之间不需要预留额外散热间隙,因为这类元件自身功耗极低,长期工作的壳体温升不会超过15K,紧密排布也不会影响使用寿命。装置正面的操作区域做了分区设计,上端的三个接线标识对应电源输入与触发信号端子,下端的端子对应输出触点的常开常闭回路,正面的调节旋钮采用防滑齿纹设计,旋钮周边的刻度盘清晰标注了不同的时间量程,从秒级到小时级的多档位量程覆盖,能满足不同场景的定时需求,比如电机启动的星三角切换延时、照明回路的定时关断、设备启停的顺序延时、安全回路的触发延时等场景都能适配。在功能逻辑上,它支持通电延时、断电延时、循环定时、触发延时等多种工作模式,不需要额外更换元件,只需要通过正面的模式选择拨杆就能切换工作模式,对于设备调试人员来说,
现场改逻辑的时候不需要重新选型换件,能大幅缩短现场调试的周期。输出触点采用银合金触点材质,额定负载能适配AC250V 5A的阻性负载,常规的接触器线圈、中间继电器线圈、小型电磁阀这类感性负载也能可靠通断,不会出现触点熔焊的问题。建模的时候,这类模数化电气元件的尺寸精度要求很高,因为柜内排布的时候需要和其他元件做干涉检查,要是壳体宽度、端子位置、卡扣尺寸做的不准,导入电气柜三维装配体的时候就会出现和相邻元件干涉、导轨卡扣卡不上、接线位置和线槽冲突的问题,所以建模过程中严格按照模数化电气元件的安装尺寸规范做约束,壳体的拔模角度、端子的沉台深度、旋钮的突出高度都和实物保持一致,甚至正面的标识印刷位置、指示灯的开孔位置都做了还原,

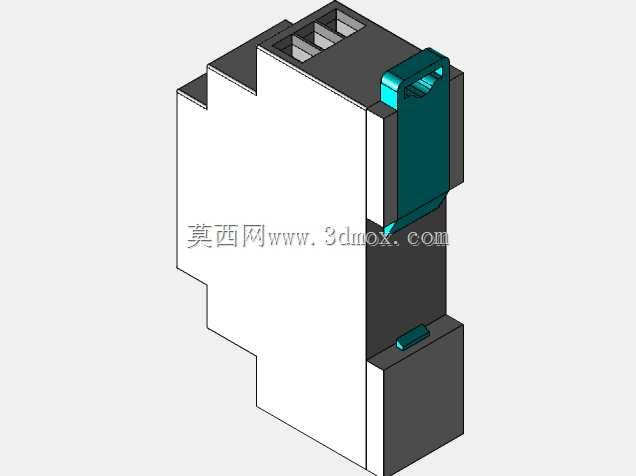

导入装配体之后能直接用来做柜内布局的干涉检查、布线路径的规划,不需要二次调整尺寸。很多做非标自动化设备的工程师在做电气三维布局的时候,经常找不到精度足够的模数化元件模型,要么是尺寸偏差大,要么是细节缺失,导致出布线图的时候和实际安装情况不符,这个模型的细节还原度足够支撑从布局设计到布线指导的全流程使用,不管是做电气柜的数字化孪生建模,还是做设备的BOM清单统计,都能直接复用。另外,装置顶部的拆卸拨片做了突出设计,实际拆卸的时候用一字螺丝刀撬动拨片就能把元件从导轨上取下,建模的时候也把这个结构做了还原,在做虚拟装配演示的时候能完整模拟安装拆卸的动作流程,不会出现结构缺失的问题。正面的状态指示灯在通电、触发、输出动作的时候会有不同的显示状态,建模的时候也保留了指示灯的透明灯罩结构,做渲染的时候能模拟出指示灯点亮的效果,用于方案展示的时候视觉还原度更高。
