液压系统用导向油缸结构设计方案

项目分类:液压 发布时间:2024-08-22 ID:764838

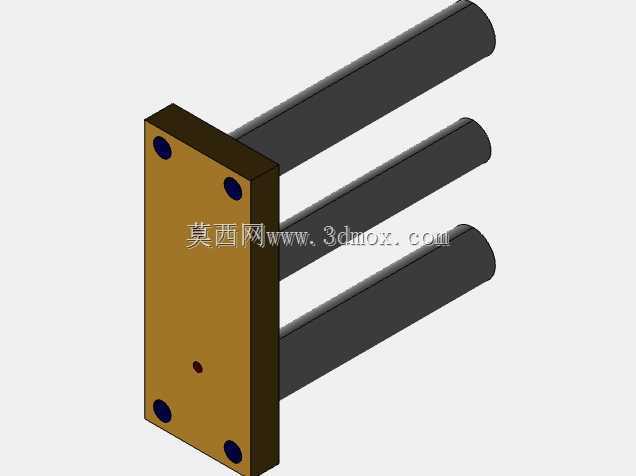

  • 液压系统用导向油缸结构设计方案

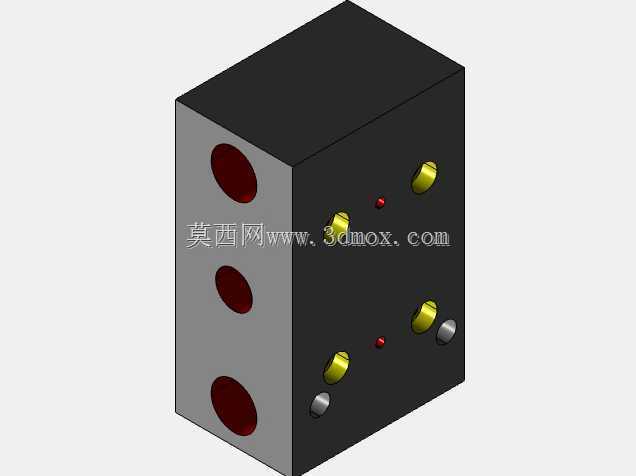

  • 液压系统用导向油缸结构设计方案
  • 液压系统用导向油缸结构设计方案

  在各类液压驱动的工业设备中,导向油缸是承担直线往复动作输出、同时为活塞杆提供稳定径向导向支撑的核心执行部件,区别于普通无额外导向结构的标准油缸,这类带集成导向结构的油缸,主要应用在活塞杆受侧向载荷、行程较长、对动作直线度要求较高的工况场景,比如大型工装的定位顶升、自动化生产线的工件推移、重型设备的姿态调整、工程机械的作业机构驱动等场景,普通油缸在这类带侧向力的工况下,很容易出现活塞杆偏磨、密封件过早失效、动作卡滞的问题,而集成导向结构的油缸,正是为了应对这类复杂受力场景设计的。从结构设计逻辑来看,这类导向油缸的核心设计重点,首先是导向段的长度与配合精度设计,导向套的长度通常会根据活塞杆直径、额定工作压力、预期侧向载荷大小做匹配计算,

  导向长度不足时,活塞杆伸出过程中会出现挠度超标,直接拉伤缸筒内壁与密封件,导向长度过长则会增加整体结构尺寸与加工成本,常规设计中导向段有效支撑长度不小于活塞杆直径的0.6-0.8倍,侧向载荷偏大的工况下会提升到1-1.2倍,同时导向套与活塞杆的配合公差选择H8/f7的间隙配合,既保证运动过程无卡滞,又能控制径向窜动量在密封件可补偿的范围内。导向套的材质选择也会直接影响使用寿命,低速重载工况下多采用锡青铜整体式导向套,嵌装固体润滑剂来降低摩擦系数,中速中载工况则可以采用钢基衬套加聚四氟乙烯导向带的组合结构,兼顾耐磨性能与成本控制,同时导向段会设计多重密封结构,最外侧设置防尘圈阻挡外界粉尘、切削液等杂质进入缸体,向内依次设置轴用斯特封、

  支撑环、O型密封圈,分别承担高压油密封、径向载荷承载、静密封防漏的作用,避免油缸出现内泄、外泄问题。从安装边界来看,这类导向油缸的安装方式多采用法兰式前安装,安装法兰的端面与缸筒轴线的垂直度公差需要控制在0.02mm/100mm以内,避免安装时产生附加的侧向应力,活塞杆端部的连接形式根据使用场景可选内螺纹、外螺纹、法兰连接、铰轴连接等,设计时需要预留足够的安装操作空间,尤其是油缸全伸、全缩状态下的周边安全距离,要避免运动过程中与周边设备构件发生干涉,同时缸筒上的油口位置会根据管路排布需求设置在侧方或者轴向位置,油口通径根据油缸运动速度需求匹配,避免通径过小导致进回油阻力过大,造成动作爬行、压力损失超标的问题。在实际选型应用中,

  需要先核算工况的最大轴向推力、最大侧向载荷、工作行程、额定工作压力几个核心参数,再匹配对应的油缸缸径、杆径、导向长度,比如在工装夹具的定位场景下,侧向载荷较小但对定位精度要求高,就可以适当缩小导向套与活塞杆的配合间隙,提升导向精度;在重型设备的推移场景下,侧向载荷较大,就需要加大导向长度,增加支撑环的数量,提升径向承载能力。另外这类导向油缸的缸筒通常采用高精度冷拔无缝钢管加工,内孔珩磨后粗糙度控制在Ra0.4以下,降低密封件的磨损速度,活塞杆表面采用镀硬铬处理,镀层厚度0.03-0.05mm,硬度达到HV800以上,提升耐磨与防锈能力,所有结构的倒角、退刀槽位置都做圆滑过渡,避免应力集中导致的部件开裂问题,缓冲结构会根据行程末端的冲击载荷大小设计,行程超过500mm的油缸通常会在缸筒两端设置可变节流缓冲,降低活塞到达行程末端时的机械冲击,延长设备整体使用寿命。
