彩色分色轮辋轮毂结构三维设计

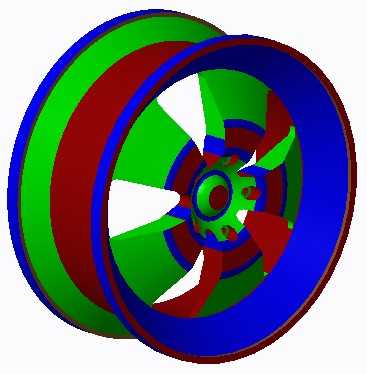

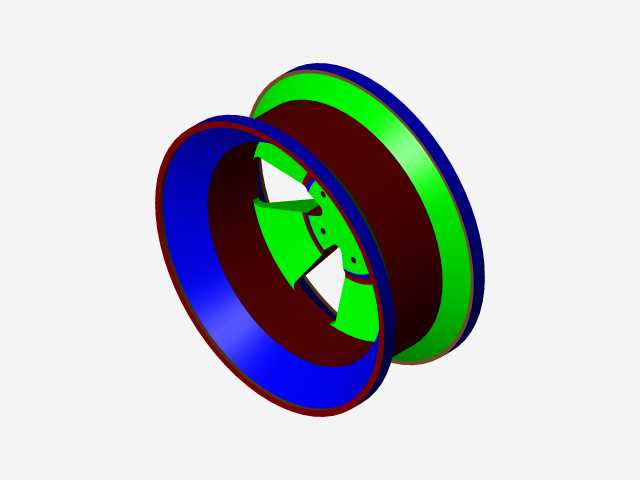

　　轮辋作为轮式行走机构的核心承载构件，在乘用车辆、工程行走设备、农用作业机械等场景中承担着固定轮胎、传递轴端扭矩、承载整机载荷的关键作用，其结构合理性直接关系到行走系统的运行可靠性与轮胎使用寿命。本次设计的轮辋结构采用多色分块建模方式，将轮缘、胎圈座、轮辐、中心安装座等不同功能区域做了明确的视觉区分，便于结构评审阶段快速识别各部件的装配边界与功能分区，减少设计沟通中的信息偏差。

　　从实际应用场景出发，该轮辋适配低压充气轮胎的安装需求，轮缘部位做了加厚圆弧过渡设计，能够在轮胎充气状态下牢牢卡紧胎圈位置，避免设备在急转弯、颠簸路面行驶时出现轮胎脱圈的风险；胎圈座区域设置了符合标准的锥度斜面，与轮胎胎圈的接触面积经过匹配校核，可均匀分散轮胎充气后的径向压力，减少局部应力集中导致的轮辋变形。轮辐部分采用了多辐条镂空式结构，在保证整体结构强度满足额定载荷要求的前提下，尽可能削减了非承载区域的材料用量，既降低了轮辋自身的转动惯量，提升行走机构的加速响应效率，也为制动系统预留了足够的散热空间，避免长时间制动产生的热量积聚在轮辋内部加速轮胎橡胶老化。

　　设计过程中优先考虑了安装适配性，中心安装孔的尺寸与轴头配合公差按照过渡配合要求设定，周边均匀分布的螺栓孔位置度严格控制在公差范围内，可直接与对应规格的轮毂轴、制动盘完成装配，无需二次加工调整。轮辋的整体宽度、名义直径均参考常用充气轮胎的规格参数设定，安装边界经过干涉校核，装配后不会与转向节、挡泥板、制动卡钳等周边部件产生运动干涉，可直接用于行走系统的虚拟装配验证、运动仿真分析环节。

　　在结构强度设计层面，针对轮辋承受的垂直载荷、驱动扭矩、侧向冲击力等不同工况载荷做了有限元分析前置校核，在辐条与轮辋本体连接的位置设置了圆弧过渡结构，避免直角连接带来的应力集中问题，即使在承受冲击载荷的工况下，应力也能均匀分散到整个轮辐结构上，不会出现局部应力超过材料屈服强度的情况。轮辋的轮缘外侧做了轻微的凸起防护结构，当设备意外剐蹭路沿或障碍物时，可优先剐蹭凸起部位，避免直接损伤胎圈座的密封配合面，延长轮辋的实际使用寿命。

　　从建模逻辑来看，整个轮辋采用参数化建模方式搭建，各部分尺寸关联对应参数，后续如果需要适配不同规格的轮胎，只需调整轮辋直径、宽度、螺栓孔分布圆直径等核心参数，即可快速生成新的轮辋模型，大幅提升同系列产品的设计迭代效率。不同功能区域的分色设置，也方便在装配环节快速识别部件，降低装配过程中的错装概率，同时在做运动仿真、渲染展示时，能够更清晰地呈现轮辋的转动状态与结构层次。
