工业设备用滚轮支撑支架装配结构

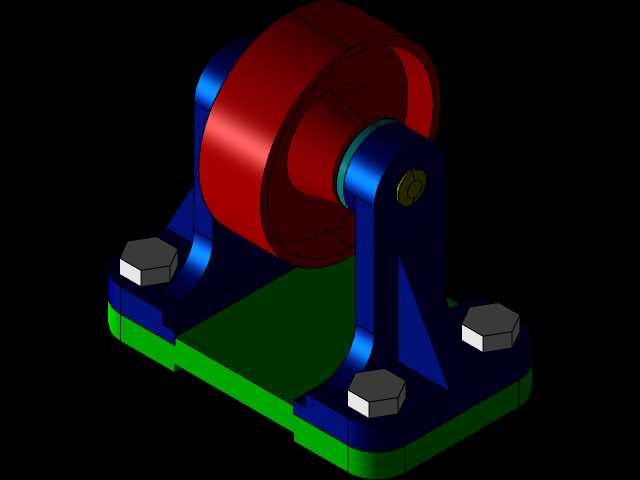

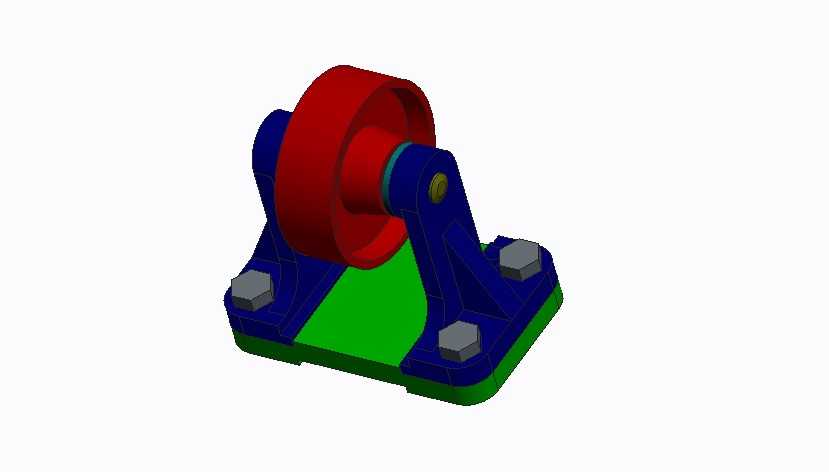

　　在工业输送线、物料导向工位、小型滑动支撑机构中，滚轮支架是承担滚轮承载、转动限位、安装固定的核心基础部件，其结构合理性直接影响滚轮运转的平顺性与长期使用的可靠性。这套滚轮支架组件采用分体式装配结构，核心由U型支撑立架、滚轮本体、转动销轴、安装底座、锁紧紧固件五个部分组成，所有部件的配合公差均按照通用机械装配要求设计，可直接适配常规工况下的滚轮支撑需求。从实际应用场景来看，这类支架常被用在生产流水线的侧边导向位，对输送中的工件进行侧向滚动限位，避免工件偏移输送轨迹；也可作为小型滑动机构的承重滚轮座，安装在移动工装、滑移平台底部，配合导轨实现低摩擦往复移动；部分轻载物料搬运场景中，也会将该类支架作为辅助支撑轮组使用，

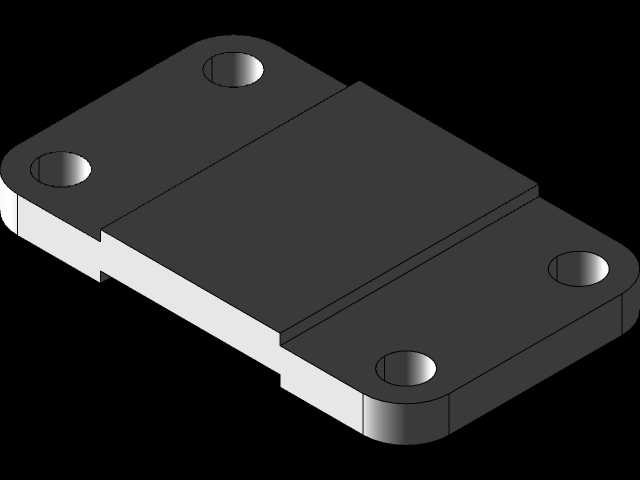

　　降低物料拖动时的摩擦阻力。设计过程中优先考虑了安装的便捷性与维护的便利性，支撑立架与底座采用一体化折弯成型的结构件，保证整体刚性的同时减少了多余的拼接焊缝，立架两侧的销轴孔采用同轴度公差管控，确保滚轮安装后不会出现偏摆卡滞的问题。滚轮部分采用中间内凹的轮面设计，既可以适配圆轨的导向需求，也能在平轨上增大接触面积降低局部压强，轮体与销轴之间预留了轴承安装位，可根据实际载荷需求选配滑动衬套或者滚动轴承，满足不同转速、不同载荷的使用要求。安装底座采用方形法兰式结构，四个角位预留了内六角螺栓的安装沉孔，安装时螺栓头可完全沉入沉孔内，不会突出底座平面影响安装贴合度，底座与支撑立架的连接位置做了三角加强筋结构，可抵消滚轮受侧向力时产生的弯矩，

　　避免立架受载变形。从安装边界来看，底座的安装孔位间距按照通用五金配件的安装尺寸规范设计，可直接适配现有工业铝型材、钢板工作台面的标准孔距，不需要额外做安装孔位的二次加工；整体装配完成后，滚轮的最高点距离底座安装面的高度经过严格管控，可保证多组支架并联安装时滚轮顶面的平面度误差控制在允许范围内，不会出现个别滚轮悬空不受力的情况。销轴的端部采用锁紧螺母限位，日常维护时只需要拆下端部的锁紧螺母即可抽出销轴更换滚轮或者轴承，不需要将整个支架从安装面拆除，大幅降低了后期维护的工作量。支架的底座底面做了平面度加工处理，安装时可与安装基面完全贴合，避免因底座不平导致支架受载后产生内应力，长期使用出现开裂变形的问题。在结构细节上，

　　支撑立架的内侧与滚轮端面之间预留了合理的轴向间隙，既可以避免滚轮转动时与立架发生摩擦，也能容纳少量的润滑脂溢出，不会出现运转过程中积尘卡滞的问题。紧固件全部采用标准内六角圆柱头螺栓，通用互换性强，现场安装维护时不需要准备特殊规格的工具。这套结构在设计时充分考虑了不同工况的适配性，轻载工况下可采用工程塑料材质的滚轮降低运行噪音，重载工况下可更换钢制滚轮提升承载能力，支架主体本身不需要做结构改动即可完成适配，具备较强的通用拓展性。对于结构设计从业者来说，这套装配结构可直接作为通用滚轮支撑模块调用，根据实际使用场景调整对应尺寸参数即可快速完成设计，不需要从零开始进行结构构思，能有效缩短相关设备的设计周期；对于设备选型人员来说，该结构的安装尺寸、承载边界清晰，可直接根据工位的载荷、安装空间要求进行选配，不需要额外做复杂的结构校核。
