建筑入口带框架弧形遮阳雨篷结构设计

　　日常做建筑配套构件建模时，这类入口带框架的遮阳雨篷是很常见的非标设计项，很多临街商铺、单元楼入口、小型办公空间的门头改造都会用到这类结构，它的核心作用是在入口区域形成一块无遮挡的遮蔽空间，避免雨天开门时雨水直接淋到进门人员身上，同时夏季正午时段可以遮挡直射的阳光，避免入口处的玻璃门被长时间暴晒导致室内区域升温过快，也能减少阳光直射人眼造成的进出视线干扰。

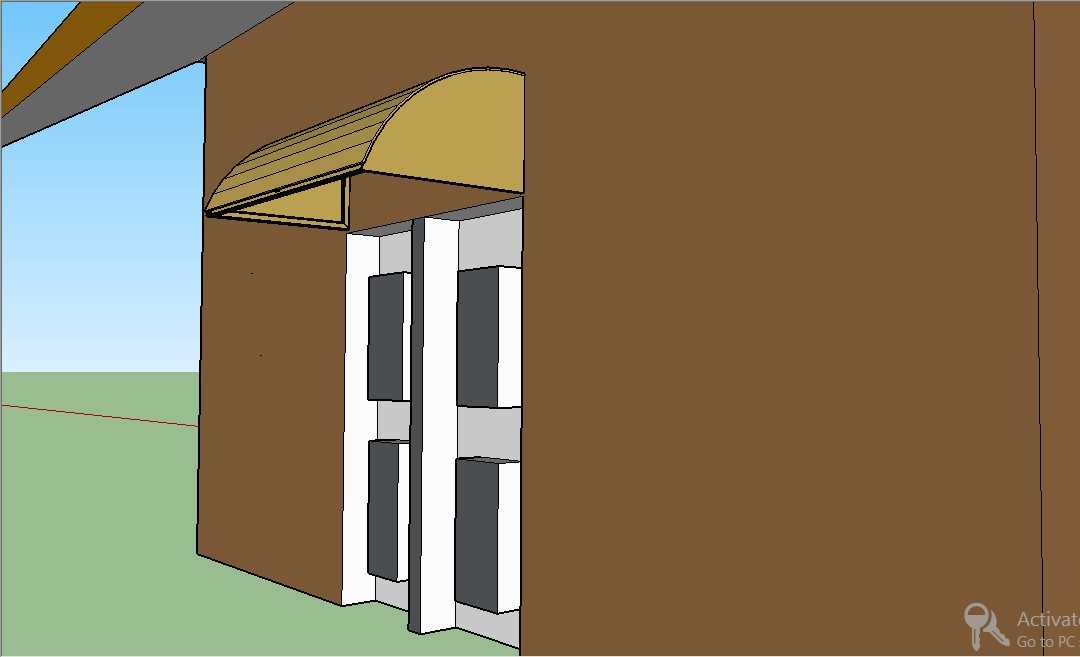

　　从结构设计逻辑来看，这个方案采用了外挑弧形篷体搭配侧边支撑框架的形式，没有采用常见的斜拉索或者顶部后置埋件的固定方式，而是将支撑框架直接贴合在门洞两侧的墙体立面安装，这种固定方式对墙体的承重要求更低，不需要在墙体内部做额外的预埋承重结构，对于既有建筑的后期加装场景适配性更好，尤其是很多砖混结构的老商铺门面，墙体内部没有预留混凝土承重块，采用这种侧边框架贴合固定的方式，只需要使用膨胀螺栓在墙体立面做多点固定就能满足承重要求，安装施工的难度更低，后期维护更换也更方便。

　　篷体部分做了弧形拱起的造型，相比平直的平板式遮阳篷，弧形结构的排水效率更高，雨天落在篷面上的雨水会顺着弧形曲面自然流向篷体两侧，不会在篷面中部形成积水区，也就避免了长期积水导致的篷面变形、接缝渗漏问题。同时弧形造型相比平直篷体的风阻更小，遇到大风天气时，气流可以顺着弧形曲面快速导流，不会在篷面下方形成强风压区把篷体掀翻，结构的抗风稳定性更好。篷体的外挑长度控制在常规入口的合理范围内，刚好覆盖门洞前方的站立区域，不会因为外挑过长导致入口区域光线被过度遮挡，也不会因为外挑过短起不到遮蔽作用。

　　侧边的支撑框架采用了矩形截面的型材拼接结构，框架的竖向构件完全贴合门洞侧边的墙体安装，横向构件一方面连接固定篷体的边缘，另一方面也对门洞侧边的墙体起到一定的装饰遮挡作用，框架和篷体的连接位置做了隐藏式的固定点设计，不会外露螺栓头影响外观效果。在建模过程中需要重点核对安装边界尺寸：首先是框架的竖向高度，要和门洞的整体高度匹配，框架底部不能遮挡门洞的正常通行高度，避免人员进出时碰头；其次是篷体的外挑距离，要结合入口前方的台阶宽度来确定，保证遮蔽范围能覆盖到台阶的最外侧一步；最后是框架和墙体的贴合面，要预留出密封胶的打胶间隙，避免安装后雨水顺着框架和墙体的接缝渗入墙内。

　　这类结构在实际应用中还可以根据现场需求调整篷面的材质，比如采用耐力板、彩钢板或者金属雕花板，不同材质对应的框架承重参数也需要做对应调整，建模时已经预留了材质替换的参数接口，调整篷面厚度时不需要重新改动整体框架的装配关系。另外篷体的弧形曲率也可以根据门头的整体装修风格做调整，比如加大曲率做成更圆润的造型，或者减小曲率做成偏平直的微弧造型，框架的型材截面尺寸也可以根据外挑长度的变化做等比例缩放，保证结构强度满足当地的风雪荷载要求。在实际安装时，框架的底部要做轻微的向外倾斜坡度，避免框架表面积水顺着墙体流到门洞位置，篷体和框架的连接位置要设置连续的密封胶条，杜绝拼接缝的渗水隐患。
