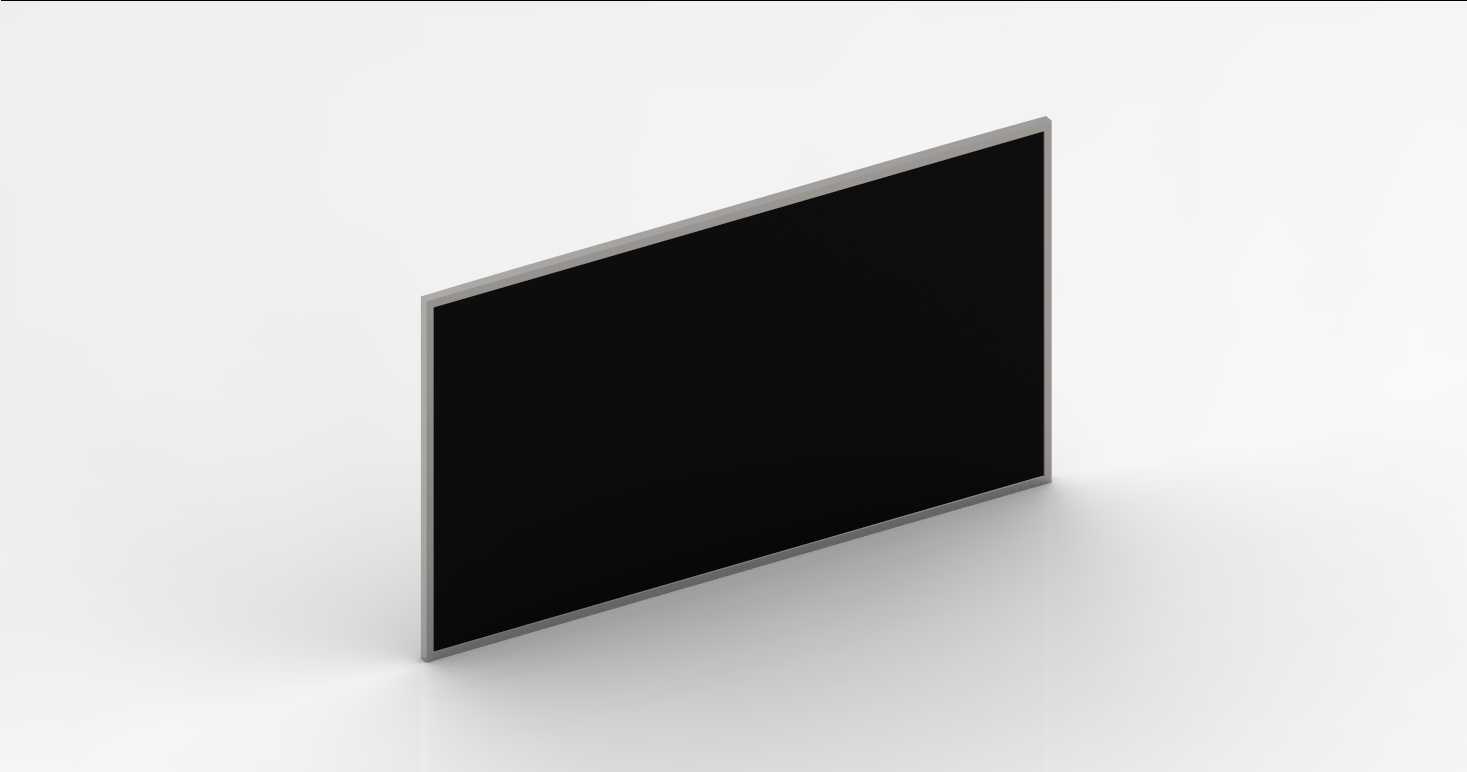

三星49英寸RU7100液晶显示设备结构

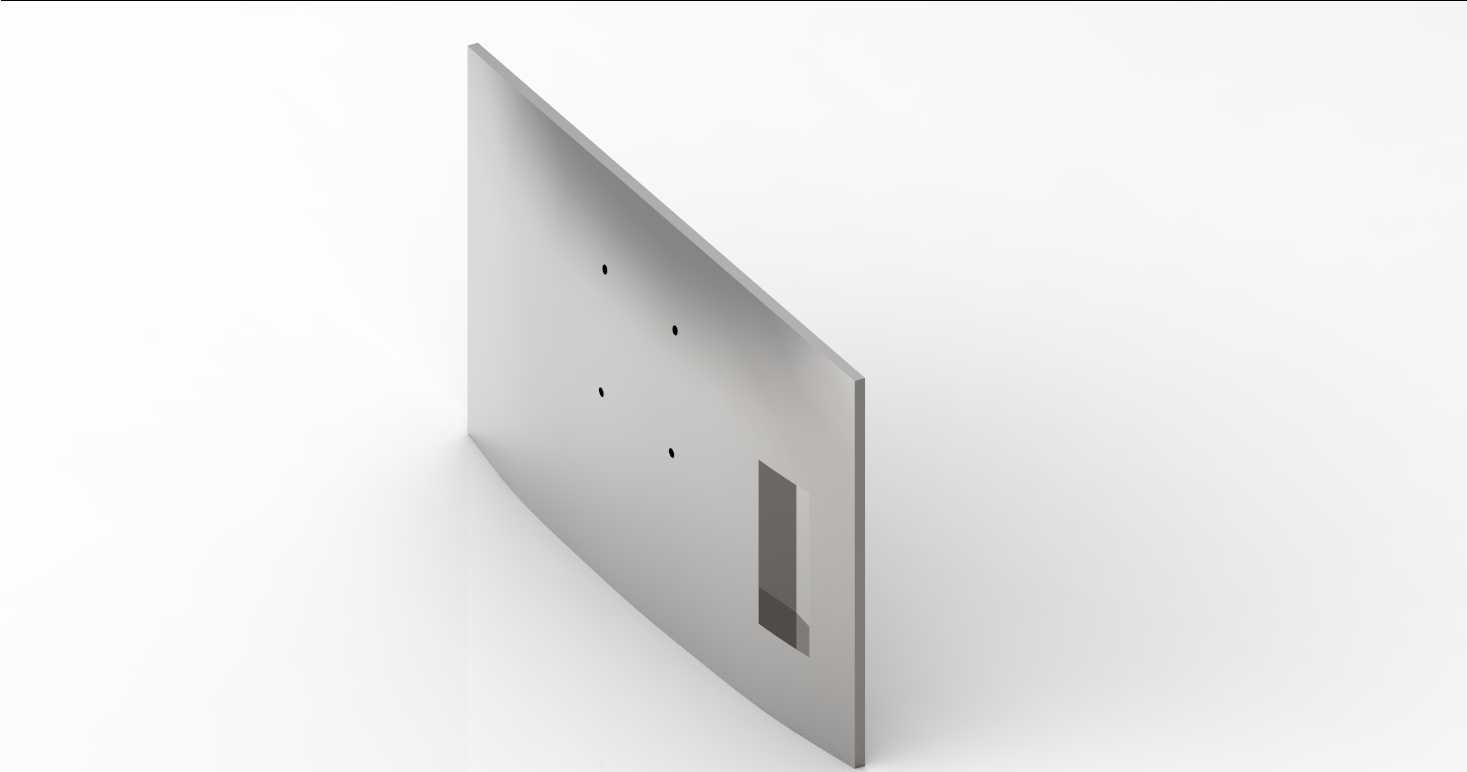

　　这款49英寸液晶显示终端的三维结构，在做结构还原的时候首先要考虑家用客厅壁挂、桌面摆放两种主流安装场景的适配性，日常使用中用户既会选择搭配原厂底座放置在电视柜上，也会选用标准VESA壁挂件固定在墙面，所以建模初期就把背部安装孔位的位置公差、孔距尺寸做了精准还原，孔位周边的加强筋结构也按照实际产品的注塑强度做了对应设计，避免安装时出现壳体受力开裂的问题。从实际使用场景来看，这类大屏显示设备多用于家庭影音娱乐、商用门店信息展示、小型会议室投屏等场景，所以整机的边框宽度、屏幕占比都贴合当下主流的窄边框设计思路，前壳的边框做了微弧过渡处理，既能够减少屏幕边缘的视觉厚重感，也能避免直角边框在搬运安装过程中出现磕碰掉漆、划伤安装人员的问题。

　　整机的结构拆分上，前壳与屏幕模组的配合间隙控制在0.2mm以内，屏幕模组通过四周的卡扣与背部的金属衬板固定，金属衬板一方面承担屏幕的承重作用，另一方面也能屏蔽内部驱动板的电磁干扰，避免屏幕显示出现水波纹、信号串扰的问题。背部的壳体做了分区的散热格栅设计，对应内部驱动主板、电源板的发热位置，格栅的开孔方向朝下倾斜，既能够保证热空气自然上升排出的风道顺畅，也能避免日常使用中灰尘、泼溅的液体直接进入机身内部，提升设备的长期使用可靠性。接口区域设置在背部靠下的侧方位置，包含HDMI、USB、网线、射频天线等常用接口，接口的排布间距做了合理预留，即便是插着较粗的HDMI线材、U盘等设备，也不会出现相邻接口互相干涉无法同时使用的问题，

　　接口周边的壳体做了加厚处理，频繁插拔线材的时候不会出现壳体开裂、接口松脱的情况。底部的支撑脚安装位做了内嵌式的金属螺母嵌件，相比直接在塑料壳体上攻丝的结构，金属嵌件能够承受更大的锁紧力，长期摆放也不会出现脚架松动、整机前倾的问题，两个支撑脚的间距刚好适配主流1.2米宽度电视柜的摆放尺寸，不会出现脚架超出电视柜边缘的情况。整机的厚度控制上，最薄的屏幕区域厚度不到10mm，背部驱动板区域的凸起厚度也控制在50mm以内，不管是壁挂还是桌面摆放都不会占用过多空间，壁挂的时候离墙距离可以控制在20mm以内，视觉上更加简洁贴合墙面。在做结构建模的时候，特意把屏幕的黑边宽度、底部品牌标识的位置、指示灯的开孔位置都做了1:1的还原，

　　指示灯做了半透明的导光柱结构设计，光线从内部LED发出后经过导光柱漫射，不会出现刺眼的强光，待机状态下的光线柔和不影响夜间观影体验。背部的走线槽结构也做了对应还原，用户外接设备的线材可以顺着走线槽整理到设备中部，从壁挂支架的空位引出，避免线材杂乱外露影响美观。从结构强度设计来看，整机的塑料壳体壁厚均匀控制在2.5mm，卡扣位置的壁厚做了局部加厚到3mm，卡扣的配合深度为1.5mm，既能够保证前后壳装配的牢固度，也方便售后维修的时候拆卸，不会出现拆壳时卡扣断裂的问题。屏幕模组与前壳之间预留了0.1mm的缓冲泡棉安装位，泡棉可以在运输过程中吸收震动，避免屏幕受挤压出现碎裂、漏液的问题，同时也能阻挡灰尘从边框缝隙进入屏幕内部。电源板与金属衬板之间预留了2mm的绝缘片安装位置，避免高压区域与金属件接触出现漏电风险，绝缘片的固定柱位置也做了对应建模，还原实际装配的定位结构。
