传感器配套长圆形控制箱防护端盖结构

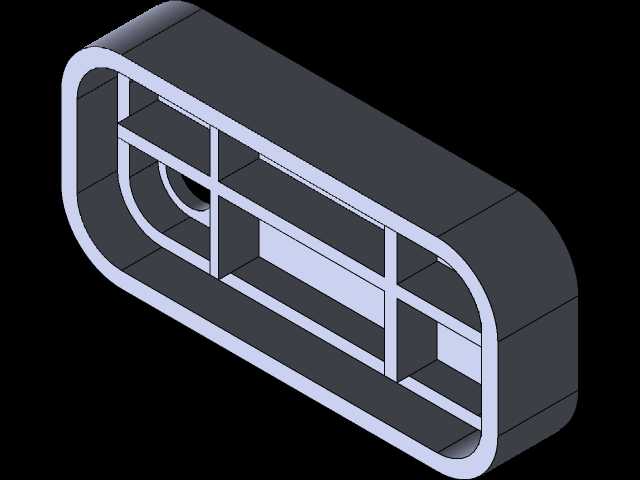

　　在工业传感检测单元的配套防护结构设计中，这类长圆轮廓的控制箱端盖，主要承担壳体密封、内部元器件防护、安装定位的核心作用，常见于光电类、接近类传感器的外置控制模块、接线集成箱体上，适配生产线侧边安装、设备机架内嵌、狭小空间布线的多种安装场景。从结构设计逻辑来看，整体采用长圆形跑道式外轮廓，规避了直角结构的应力集中问题，同时适配狭长型的内部电路板排布，能在有限的安装宽度内最大化利用内部容置空间，端盖内侧设置的纵横交错加强筋，并非随意排布：横向筋条对应内部PCB板的安装支撑位，可直接承托电路板避免受外力挤压变形，纵向筋条将内部分隔为多个独立腔室，分别对应接线端子区、信号处理模块区、电位器调节区，既可以提升端盖整体的抗形变能力，

　　在注塑成型时也能减少壁厚不均导致的缩痕、翘曲问题，同时筋条的高度经过精准核算，与壳体扣合后刚好与内部元器件预留0.3-0.5mm的安全间隙，不会出现压件、干涉的问题。端盖侧边预留的半圆型避让孔，是专门为传感器线缆出线、航空插头对接设计的，孔位边缘做了R1.2的圆角过渡，避免穿线时割破线缆绝缘层，同时该孔位与箱体本体的半圆槽扣合后形成完整的穿线孔，可配套密封圈实现IP65级的进线密封，适配车间多粉尘、少量切削液飞溅的工况。从安装边界来看，这类端盖的整体外轮廓长宽比控制在2.3:1，厚度方向的凸起高度不超过18mm，安装时不需要额外预留过大的操作空间，端盖与箱体的配合采用止口扣合结构，止口的配合公差选H7/h6的间隙配合，

　　既保证装配时的顺畅度，又能控制配合间隙在0.1mm以内，避免灰尘、水汽从配合缝隙渗入。在实际工况使用中，这类端盖需要承受日常的设备擦拭外力、车间温度变化带来的热胀冷缩形变，因此内侧筋条的排布特意做了等间距设计，相邻筋条的间距控制在12-15mm之间，保证端盖平面的受力均匀，即使受到垂直方向150N的按压外力，平面形变量也不会超过0.2mm，不会触碰到内部的电子元器件造成短路或元件损坏。设计时还考虑了批量生产的工艺性，所有转角位置都做了不小于R0.8的圆角，避免注塑时出现应力开裂，脱模斜度控制在1.5度，既方便模具脱模，又不会影响与箱体的配合精度，端盖的壁厚均匀控制在2mm，加强筋的厚度为壁厚的0.6倍，

　　从根源上避免注塑成型时出现缩水、气泡等外观缺陷。在设备实际装配环节，这类端盖不需要额外的紧固件，通过止口与箱体卡合后，再配合箱体侧边的两颗固定螺丝即可完成锁紧，装配效率比传统的四方端盖提升近30%，同时长圆形的外轮廓在安装时不需要刻意找正角度，即使绕安装轴线有小角度偏转，也不会影响整体的外观协调性，特别适合自动化产线上快速装配的需求。针对不同的使用场景，这类端盖的结构还可以做灵活调整：如果是用于户外工况，可在止口位置增加密封圈安装槽，配套三元乙丙橡胶密封圈提升防水等级；如果是用于强电磁干扰的车间环境，可在端盖内壁预留导电涂层的喷涂让位，实现电磁屏蔽效果；如果需要在端盖表面设置指示灯、调节旋钮，也可以在平面的预留区域直接开孔，不需要改动整体的加强筋布局，结构拓展性较强。
