传感器配套接触臂结构三维设计

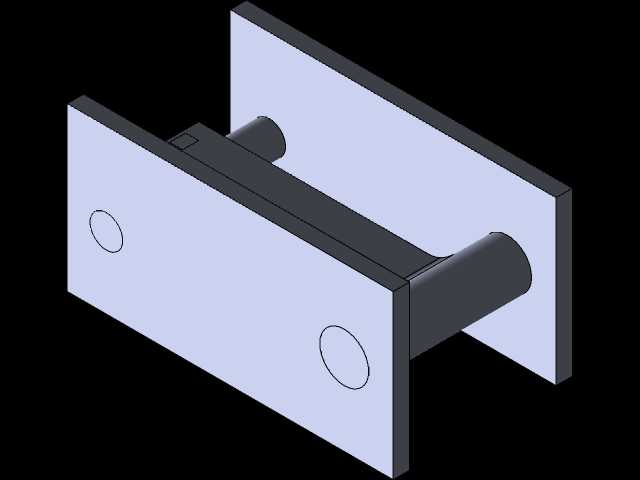

　　在工业检测类设备的装配场景里，接触臂是触发式位移、位置传感器的核心力传导部件，常见于自动化生产线的工件到位检测、工装夹具的夹紧确认、精密测量设备的触点触发环节，其结构合理性直接决定传感器的触发精度、响应寿命与安装适配性。这款接触臂采用双侧安装板配合中间圆柱销轴的对称式结构，两块平行布置的矩形安装板作为整个部件的承载基体，板面上预留的圆形沉孔用于穿设固定螺栓，可直接将组件锁紧在传感器的安装基座或者设备的安装立面上，安装时无需额外加工转接支架，能适配多数常规工业传感器的安装孔位间距。中间贯穿两块安装板的圆柱轴段是接触动作的核心执行部分，轴段两端与安装板的连接位置做了轴肩限位设计，既可以保证轴段与安装板的同轴度，

　　避免长期往复动作后出现轴段偏磨、卡滞的问题，也能承受接触动作带来的径向冲击力，防止轴段从安装板上脱出。从安装边界来看，两块安装板的外侧平面间距、轴段伸出安装板内侧的长度、安装孔的中心距都按照通用工业传感器的配套尺寸做了适配设计，安装时只要保证安装面的平面度公差在0.1mm以内，螺栓锁紧扭矩控制在合理区间，就不会出现安装应力导致的部件变形。设计过程中优先考虑了接触动作的力传递路径，当外部工件触碰圆柱轴段时，作用力会沿着轴段径向均匀传递到两侧的安装板上，再通过安装板传导到后端的传感器触发端，整个传力路径没有冗余的结构转折，能最大限度降低力传递过程中的损耗，保证传感器触发的响应速度，同时对称式的结构也能抵消单侧受力带来的偏转力矩，

　　避免长期单侧受力导致的安装板变形、轴段倾斜问题。在实际工况适配方面，这种结构的接触臂可以适配不同的接触行程需求，轴段的圆柱面接触形式相比传统的尖头、平头接触件，拥有更大的接触容错角度，即使工件到位时存在一定的位置偏差，只要触碰到圆柱轴段的圆周面，就能顺利触发传感器信号，不会因为接触角度偏差出现触发失效的问题。安装板的厚度、轴段的直径都经过受力校核，能够承受常规工业生产线上工件接触时的反复冲击，不会因为长期循环载荷出现结构疲劳断裂。结构上没有设计复杂的卡扣、薄壁等易损结构，整体零件数量少，加工工艺性好，两块安装板可以采用常规的板材铣削加工成型，圆柱轴段采用标准圆料车削即可，装配时只需要将轴段压入安装板的对应孔位，不需要额外的焊接、

　　粘接工序，装配后的整体结构刚性充足，日常维护时如果出现轴段磨损，只需要压出旧轴更换新轴即可，不需要整体更换整个部件，能降低设备的后期维护成本。在实际生产线应用中，这类接触臂常配套在流水线的工件到位检测工位，当输送线上的工件移动到检测位置时，工件侧面推动接触臂的圆柱轴段，轴段带动安装板产生微小位移，触发后端的传感器输出到位信号，控制流水线的启停或者下一工序的动作；也可以用在工装夹具的夹紧确认环节，当夹具夹紧工件后，夹具的活动臂推动接触臂触发传感器，反馈夹紧完成的信号，避免未夹紧就启动加工导致的工件飞出、加工报废问题。设计时还考虑了不同安装方向的适配性，整个结构没有方向性的限位结构，既可以水平安装检测水平方向的位移，也可以垂直安装检测垂直方向的接触动作，安装时只需要调整固定螺栓的锁紧方向，就能适配不同的安装空间需求，不需要对结构做额外的修改。
