电磁阀用螺线管线圈组件结构设计

　　在流体控制系统的阀类部件设计中，螺线管作为电磁阀的核心驱动执行单元，其结构合理性直接决定整阀的响应速度、动作可靠性与安装适配性。本次设计的螺线管体，主要适配气动、液动管路系统中的通断类、换向类电磁阀，常见应用场景覆盖工业自动化生产线的气路控制、液压站的油路通断、民用给排水系统的电控水阀、暖通空调系统的冷媒流量调节等场景，作为将电信号转化为机械驱动力的核心部件，承担着驱动阀芯完成位移、实现阀口开闭或换向的核心功能。

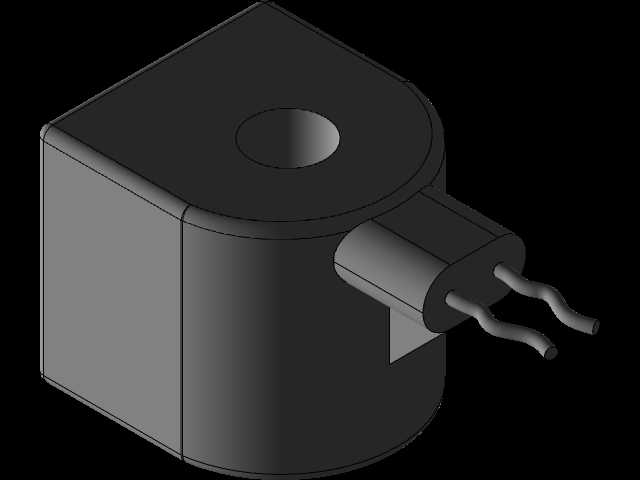

　　从功能特性来看，该螺线管体采用塑封式结构设计，线圈绕组完全封装在高强度工程塑料壳体内部，可有效隔绝工作环境中的水汽、粉尘、油污侵蚀，适配多粉尘、高湿度的工业现场工况，避免绕组绝缘层破损引发的短路故障。壳体一侧预留的两个插片式接线端，采用标准接插件间距设计，可直接适配行业通用的快插接线端子，无需额外焊接接线，现场装配时可直接插接完成电气连接，大幅降低现场布线的工时消耗，同时避免虚焊、脱焊导致的接触不良问题。线圈中心的通孔为阀芯动铁芯的运动腔室，设计时严格控制腔室内壁的圆柱度与表面粗糙度，减少动铁芯往复运动时的卡滞风险，保证通电后动铁芯可在电磁力作用下顺畅完成吸合动作，断电后在复位弹簧作用下快速回位，整阀动作响应延迟可控制在数十毫秒级别，满足高频通断的控制需求。

　　设计过程中，首先围绕电磁驱动力的需求完成绕组参数的匹配计算，根据额定工作电压、所需吸合力、行程参数确定漆包线线径、绕组匝数与绕制层数，保证在额定电压下可产生足够的电磁吸力克服弹簧阻力与流体压力推动阀芯动作，同时避免绕组温升过高导致的绝缘老化加速。壳体外形采用方圆形结合的结构，主体方形结构可在安装时与阀体上的定位槽配合，防止螺线管工作时发生周向转动，导致接线端受力松脱；上部的圆弧过渡结构可减少塑封成型时的应力集中，避免温度循环变化下壳体出现开裂问题。出线端的凸台结构做了加厚处理，接插件插装时的受力可通过凸台分散到整个壳体端面，避免插拔力直接作用在绕组封装层导致内部引线断裂。

　　安装边界方面，该螺线管体的中心通孔直径适配常规通径电磁阀的动铁芯尺寸，方形壳体的外轮廓尺寸匹配标准电磁阀的线圈安装腔空间，安装时可直接嵌入阀体的线圈安装位，通过上部的压盖或锁紧螺母完成固定，无需额外设计定制安装支架。接线端的伸出长度经过核算，既保证接插件插接后有足够的接触面积，又不会因为伸出过长导致与周边管路、结构件发生干涉，在密集排布的阀岛组件中也可顺利完成接线操作。壳体整体的绝缘等级满足工业电气设备的相关要求，可在常规工业环境温度范围内长期稳定工作，绕组的封装层同时具备一定的抗振动性能，适配工程机械、移动设备等存在持续振动的安装场景，不会因为长期振动导致绕组松散、引线断裂。

　　在结构细节处理上，壳体的所有棱角均做了圆角过渡，一方面避免装配时锐边划伤操作人员的手部，另一方面减少塑封过程中的材料填充缺陷，保证壳体内部无气泡、缩孔等成型问题，提升整体结构强度。中心腔室的两端设计有同轴定位止口，与阀体、导磁套装配时可保证同轴度误差控制在极小范围内，避免动铁芯运动时出现偏磨，延长部件的使用寿命。接线端的插片采用镀锡处理，提升导电性能的同时增强抗氧化能力，长期在潮湿环境下工作也不会出现接触电阻过大的问题。
