泵体端盖连接总成结构设计

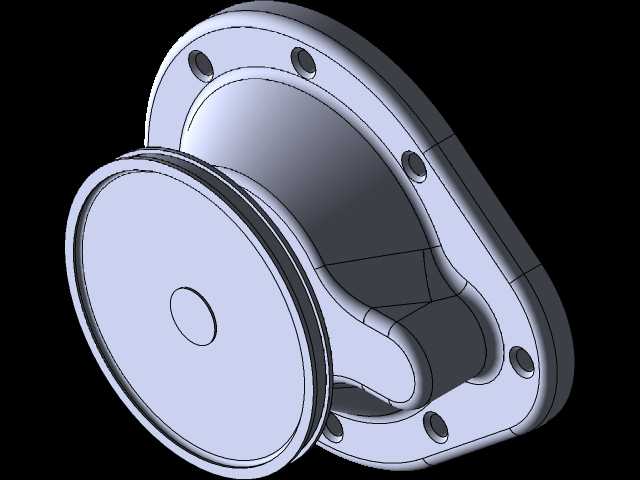

　　在流体输送系统的结构设计环节，泵体连接端的总成部件一直是影响整机运行可靠性的核心结构，很多现场运维反馈的渗漏、连接螺栓疲劳断裂、端盖形变超差问题，追根溯源都和总成结构的设计合理性直接相关。这套泵总成的结构设计，核心围绕应力测试场景的教学演示需求搭建，完全还原了工业现场泵端连接的实际受力状态，没有做多余的工艺简化，能让学习者直观理解法兰连接结构在承压状态下的载荷分布逻辑。

　　从实际应用场景来看，这类带法兰连接结构的泵端总成，广泛适配在中小型容积式泵、离心泵的端盖密封位置，不管是工业循环水系统、小型液压动力单元，还是教学实验台的应力测试工位，都能看到同结构的实际应用。设计过程中首先考虑的是安装边界的适配性：法兰端面上的安装孔采用非对称排布，对应泵壳上的预制螺孔位置，孔位的同轴度公差控制在0.02mm以内，避免安装时出现螺栓别劲、附加安装应力的问题；法兰端面的密封槽宽度和深度按照常规O型圈的压缩量要求设计，预留了15%的压缩变形空间，既能保证静态密封的可靠性，也不会因为压缩量过大导致密封圈过早老化失效。

　　结构功能层面，这个总成部件承担着三个核心作用：一是作为泵腔的承压端盖，承受泵运行过程中内部流体产生的静压力与脉动压力，因此端盖主体的壁厚按照1.5倍额定工作压力的强度要求核算，在法兰与端盖主体的过渡位置做了大圆角过渡处理，避免直角位置出现应力集中，这也是应力测试环节重点观测的区域——很多泵端盖的疲劳开裂故障，都最先出现在这个过渡圆角位置；二是作为外部连接件的安装基准，端盖外侧的凸台结构用于连接泵的驱动端支架或者外接管路，凸台的圆柱面同轴度和端面跳动公差都按照IT7级精度设计，保证外接部件安装后不会出现偏心，避免运行过程中产生额外的振动载荷；三是为内部流道提供平滑的过渡型面，端盖内侧的曲面完全和泵壳内部流道顺滑衔接，没有突兀的台阶或者棱角，减少流体在腔体内的湍流损失，降低泵运行过程中的水力噪声。

　　设计思路上没有一味追求壁厚的增加来提升强度，而是通过结构的应力分布优化来实现轻量化与可靠性的平衡：在法兰螺栓孔的位置做了局部加厚处理，对应螺栓预紧力的载荷传递路径，而在端盖非承压的外侧区域做了合理的壁厚减薄，既减少了铸件的材料消耗，也避免了壁厚不均导致的铸造缺陷。安装边界的尺寸设计充分考虑了现场拆装的操作空间，法兰外缘到相邻安装孔的距离预留了足够的扳手操作空间，不需要使用特殊的异形工具就能完成螺栓的拆装作业，后期维护的便利性更高。

　　针对应力测试的教学需求，整个总成的各个配合面都保留了实际工业产品的公差要求，装配关系完全和量产产品一致：端盖与泵壳的止口配合采用H7/h6的间隙配合，既能保证装配时的定位精度，也不会因为配合过紧导致拆装困难；螺栓的预紧力按照法兰连接的标准要求核算，保证各个螺栓的预紧力均匀，避免因为预紧力不均导致端盖翘曲、密封失效。在应力测试过程中，可以通过在过渡圆角、螺栓孔周边、凸台根部粘贴应变片的方式，直观采集不同压力工况下的结构应力数据，和仿真计算的结果做对标，帮助学习者理解结构强度设计的实际逻辑，而不是停留在书本上的理论公式层面。

　　很多刚接触机械设计的从业者容易忽略这类端盖结构的细节设计，比如把法兰上的安装孔做成均匀排布，看似加工方便，实际安装时会和泵壳内部的流道或者加强筋位置干涉；又比如过渡位置采用直角设计，看似建模简单，实际承压时应力集中系数会比圆角结构高2-3倍，很容易在交变载荷下出现疲劳失效。这套总成结构的每一处细节，都是实际工程经验的具象化体现，不管是用于教学场景的应力测试演示，还是作为同类型泵产品设计的结构参考，都具备很强的实际参考价值。
