废旧轮胎钢丝剥离分离设备结构设计

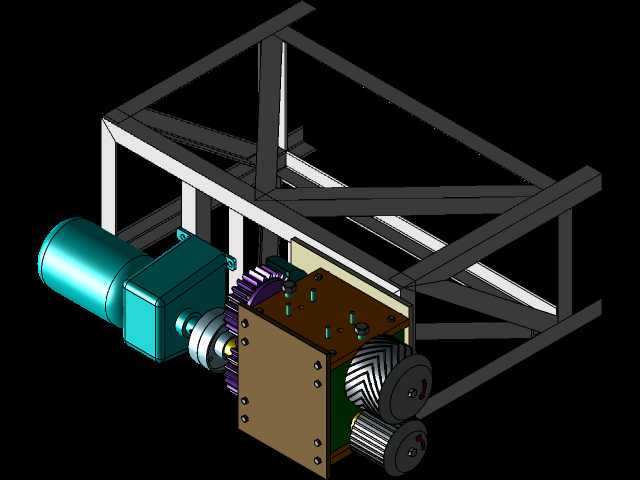

　　在废旧轮胎资源化回收处理的产线环节中，钢丝与橡胶的彻底分离是决定后续胶粉纯度、钢丝回收价值的核心工序，这套分离设备正是针对该工序的作业需求完成的结构设计。设备整体采用方管焊接桁架作为承载主体，框架结构经过受力校核，能够抵消辊轴咬合作业时产生的持续径向冲击力，避免长期运行出现结构形变，桁架的镂空设计既减轻了设备整体自重，也方便日常运维时对传动部件、辊组的检查与易损件更换，无需大面积拆解护罩即可完成常规维护作业。动力端采用减速电机直联的传动布局，电机输出端通过联轴器与齿轮减速单元连接，减速单元的输出轴直接驱动主挤压辊，省去了多余的皮带传动环节，既减少了传动损耗，也避免了皮带打滑带来的转速波动，保证钢丝剥离过程中辊面线速度稳定，

　　不会因转速突变出现橡胶撕扯不匀、钢丝卡滞的问题。核心作业单元采用带有人字齿纹的双辊差速咬合结构，两个辊筒的表面齿形经过角度优化，咬合进料时既能牢牢咬住轮胎碎块，又能通过差速转动产生的剪切揉搓力，将嵌在橡胶内部的钢丝束完整剥离出来，不会将钢丝碾成过短的碎段，方便后续钢丝的集中收集与回炉重炼；辊筒旁侧设置的限位挡块可以根据待处理碎料的粒径调整咬合间隙，适配不同破碎粒度的轮胎块进料，避免间隙过大导致剥离不彻底、间隙过小造成辊面异常磨损。设备的安装底座预留了标准的地脚螺栓孔位，整体外形尺寸为1525x625x1465，属于中小型处理单元，既可以单独布置在小型回收站点的处理工位，也可以通过进料斗、出料输送机与前端破碎设备、

　　后端胶粉筛分设备串联，组成完整的轮胎回收处理线，安装时只需保证底座水平度偏差不超过千分之二，即可满足长期稳定运行的基础要求。设备的传动侧全部设置了可拆卸的防护盖板，既可以防止作业过程中碎料飞溅伤人，也能避免灰尘、橡胶碎屑进入齿轮啮合区域，延长传动部件的使用寿命；接线端预留了标准的电机接线端口，可直接接入产线的电控系统，配合电流检测元件还能实现卡料自动反转的保护功能，当辊筒咬合过硬异物导致电流超过阈值时，电控系统自动控制辊组反转吐出异物，避免电机过载烧毁或者辊齿崩损。从实际作业的适配性来看，这套结构没有采用复杂的液压调节机构，全部间隙调整采用手动螺栓锁紧结构，运维门槛低，适合回收行业一线操作人员快速上手，

　　不需要经过长期的专业培训即可完成日常操作与间隙校准，易损的辊齿采用模块化设计，单个齿块磨损后可单独更换，无需整体更换辊筒，大幅降低了设备的长期使用成本。在结构设计过程中，重点对辊轴的受力点进行了加强处理，轴承座采用加厚铸铁材质，安装位置通过加强筋与主框架焊接为一体，能够承受连续24小时作业的交变载荷，不会出现轴承座松动、辊轴偏移的问题；出料端的导料板采用倾斜角度设计，剥离后的橡胶颗粒与钢丝会顺着导料板滑落到出料输送设备上，不会在设备内部积料，减少了人工清料的工作量。
