煤炭采样用锤式破碎分离设备结构

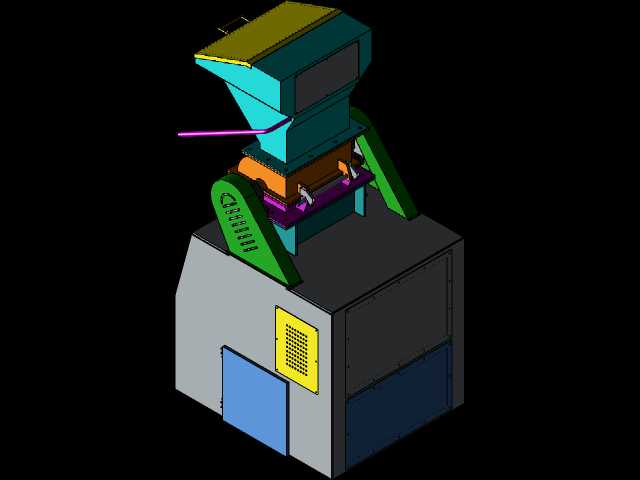

　　在煤炭采制样作业环节中，入料原煤往往夹杂不同粒径的矸石、煤块，直接送检会出现样本代表性不足的问题，这套锤式破碎分离结构正是针对采样环节的样本预处理需求设计，可直接集成在煤炭采样流水线的预处理工位，完成入料样本的破碎与初步分离作业，避免人工破碎样本带来的粒径不均、样本偏差问题。设备整体采用立式分层布局，上部为入料导料腔，采用敞口斜向导料结构，入料端做了加宽扩口设计，可适配采样机械手的落料轨迹，无需额外加装导料溜槽即可承接自动采样设备输出的煤样，导料腔内壁做了倾斜顺滑过渡，避免湿黏煤样挂壁堵料。破碎腔布置在导料腔下方，核心破碎组件采用铰接式锤片结构，锤片通过销轴铰接在转子盘上，转子运转时锤片在离心力作用下向外甩开，

　　对进入腔体内的煤块进行冲击破碎，遇到难以破碎的硬质矸石或金属异物时，锤片可绕销轴回转避让，避免刚性冲击造成锤片断裂或转子轴变形，相比刚性破碎齿结构，抗异物卡滞能力更强，适配煤炭采样场景中物料成分复杂的工况。破碎腔下方设置筛分式分离结构，符合粒径要求的煤样会透过筛网落入下方集料仓，不符合粒径要求的大块物料会在腔体内继续被锤片冲击破碎，直至粒径达标透筛，同时分离结构可将破碎过程中混入的轻质杂物通过侧向风道引出，避免杂物混入最终煤样影响检测结果。设备下部为机架与集料仓集成结构，机架采用方管焊接框架结构，外部覆盖钣金护板，护板上开设通风散热栅格，可兼顾转子组件运转时的散热需求与安全防护要求，集料仓采用抽拉式门体结构，

　　方便操作人员快速取出制备完成的煤样，无需拆解设备主体。从安装边界来看，设备整体占地尺寸适配移动采样站与固定采样楼的安装空间，底部预留标准地脚安装孔位，可直接通过膨胀螺栓固定在采样车间的混凝土地面上，入料口高度匹配常规采样机械手的落料高度，出料口高度适配后续样本缩分设备的入料高度，无需对现有采样流水线做大规模改造即可完成对接。设计过程中重点考虑了湿黏煤样的堵料问题，导料腔与破碎腔的内壁均做了大角度倾斜设计，不存在直角积料死角，锤片与筛网之间的间隙可根据出料粒径要求快速调整，适配不同检测项目对煤样粒径的要求，转子组件的轴承座采用外置式设计，方便日常维护时加注润滑脂与更换轴承，无需拆解破碎腔主体即可完成常规保养作业。

　　设备的侧方设置有检修快开门，打开后可快速更换磨损的锤片与筛网，减少设备停机维护时间，适配采样车间连续作业的需求。在实际应用场景中，该设备除了用于煤炭采制样环节的样本破碎，也可用于其他中等硬度脆性物料的小批量破碎作业，比如矿石采样、固废破碎采样等场景，通过更换不同孔径的筛网即可调整出料粒径，满足不同物料的破碎要求。整体结构设计充分考虑了采样作业的实际工况，没有冗余的复杂结构，所有易损件均采用快拆设计，日常维护操作简单，运转时的动平衡经过校准，整机运转振动小，无需做特殊的减震基础即可稳定运行。
