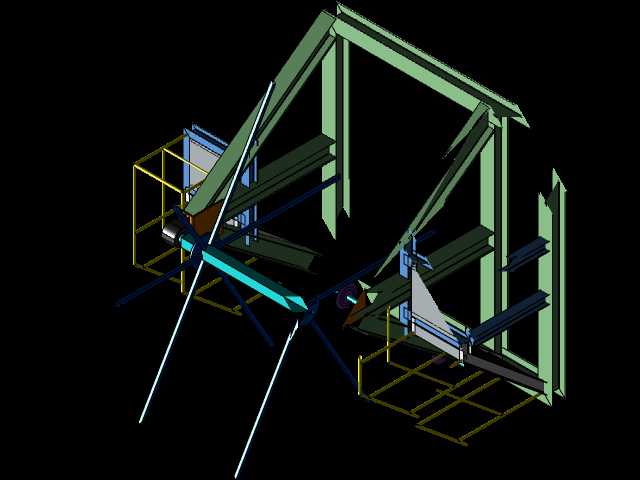

重型皮带卷绕机架结构三维设计

　　设备的核心卷绕辊筒安装在框架中部的轴承座支撑位上，辊筒轴线与框架侧边的导向斜梁保持严格平行，导向斜梁的作用是在皮带收卷过程中对皮带边缘进行限位导向，避免皮带在卷绕过程中出现跑偏、层间错位的问题，毕竟重型输送带内部带有钢丝芯或者多层帆布芯，一旦卷绕错位，不仅会导致整卷皮带报废，还可能在卷绕过程中出现皮带弹出的安全隐患。框架两侧预留的操作平台采用格栅式防滑踏板设计，周边设置了可拆卸式安全护栏，现场作业人员可以站在平台上调整皮带位置、观察卷绕状态，平台的安装高度刚好与辊筒轴线齐平，符合人体工程学操作高度，不需要作业人员长时间弯腰或者抬手操作。设备底部的安装底座采用了扩展式地脚布局，每个地脚位置都预留了地脚螺栓安装孔，在矿山、港口、建材加工等长距离散料输送场景中，皮带输送机的日常运维、皮带更换作业始终是现场运维的核心痛点之一，尤其是宽度超过1.2米、单卷长度数百米的重型工业输送带，自重往往达到数吨，人工根本无法完成收卷、展放操作，重型皮带卷绕设备就是为解决这一现场需求设计的专用工装设备。这套卷带机的三维结构设计，完全围绕重型输送带的卷绕作业载荷展开，主体承载框架采用型钢焊接式桁架结构，没有采用铸件或者薄钣金折弯件，就是考虑到现场作业时的冲击载荷与长期重载工况，主框架的斜向支撑布局完全按照材料力学压杆稳定逻辑排布，在控制整体自重的前提下，保证卷绕过程中框架不会出现侧向形变或者失稳问题。从结构布局来看，

　　现场安装时可以直接通过膨胀螺栓固定在硬化混凝土地面上，也可以根据现场需求加装移动轮组，实现不同作业点位的转场使用，底座的横向跨度达到3.2米，纵向深度2.8米，足够保证卷绕直径达到1.8米的整卷皮带时，设备整体重心始终落在底座支撑范围内，不会出现倾翻风险。设计过程中特意将卷绕驱动端的安装位设置在框架单侧，预留了足够的驱动装置安装空间，不管是配套液压马达驱动还是减速电机驱动，都可以直接通过法兰对接，不需要额外改造框架结构，驱动端的输出轴与卷绕辊筒采用键连接方式，传递扭矩可靠，拆装维护也很方便。框架上还预留了皮带压紧装置的安装点位，在卷绕过程中可以通过压紧辊给皮带表面施加恒定的下压力，保证卷绕后的皮带层间紧密贴合，不会出现松垮、

　　散卷的问题，压紧装置的安装导轨采用长圆孔设计，可以根据卷绕过程中卷径的变化实时调整压紧辊的位置，始终保持合适的压紧力。考虑到现场作业环境往往存在粉尘、泥水等问题，所有轴承座的安装位都设计了防尘密封结构的安装空间，润滑通道直接预留到框架外侧，作业人员不需要爬到设备内部就可以完成日常注油维护。整个框架的焊接坡口都在三维建模阶段做了工艺预留，所有型钢的交接位置都做了切角处理，避免焊接过程中出现应力集中，后期使用过程中也不容易出现焊缝开裂的问题。不同于轻型卷带设备的单薄结构，这套重型卷带机的所有受力杆件都经过了载荷校核，主承载梁采用H型钢，斜向支撑采用等边角钢，辅助护栏采用方管焊接，不同型材的选型完全匹配对应位置的受力状态，

　　不会出现大马拉小车的材料浪费，也不会因为型材选型不足导致结构强度不够。在实际使用场景中，这套设备不仅可以用于旧皮带的回收卷绕，也可以用于新皮带的展放作业，只需要调整驱动方向就可以实现收卷、放卷两种功能切换，框架侧面预留的吊装点位方便整台设备的吊装转运，不管是车间内预制还是现场安装，都可以通过叉车或者吊车快速移位。导向斜梁的角度经过反复优化，刚好适配不同厚度的重型输送带导入角度，不会因为导入角度过大导致皮带表面出现折痕，损伤皮带内部的增强层，毕竟工业输送带的采购成本较高，卷绕过程中造成的皮带损伤会直接带来不小的经济损失。设备的整体外形尺寸控制在合理范围内，不会占用过多的现场作业空间，在输送廊道旁边的狭窄空地上就可以完成安装固定，不需要额外开辟大面积的作业区域，适配多数工矿现场的场地条件。
