经典敞篷越野吉普车结构设计方案

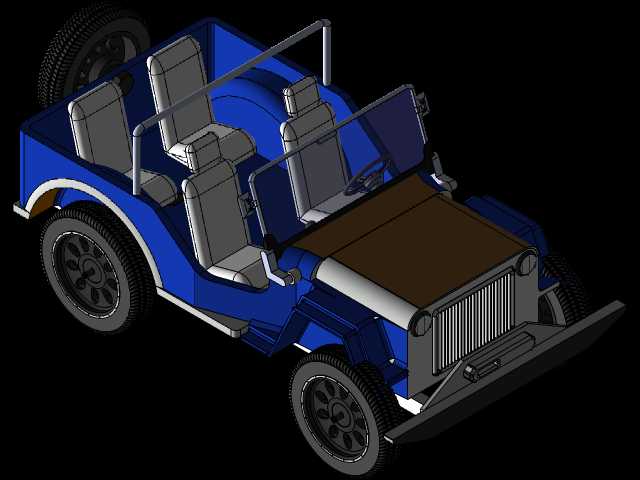

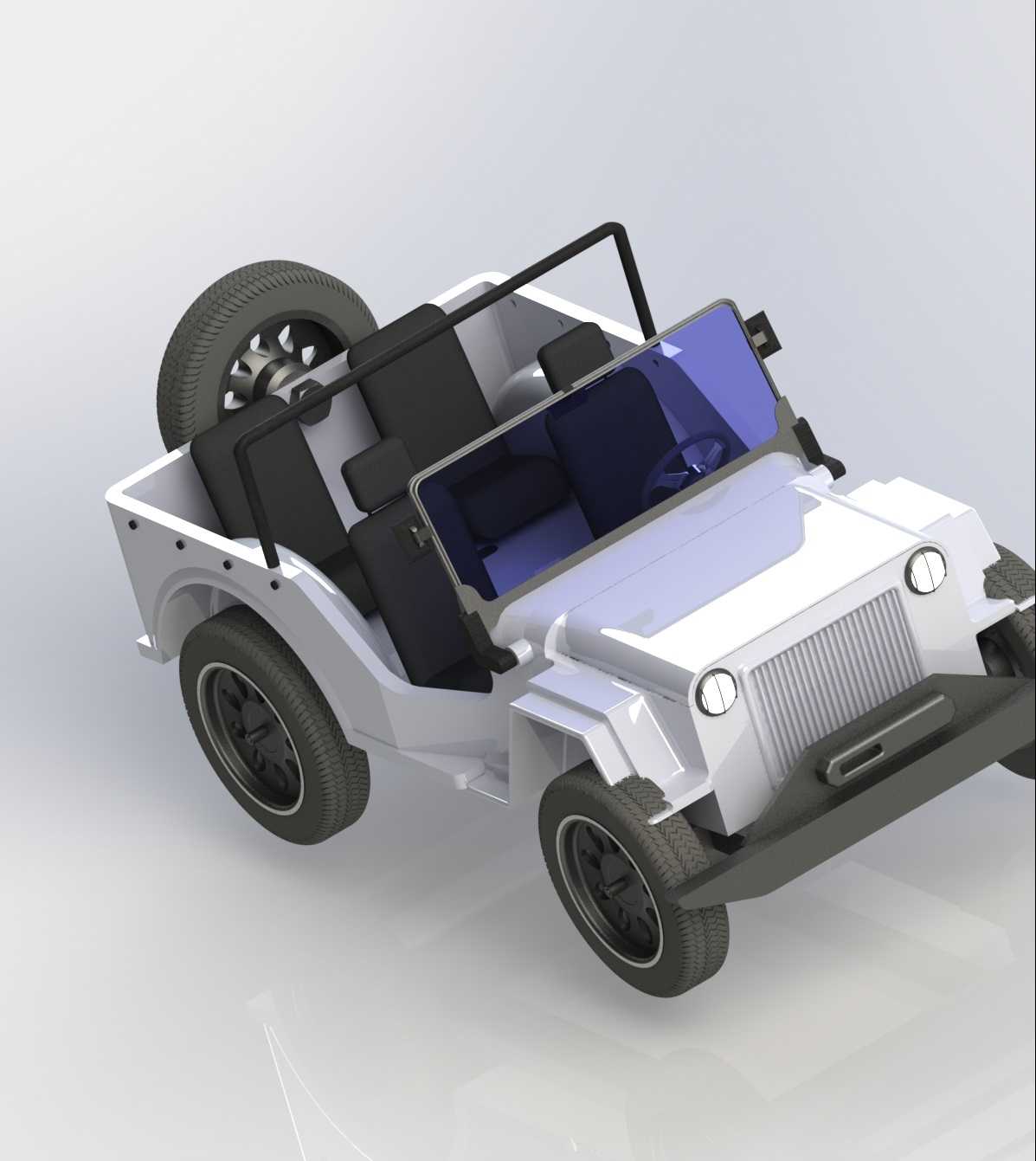

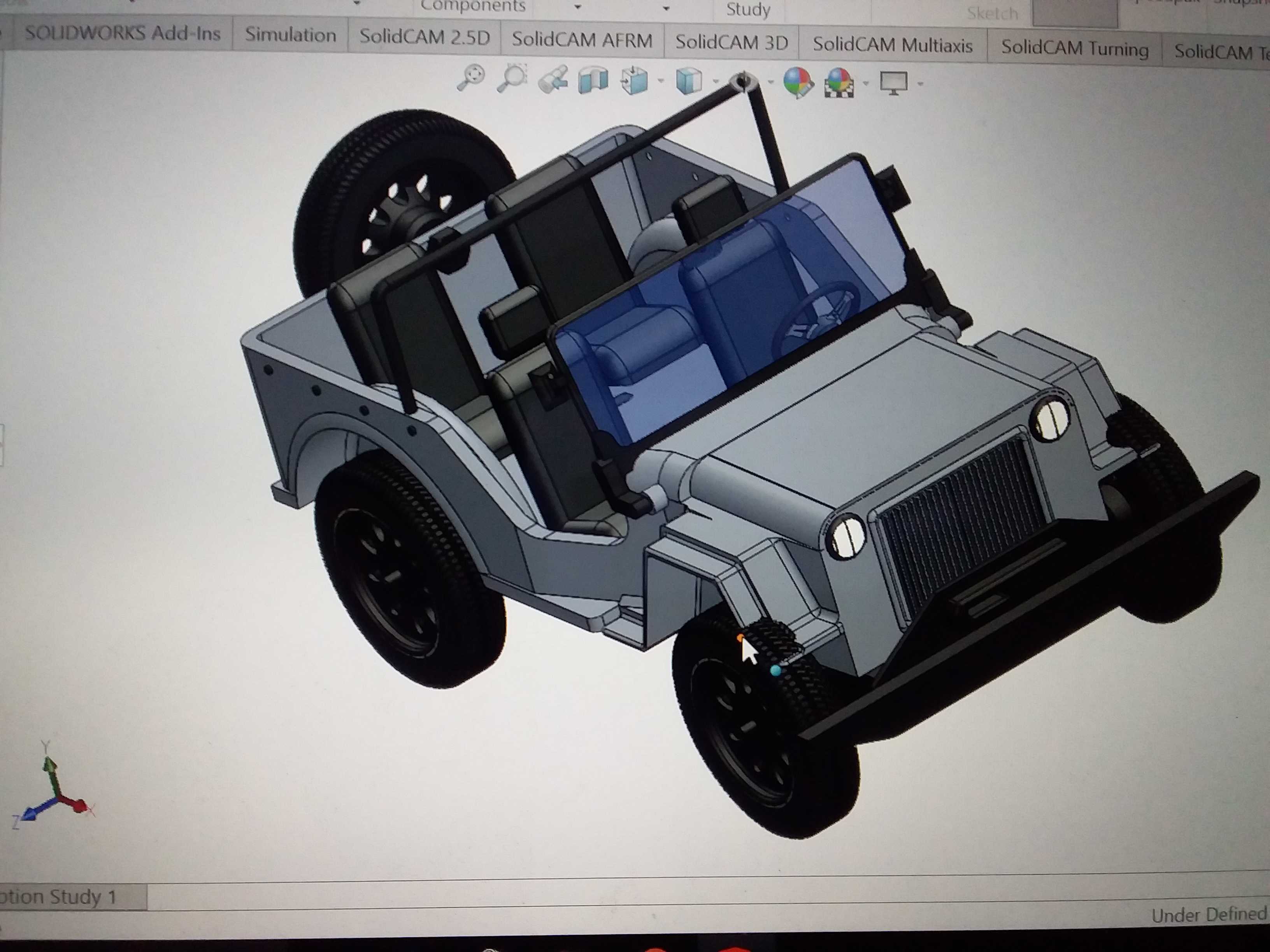

　　这款敞篷越野吉普车的三维结构设计，核心围绕非铺装路面通行场景展开，适配野外作业、短途通勤、复杂地形巡检等多类使用需求，整体结构在保证通过性的前提下，兼顾了轻量化与维护便捷性的平衡。从实际用途出发，该车型定位为轻型多用途越野载具，可承载2-4名乘员，后部预留的载物空间能够搭载小型作业工具、应急物资，满足户外勘探、林区巡逻、场地转运等场景的使用要求，无硬顶的敞篷结构既降低了整车整备质量，也方便乘员快速上下车，在需要频繁起身观察周边环境的作业场景下，能够大幅提升操作便利性。

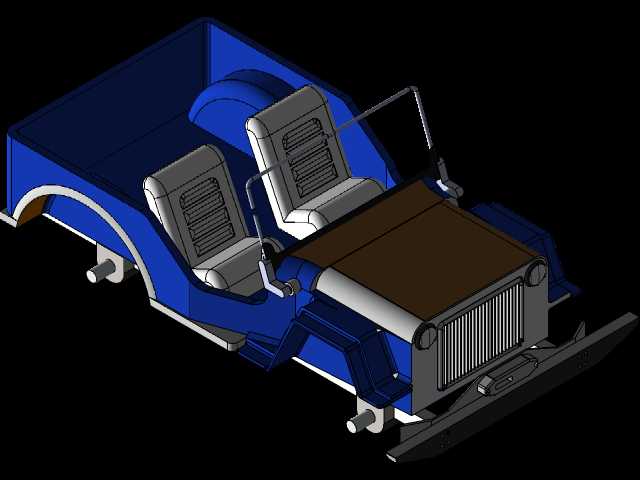

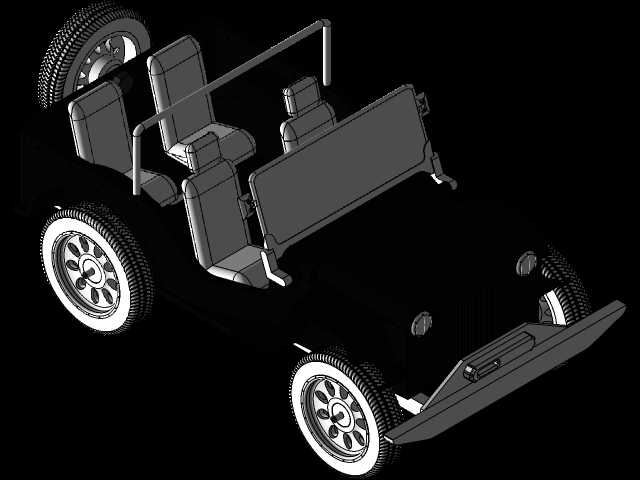

　　功能特性层面，整车采用前置动力布局，前轮转向配合四轮驱动的结构预留，能够保证在泥泞、砂石、陡坡等复杂路面的附着力，外露式的前防撞梁采用矩形截面型钢设计，在发生低速碰撞时能够优先吸收冲击能量，避免核心动力部件受损；前格栅采用竖向等距肋条结构，既能够为散热系统提供足够的进风面积，也能阻挡行驶过程中飞溅的碎石击中散热芯体。圆形前大灯嵌入前脸两侧的翼子板结构，安装位置高于常规乘用车，能够在涉水行驶时降低进水风险，同时提升夜间复杂路况的照明范围。车身侧面采用平直的钣金轮廓，没有多余的突出结构，能够减少林间行驶时树枝对车身的刮擦，后部外挂的备胎布置在车尾上方，不占用车内载物空间，同时更换轮胎时无需搬抬重物，单人即可完成备胎取放操作。

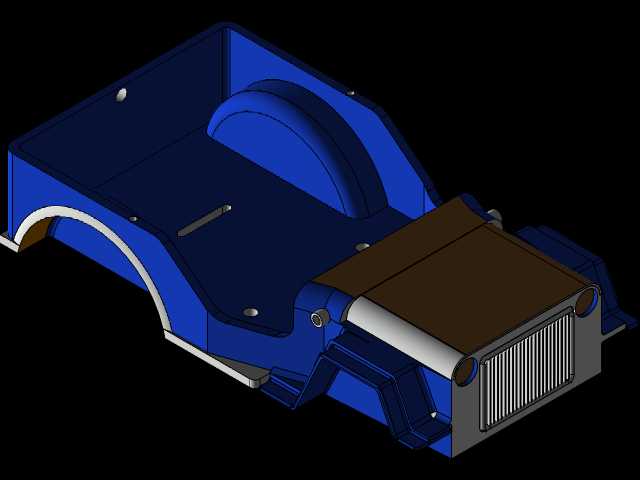

　　设计思路上，整车的零部件尽可能采用通用化设计，轮辋、轮胎、悬挂连接点等结构都参考了成熟轻型越野车型的通用尺寸，降低后续维护的配件获取难度；车架采用非承载式结构，两根纵梁贯穿车身前后，横梁采用等间距布置，在保证车架扭转刚度的同时，也为后续加装附加设备预留了安装点位，用户可根据使用需求在车身侧面加装工具架、在车头加装绞盘支架，无需对主车架进行二次打孔修改。座舱内部的座椅采用防水耐磨的材质设计，地板设置有多处排水孔，在车辆涉水后进入座舱的水可以快速排出，不会出现积水锈蚀底板的问题；挡风玻璃采用可向前翻倒的结构设计，在极端高温环境或者需要前方无遮挡观察的作业场景下，可以将挡风玻璃放倒固定在引擎盖上，进一步拓展前方视野。

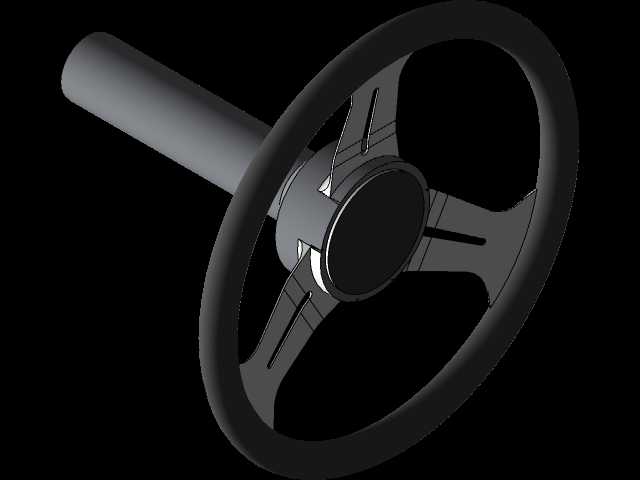

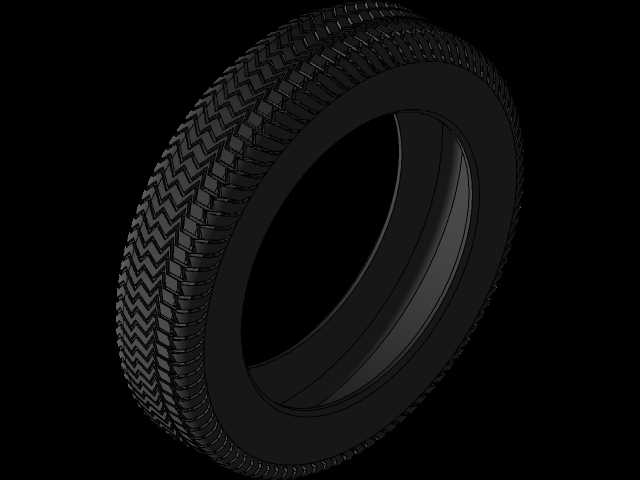

　　外形尺寸与安装边界方面，整车轴距控制在2米级，转弯半径小于5米，能够在狭窄的林间小道、矿区作业面灵活转向；整车高度在敞篷状态下低于1.8米，能够满足多数低矮涵洞、临时作业通道的通行要求；轮距设置为1.3米左右，行驶时的横向稳定性足够应对侧倾坡度30度以内的路面，不会轻易发生侧翻。悬挂系统采用长行程螺旋弹簧配合减震器的结构，上下跳动行程达到200毫米以上，在通过坑洼路面时能够保证轮胎始终贴合地面，减少悬空打滑的概率；车轮的安装孔位采用标准的5孔布局，适配市面上多数轻型越野车的通用轮毂，用户可根据使用场景更换泥地胎、雪地胎等不同类型的轮胎，无需更换轮毂结构。车身覆盖件的安装全部采用外露式螺栓连接，单个覆盖件的重量控制在10公斤以内，出现碰撞损坏时可以快速单独拆卸更换，无需进行整体切割焊接，大幅降低野外场景下的维修难度。转向系统采用循环球式结构预留，相比齿轮齿条转向能够承受更大的路面冲击，在越野行驶时不容易因为路面反冲导致转向部件损坏，刹车管路全部布置在车架纵梁的内侧，避免行驶过程中被碎石击打或者托底刮损，提升整车的可靠性。
