水平轴风力涡轮机矩形叶片结构设计

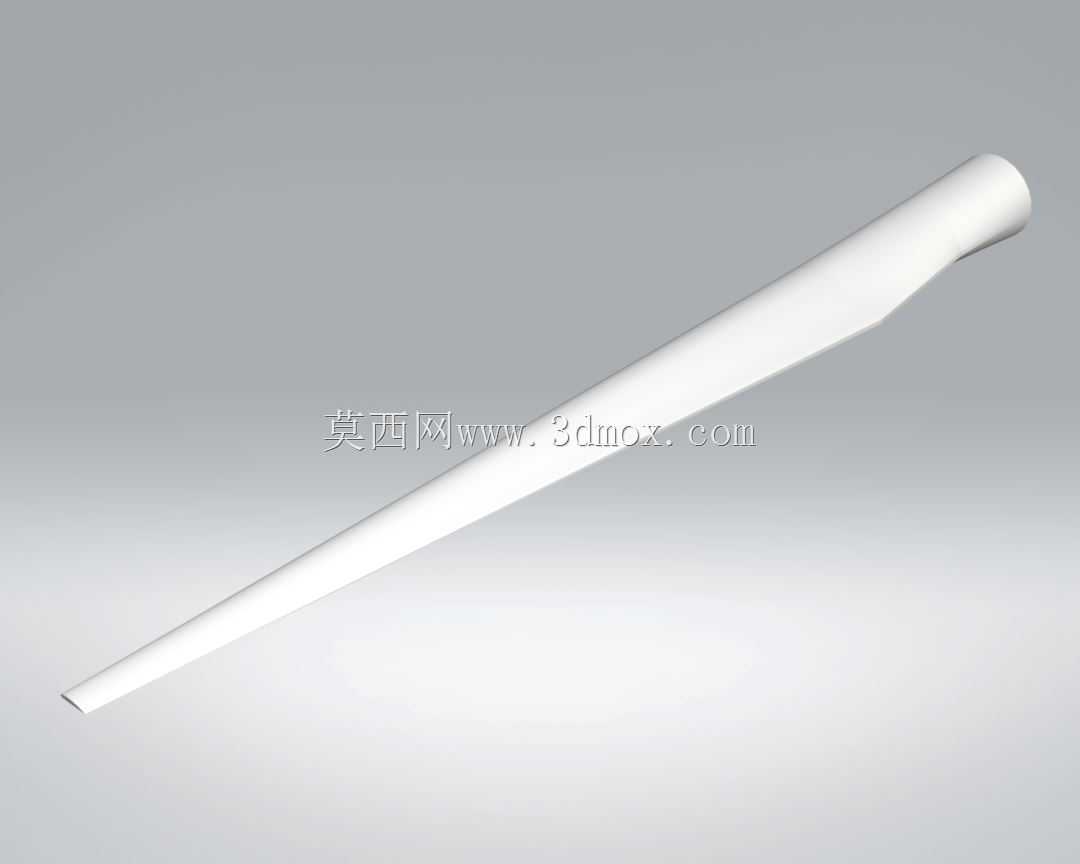

　　在分布式风能开发场景中，水平轴风力涡轮机的叶片气动性能直接决定整机的风能捕获效率，矩形叶片作为一类结构简洁、加工门槛较低的叶片构型，常被应用于中小型离网型风电场景、风光互补供电系统以及小型风能试验装置中。这类叶片的实际用途是将流经叶片表面的风流动能转化为驱动主轴旋转的机械能，进而带动发电机完成电能转换，相较于复杂曲面的定制化叶片，矩形叶片的生产制造成本更低，后期维护更换的适配性更强，适合在风能资源禀赋中等、运维条件有限的区域部署使用。从功能特性来看，该矩形叶片采用等宽基础构型结合叶尖修型的设计逻辑，叶根位置做了圆柱过渡段处理，能够直接匹配常规轮毂的安装接口，无需额外设计转接结构，降低了整机装配的复杂度。

　　叶片主体沿展向做了线性扭转设计，不同截面位置的翼型安装角沿展向逐步递减，能够保证叶片在额定风速区间内，各展向截面的攻角处于最优升阻比区间，避免叶尖位置过早出现气流分离导致的效率损失，同时叶尖位置做了圆滑收边处理，能够降低叶片旋转过程中的叶尖涡强度，减少气动噪声产生，也能降低叶片长期运行过程中叶尖部位的疲劳载荷累积。在设计思路层面，这类矩形叶片没有追求极致的气动效率，而是平衡了加工可行性、结构强度与气动性能三者的关系：叶片主体采用等厚蒙皮加内部加强筋的结构布局，沿展向布置的主加强筋从叶根一直延伸至距叶尖10%展长位置，能够承受叶片旋转过程中产生的挥舞方向与摆振方向的交变载荷，蒙皮厚度沿展向逐步递减，叶根位置蒙皮厚度最大，

　　保证与轮毂连接位置的结构强度，避免极端阵风工况下叶根出现断裂失效。叶片的弦长尺寸沿展向保持恒定，相较于变弦长叶片，矩形构型的叶片在采用模压、挤出等工艺生产时，模具结构更简单，生产过程中的材料利用率更高，批量生产时的成本控制优势明显。从安装边界来看，叶根的圆柱连接段采用标准的法兰对接接口，螺栓孔分布圆直径匹配常规中小型风力涡轮机的轮毂安装尺寸，安装时只需保证叶片的安装角误差控制在±0.5°范围内，即可保证三个叶片的气动一致性，避免整机运行过程中出现动不平衡导致的振动问题。叶片的整体展长尺寸适配10kW级以下的水平轴风力涡轮机，旋转扫掠面积对应的额定风速区间为6-12m/s，切入风速为3m/s，切出风速为25m/s，

　　能够覆盖大部分内陆地区的日常风能资源区间。在实际应用中，这类矩形叶片还可根据部署区域的风资源特征，通过调整表面的粗糙度处理方式、改变叶尖修型的曲率参数，适配不同的平均风速场景，比如在高海拔低空气密度区域，可适当增大叶片的安装角，提升低风速下的启动扭矩，保证整机在低风速条件下能够顺利切入运行；在沿海高风速区域，可适当增加叶片内部加强筋的厚度，提升叶片的结构强度，抵御台风工况下的极端载荷。需要注意的是，这类矩形叶片的气动效率虽然略低于优化后的变弦长扭曲叶片，但凭借结构简单、维护方便、成本低廉的优势，在中小型分布式风电场景、教学试验风洞装置、小型风光互补路灯供电系统中仍然有着广泛的应用空间，设计过程中通过合理匹配扭转角分布、优化叶根过渡结构，能够在控制成本的前提下，尽可能提升叶片的风能利用效率，同时保证长期运行的结构可靠性。
