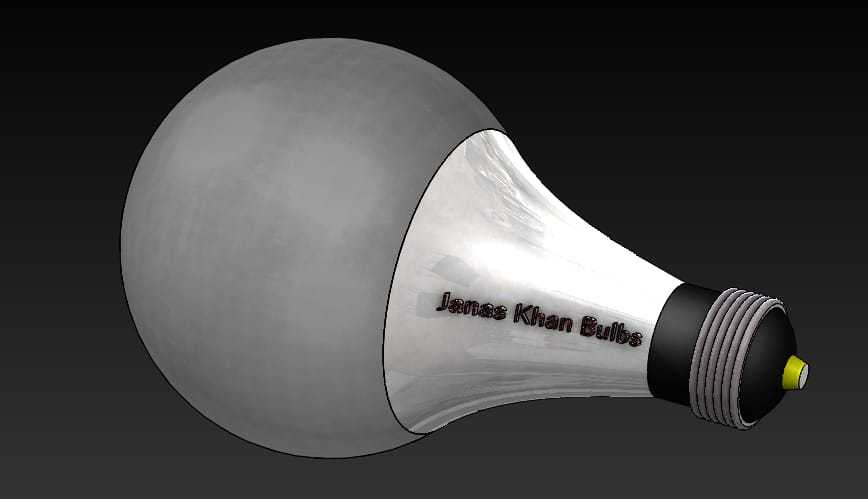

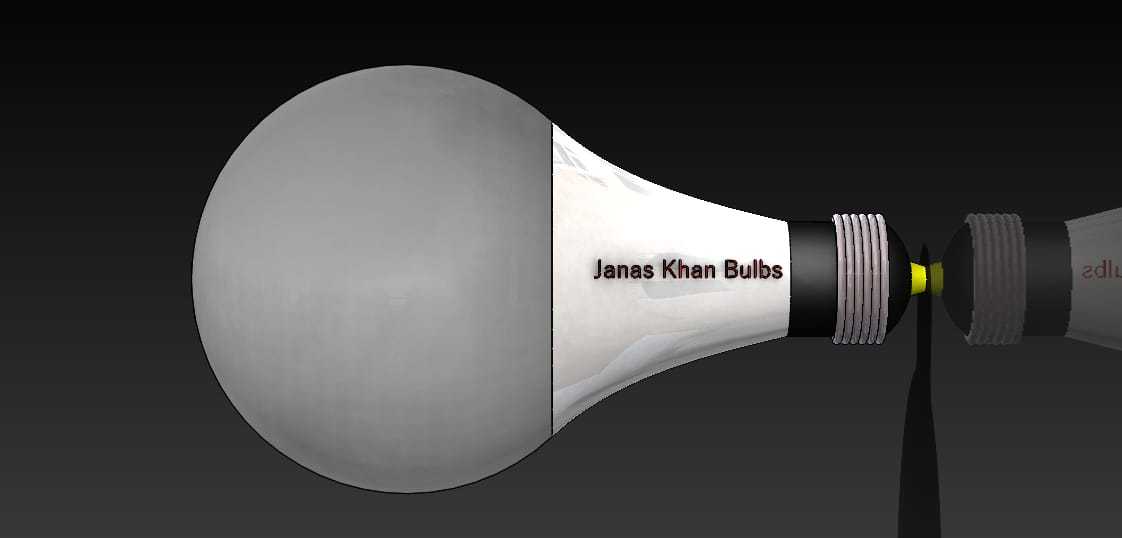

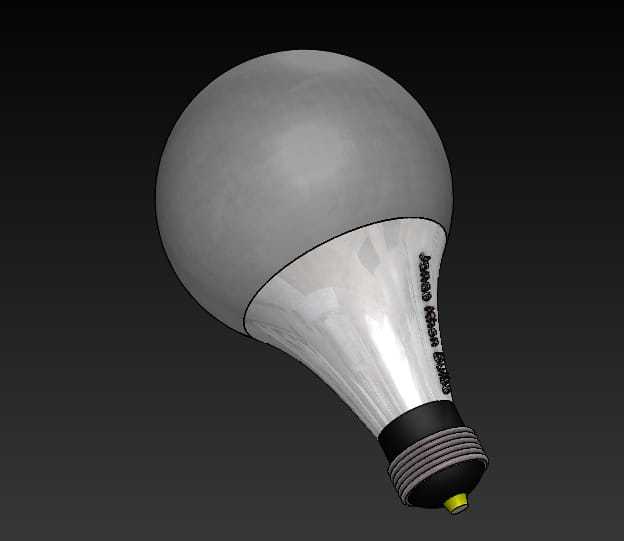

螺口式白炽电灯泡结构三维设计

　　玻璃泡壳部分采用的是类梨形的回转曲面，建模时要控制曲面的壁厚均匀性，常规民用灯泡的玻璃壁厚在0.4-0.6mm区间，过薄会导致玻璃壳体抗热震性能不足，点亮过程中遇到温差骤变容易炸裂，过厚则会增加材料成本，同时降低光线的透射率，影响实际照明输出效率。泡壳内部的空腔要预留足够的惰性气体填充空间，建模时要保证空腔内壁的光滑度，避免出现应力集中的尖角结构，防止玻璃生产吹制成型时出现壁厚不均、局部应力过大的残次品。泡壳和金属灯头的连接部位是整个结构的受力薄弱点，建模时要在两者衔接处做一圈滚压咬合的结构特征，模拟实际生产中通过机械压合将玻璃泡壳的收口端和金属灯头牢固结合的工艺，这个位置的配合公差要控制在0.1mm以内，既要保证连接强度满足运输、日常照明场景中，螺口式白炽电灯泡是应用覆盖范围极广的终端照明器件，从民用住宅的室内顶灯、壁灯，到工业厂区的临时检修照明、设备局部照明点位，再到商用场所的装饰性照明点位，都能见到这类结构的灯泡身影。做这类产品的三维建模时，首先要理清各部件的装配逻辑与实际使用中的边界约束，不能只做外观曲面的堆砌。首先说安装边界，常规螺口灯头采用的是通用E27规格，建模时要严格把控螺纹的大径、小径与螺距参数，保证模型导入装配环境后，能和标准灯座完成无干涉的虚拟装配，螺纹部分的收尾段要做平滑过渡处理，避免实际生产中出现拧入卡滞、滑牙的问题，灯头尾部的金属触点要突出绝缘基座0.3-0.5mm，保证和灯座内部的导电弹片能可靠接触，不会出现接触不良的断电问题。

　　安装过程中的抗振动、抗跌落要求，也要保证结合处的密封性，避免内部填充的惰性气体泄漏，导致灯丝高温氧化烧毁。内部的灯丝支架采用细金属丝弯折成型，建模时要还原支架的支撑结构，保证灯丝的固定位置处于泡壳的光学中心位置，这样点亮时的光线输出才能均匀向四周扩散，不会出现局部亮斑或者暗区。灯丝本身采用螺旋绕制的钨丝结构，建模时要还原双螺旋的绕制特征，这部分结构不仅关系到外观还原度，更和灯丝的电阻参数、点亮后的发热分布直接相关，螺旋间距要保持均匀，避免局部间距过小导致点亮时热量集中，缩短灯泡的实际使用寿命。从设计思路上来说，这类通用照明灯泡的结构要优先兼顾通用性与可靠性，所有外部接口尺寸都要符合通用照明器件的安装标准，不需要做特殊的定制化接口，

　　保证用户可以直接替换现有灯座上的同规格灯泡，不需要额外改造安装结构。外形尺寸上，常规E27螺口灯泡的总长度控制在105mm左右，泡壳最大直径控制在60mm左右，这个尺寸边界既能保证内部有足够的空间布置灯丝与填充惰性气体，也能适配绝大多数民用、工业用的灯罩尺寸，不会出现灯泡尺寸过大装不进灯罩，或者尺寸过小导致灯罩固定不稳的问题。建模过程中，各部件的装配层级要清晰，金属灯头、玻璃泡壳、内部支架、灯丝、绝缘基座、尾部触点分别作为独立的零件存在，方便后续做工程图导出、结构干涉检查，也方便设计人员针对不同功率的灯泡做参数化调整，比如做大功率灯泡时，可以直接调整泡壳的直径与长度参数，更换对应规格的灯丝模型，不需要重新搭建整个装配体的结构框架。

　　实际工程应用中，这类灯泡模型除了用于产品本身的结构设计迭代，还可以用于照明场景的三维布局仿真，在做室内装修设计、厂区照明排布时，导入这类精准的灯泡模型，可以模拟不同安装位置下的照明覆盖范围，提前调整灯位布局，避免实际安装后出现照明死角、光线过强或过弱的问题。做结构校验时，还要重点考虑灯泡点亮后的热膨胀影响，金属灯头和玻璃泡壳的热膨胀系数差异较大，衔接处的咬合结构要预留微小的形变余量，避免长时间点亮发热后，两种材料的膨胀量差导致玻璃泡壳根部被挤裂，这部分的结构细节在建模时要通过配合间隙的参数设置来体现，不能把两个零件做成完全零间隙的刚性配合。灯头表面的螺纹要做圆角处理，避免安装时锋利的螺纹边缘划伤操作人员的手部，绝缘基座部分要采用耐高温的绝缘材料，建模时要保证绝缘基座完全隔开金属灯头和尾部的中心触点，避免出现短路风险。
