全面屏直板智能手机外观结构三维建模

　　在消费电子结构设计领域，手持通讯终端的外观建模是产品落地前的核心验证环节，本次构建的直板全面屏手机三维模型，可直接用于结构手板打样前的装配干涉校验、外观曲面光顺度验证，也能作为周边配件开发的基准参照。从实际应用场景来看，这类模型的使用覆盖多个环节：配件厂商开发适配保护壳时，需要精准的机身外轮廓、按键开孔位置、摄像头模组凸台高度数据来做卡扣位与避让空间设计；屏幕供应链做贴合治具时，要依托机身中框的R角弧度、屏幕边框的台阶尺寸来确定压合定位基准；甚至展会展示用的机模制作，也需要这类高精度外观模型来做CNC加工的编程依据。

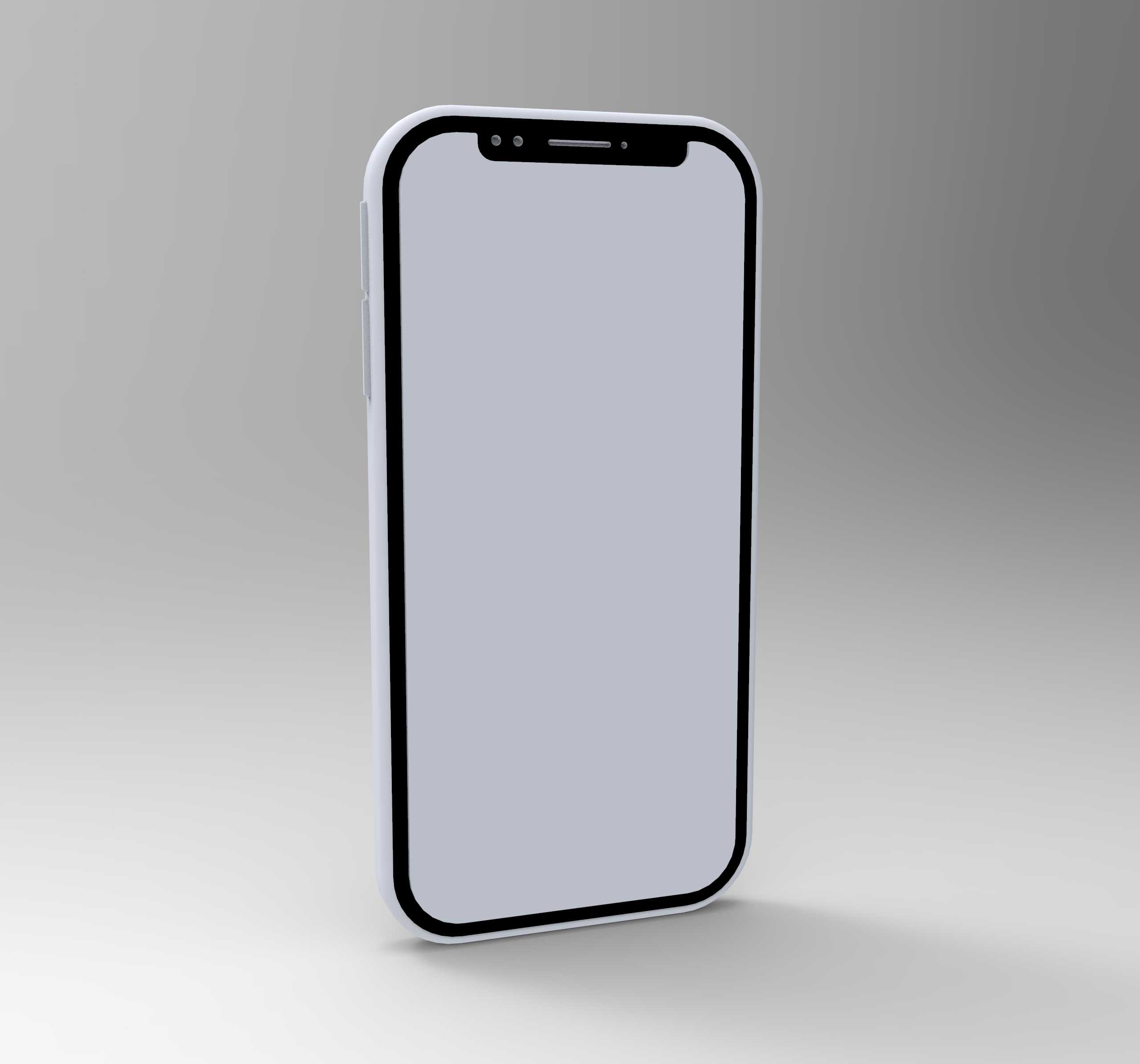

　　设计思路上，模型完全还原直板全面屏机型的核心结构特征，正面采用四边等窄的圆角矩形屏幕覆盖方案，顶部预留极小的开槽区域用于集成前置传感与摄像组件，避免了传统宽额头的视觉冗余，同时保证屏幕有效显示区域的占比符合当下手持终端的视觉交互需求。机身中框采用圆弧过渡设计，边缘做了符合人体工学的倒角处理，单手握持时中框与手掌接触的位置不会出现硌手的棱角，这部分曲面的曲率经过反复调整，既保证了70mm左右宽度机身的握持贴合度，也给内部堆叠预留了足够的空间——中框内侧的台阶位刚好可以卡住屏幕背板与电池仓的支撑结构，侧边的按键开孔位置对应日常握持时拇指与食指的自然触控区间，不需要刻意调整手型就能完成音量调节与锁屏操作。

　　外形尺寸与安装边界的把控是这类数码产品建模的核心要点，模型整体长度控制在143mm区间，宽度70mm，厚度7.7mm，完全贴合单手握持的尺寸阈值，不会出现宽度过大导致拇指无法覆盖屏幕对角操作区域的问题。背部采用一体化平整后盖设计，左上角的摄像头模组凸台高度控制在1.2mm，既给摄像头镜片、对焦马达预留了足够的安装空间，也不会因为凸台过高导致手机放置在桌面时出现明显的翘动问题，凸台边缘做了0.3mm的倒角过渡，避免日常使用中磕碰导致的镜片崩边。机身底部的开孔区域严格对称排布，中间为充电接口，两侧预留扬声器出声孔与麦克风拾音孔的位置，开孔的间距与孔径都按照声学测试的最优方案设置，保证横屏握持时不会被手掌遮挡出声通道。

　　从功能特性的还原来看，模型没有做过度的简化处理，侧边的分体式音量按键、独立的锁屏按键都做了独立的结构件拆分，按键与中框之间预留了0.15mm的装配间隙，模拟实际生产中的公差配合要求，不会出现按键卡滞的问题。屏幕与中框之间预留了0.2mm的泡棉安装槽，用于装配缓冲泡棉，降低手机跌落时屏幕受到的冲击载荷。机身内部的支撑骨架在模型中也做了示意性的结构体现，中框内侧的加强筋位置对应电池、主板的固定点位，保证整机的抗扭强度满足日常使用的跌落测试标准，不会因为正常挤压出现机身弯曲的问题。

　　在实际工程应用中，这类外观模型还可以用于人机交互测试，通过3D打印制作1:1的手板，验证不同手型用户的握持舒适度、按键操作的可达性，甚至可以配合UI设计团队做交互界面的实物尺寸适配，避免屏幕显示区域的触控热区超出拇指的操作范围。对于结构设计从业者来说，这类模型的建模过程需要重点关注曲面的连续性，屏幕与中框衔接的位置要做到G2连续，避免出现光影断层，影响产品的外观质感，同时所有的拔模角度都要控制在1度以上，保证后续注塑生产时能够顺利脱模，不会出现粘模导致的外观缺陷。
