卧式材料拉伸力学性能测试装置结构

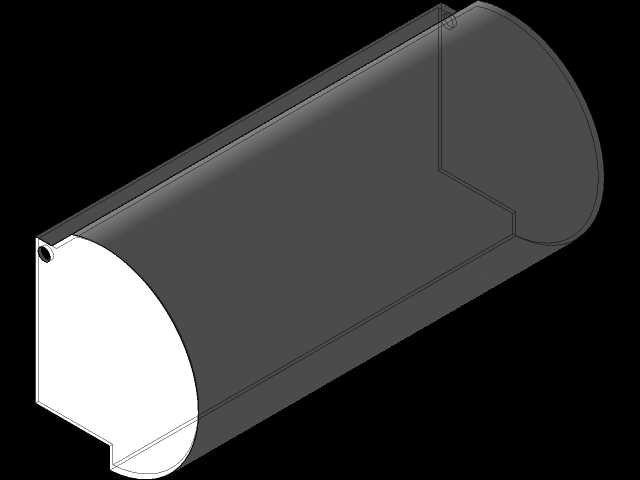

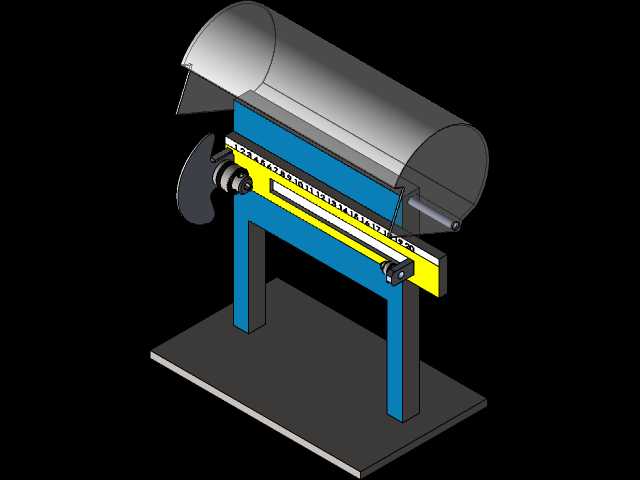

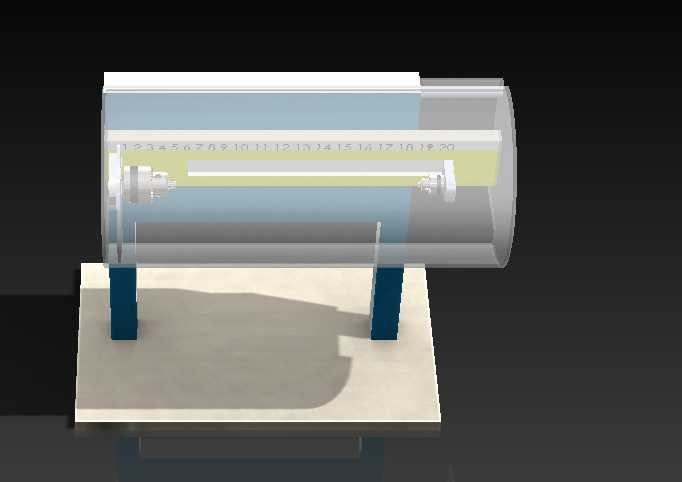

　　在材料力学性能检测领域，卧式拉伸测试装置的应用场景覆盖了金属型材、高分子复合材料、线缆类产品的抗拉性能验证环节，区别于立式拉力机的垂直加载形式，卧式结构更适配长尺寸试样的装夹需求，避免长试样垂直装夹时因自重产生的附加弯矩影响测试数据准确性，在电线电缆、纤维增强复合材料棒材、细长金属杆件的批量检测场景中，这类卧式装置的装夹效率与数据稳定性优势十分突出。这套测试装置的核心功能是通过可控的轴向拉力加载，配合位移与力值采集单元，精准获取试样从弹性变形、屈服、塑性强化直至断裂全过程的力学参数，为材料选型、工艺验证、产品质量判定提供可追溯的量化数据支撑。从结构设计思路来看，装置采用封闭筒式加载舱搭配独立支撑机架的布局，筒身采用透明可视化设计，

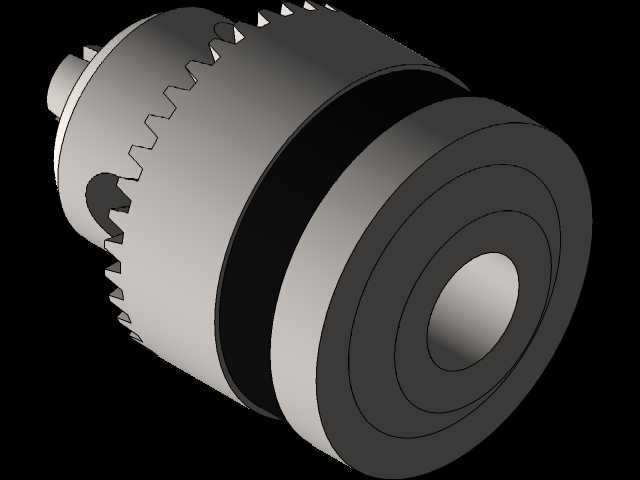

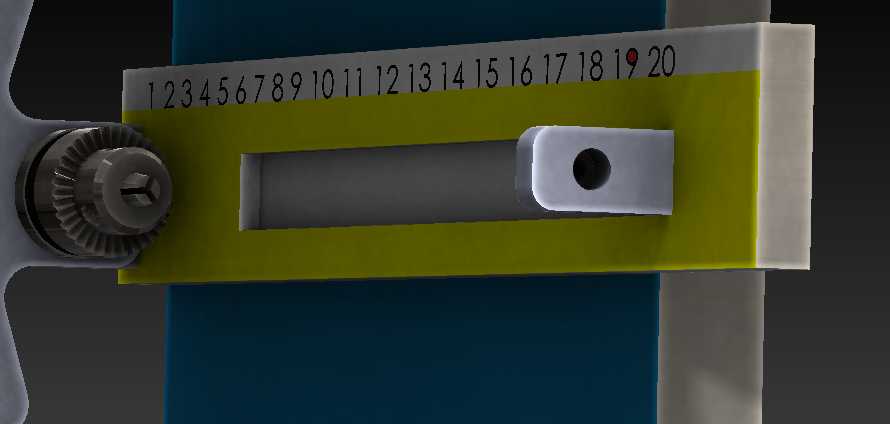

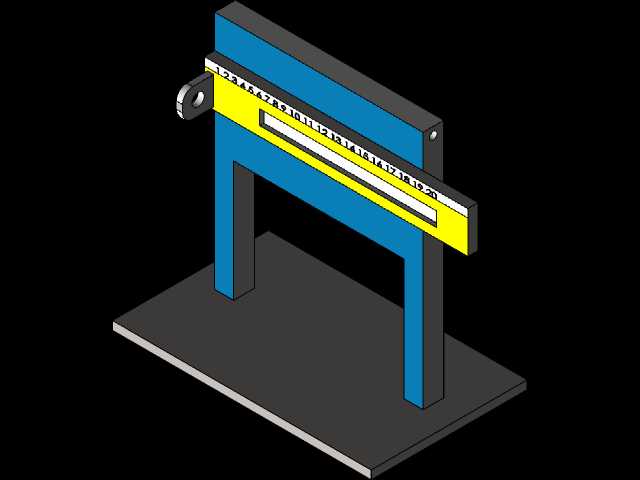

　　既可以在测试过程中全程观察试样的变形状态，捕捉颈缩、裂纹萌生的瞬时特征，也能起到安全防护作用，避免试样断裂瞬间的碎屑飞溅对操作人员造成伤害；筒身内壁设置的刻度标尺，可在无外置位移传感器的场景下，通过目视快速读取试样的伸长量区间，满足快速筛查类测试的粗测需求。两端的夹头组件采用同轴度导向设计，夹头与筒身内壁的导向段配合，保证加载过程中拉力方向始终与试样轴线重合，消除偏心加载带来的附加应力，夹头的装夹接口适配平口、V型、楔形等多种夹块，可针对不同截面形状的试样快速更换，无需对主机结构进行拆解调整。支撑机架采用门式框架结构，两支腿与底部安装平台通过螺栓刚性连接，安装平台预留了T型槽安装位，可直接固定在实验室的混凝土地基或者减震工作台上，

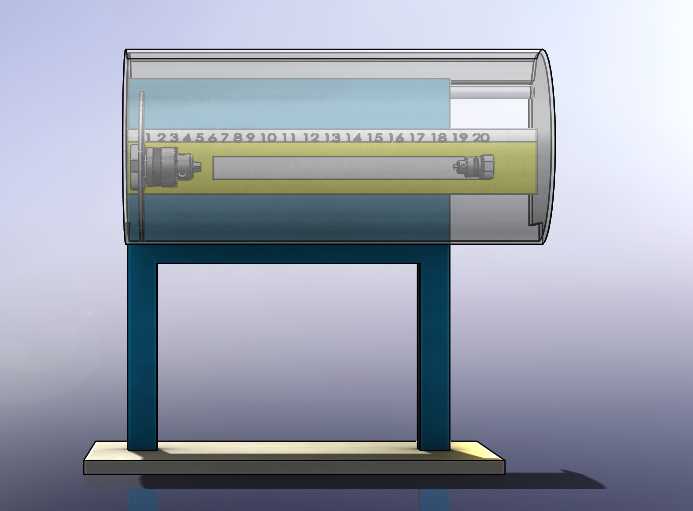

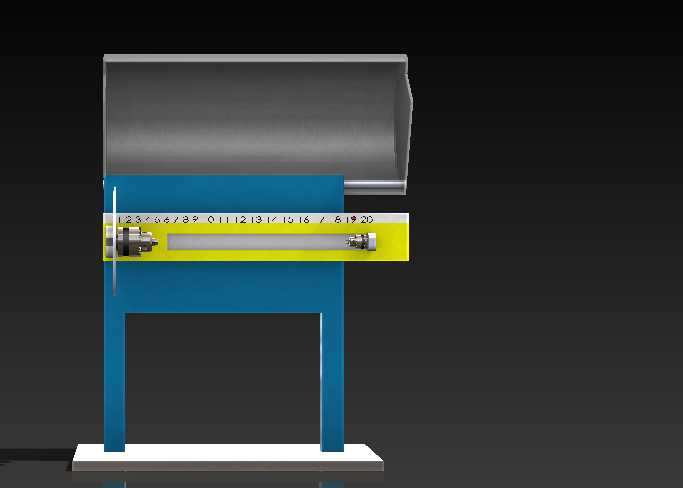

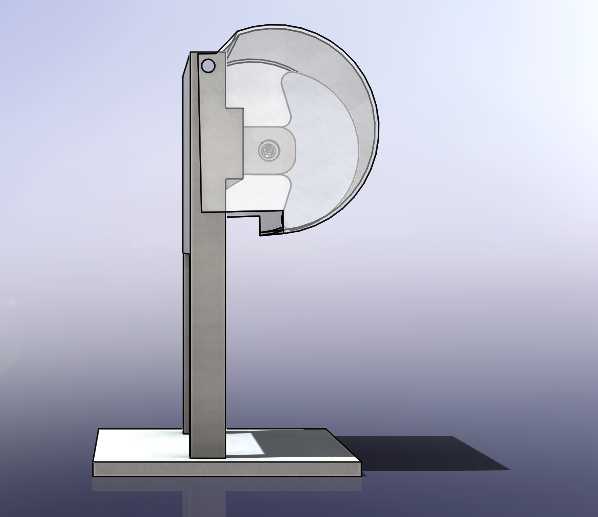

　　支腿的高度设计充分考虑了操作人员的站立操作视线，筒身中心高度距离安装平台约850mm，与成年人站立时的视线高度基本齐平，无需俯身或者垫高即可完成试样装夹与刻度读取操作。筒身的有效测试行程覆盖200mm的伸长量区间，可满足绝大多数常规工程材料的断裂伸长率测试需求，筒身端部的快开式端盖结构，可在10秒内完成开启与锁闭，大幅缩短批量测试时的试样更换辅助时间。装置的加载端预留了标准的力传感器安装接口，可根据测试量程需求更换不同精度等级的拉压力传感器，适配从软质高分子材料的小载荷测试到高强度金属材料的大载荷测试的切换需求，夹头的驱动接口兼容手动锁紧与液压自动锁紧两种形式，手动锁紧模式适配小批量、多品种的实验室测试场景，

　　液压锁紧模式则适配生产线旁的批量快速检测场景。在安装边界方面，整套装置的底部安装平台尺寸为1200mm×400mm，支腿的横向跨距为600mm，安装时需要在平台四周预留不小于300mm的操作空间，用于试样取放、夹块更换与日常维护，筒身的顶部距离安装面的高度为1100mm，安装现场的顶部净空高度不低于1500mm即可满足端盖开启与吊装维护的需求。装置的加载轴线与安装平台的平行度公差控制在0.1mm/m以内，安装时需要通过水平仪对平台进行调平，避免因安装倾斜导致的加载方向偏差。从实际使用的细节设计来看，筒身的透明视窗采用高强度聚碳酸酯材质，表面做了防刮硬化处理，可承受试样断裂瞬间的冲击能量，同时不会因长期接触油污、测试辅助试剂产生雾化模糊的问题；机架的表面采用喷塑处理，耐实验室常见的切削液、防锈油腐蚀，日常清洁仅需用干布擦拭即可。夹头与导向段之间设置了自润滑铜套，长期往复加载过程中无需频繁加注润滑脂即可保持顺畅的滑动状态，减少维护工作量。这套结构的三维建模过程中，对所有运动部件的干涉情况做了全行程验证，端盖开启、夹头移动、夹块更换的所有操作路径均无结构干涉，各连接部位的螺栓规格、安装孔位均按照机械设计标准做了统一规范，加工时可直接按照三维模型导出的工程图纸进行生产，无需额外进行结构适配调整。
