立式支架配套圆柱扩散组件结构设计

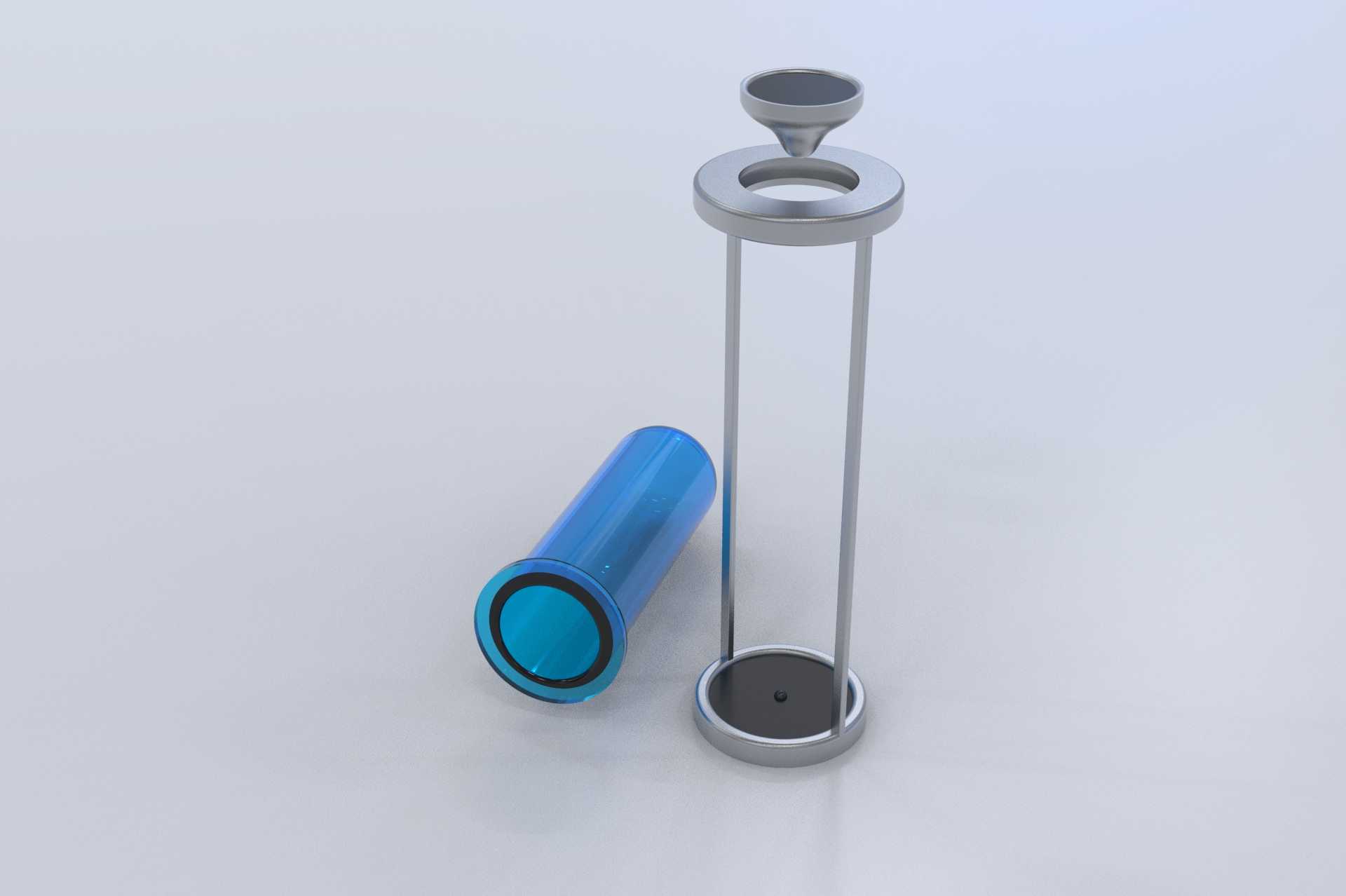

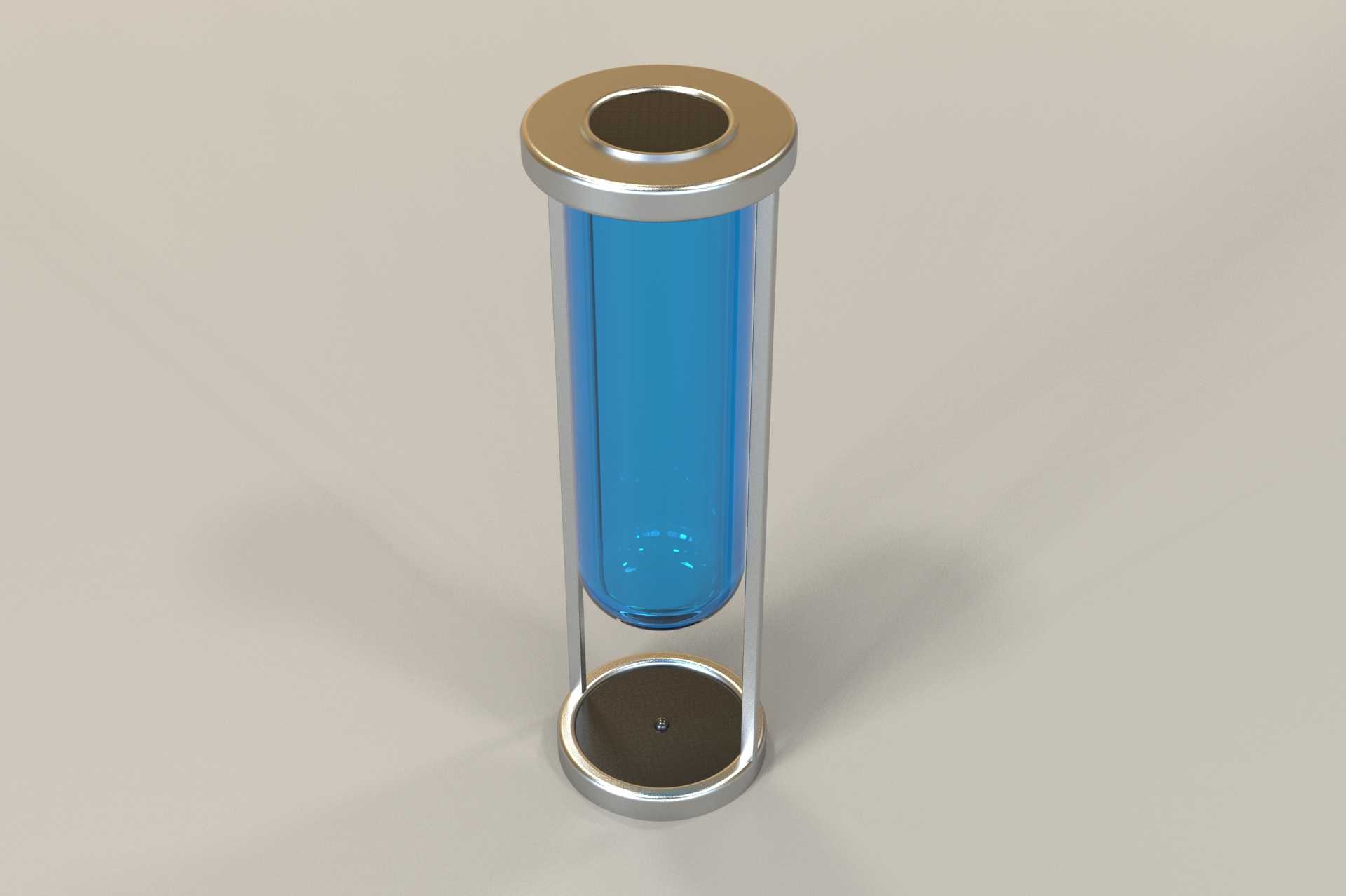

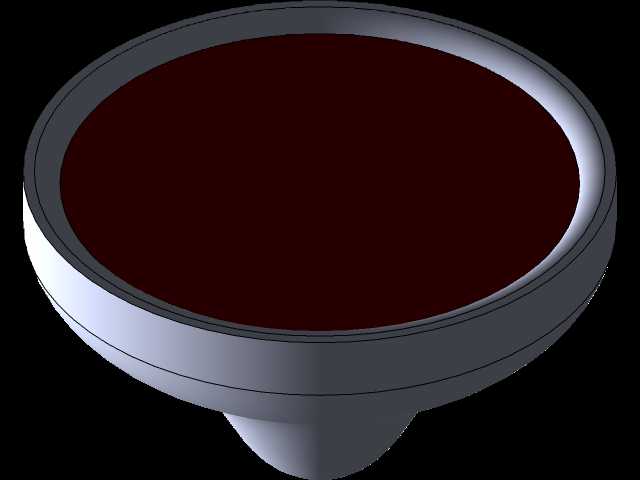

　　这套扩散组件的结构设计，最初是针对实验室流体均匀布气需求做的定制化方案，核心要解决小流量流体通入腔体时的流速不均、局部紊流问题，避免流体直冲检测元件造成的传感器数据波动。从结构拆分来看，整套组件分为立式支撑框架与扩散筒体两个独立部分，支撑框架采用双杆立式布局，上下两端设置环形定位座，上端环形座中心预留锥形导流口，下端环形座做沉台定位设计，双支撑杆采用等径圆棒加工，两端与环形座采用过盈压装配合，不需要额外紧固件就能保证框架整体的垂直度，装配后上下环形座的同轴度可以控制在0.1mm以内，避免导流过程中出现偏流。配套的圆柱扩散筒体采用透明材质加工，一端做密封端盖设计，端盖中心预留流体接入接口，筒体侧壁做均匀壁厚处理，内壁粗糙度控制在Ra1.6以下，减少流体沿壁流动时的阻力损失，筒体与支撑框架配合时，可直接放置在下端环形座的沉台内，上端对准锥形导流口的位置，不需要额外锁附结构就能完成定位，方便实验过程中快速更换不同孔径的扩散筒体，适配不同流量的流体输入场景。

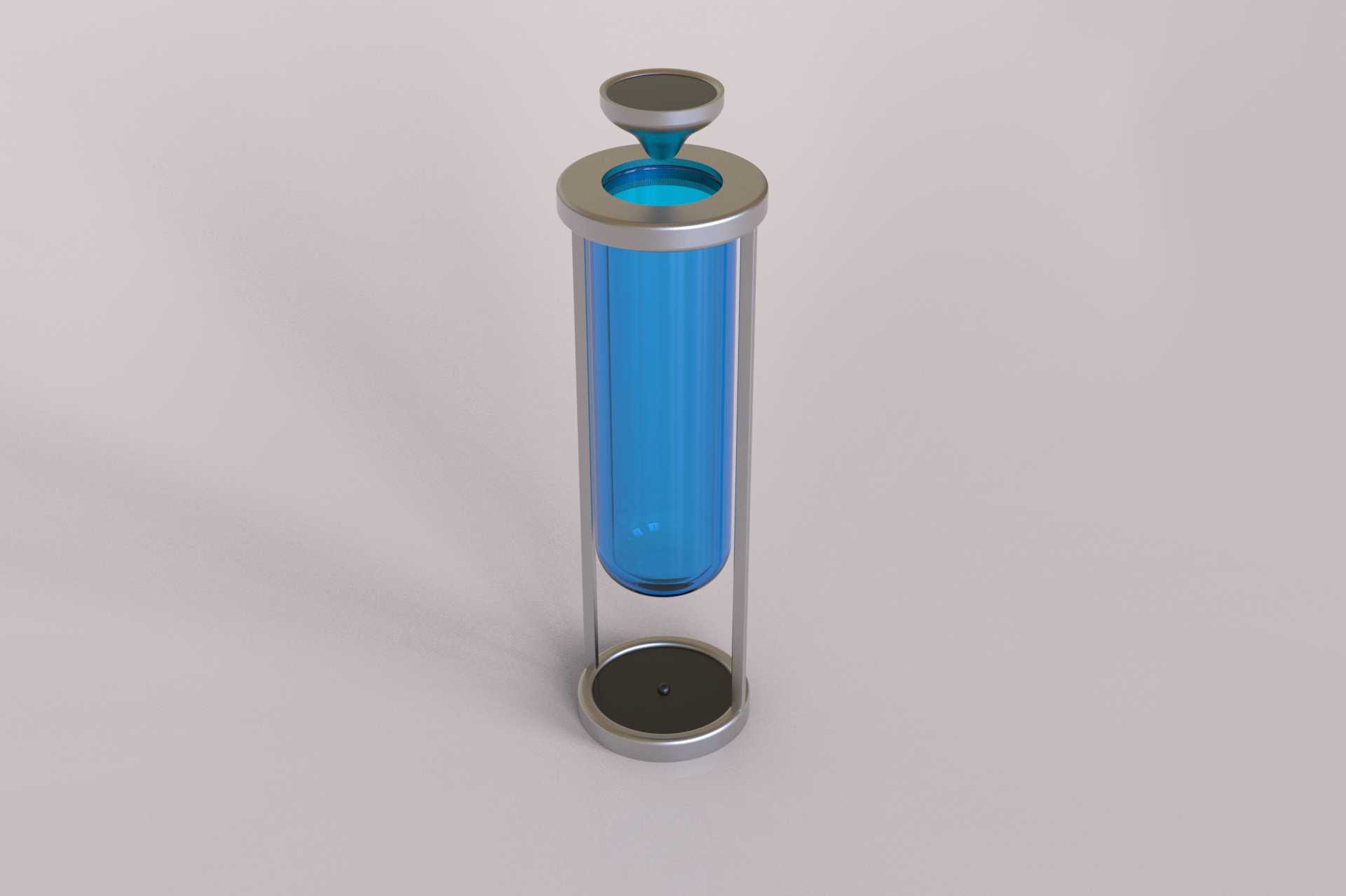

　　在实际应用场景中，这类扩散组件常配套气体传感器检测装置使用，当待检测气体从筒体接口通入后，会先在筒体内完成初步的流速缓冲，再从筒体开口端均匀溢出，经过上端锥形导流口的整流作用，让气流以层流状态均匀流向下方的传感器检测面，避免气流直吹造成的检测值跳变，提升检测数据的稳定性。设计过程中特意将支撑框架的高度设置为筒体长度的1.2倍，预留出足够的气流缓冲空间，避免气流溢出后直接冲击框架结构形成紊流；上端锥形导流口的锥角设置为60度，这个角度可以在保证导流效率的同时，让气流沿锥面均匀扩散，覆盖整个检测区域，不会出现局部气流空白区。下端环形座的沉台深度设置为5mm，刚好可以卡住筒体的底部边缘，即使在实验台有轻微振动的情况下，筒体也不会出现移位或者倾倒的问题，同时沉台内径比筒体外径大0.2mm，装配时不需要刻意对准就能轻松放入，提升日常操作的便捷性。

　　从安装边界来看，整套组件的最大外轮廓尺寸由下端环形座决定，安装时只需要保证放置平面的平面度在0.2mm/100mm以内，就能保证框架的垂直度满足使用要求，不需要额外做地脚固定；如果是配套自动化检测设备使用，也可以在下端环形座上预留两个M3的螺纹安装孔，直接锁附在设备的安装平台上，适配不同的安装场景。双支撑杆的直径选择上，经过受力校核，采用4mm直径的金属棒就可以满足上下环形座的支撑需求，不会因为长期使用出现支撑杆弯曲变形的问题，同时较细的支撑杆可以减少对气流的阻挡，避免杆体周围形成紊流区影响气流均匀性。筒体的壁厚设置为2mm，既可以保证透明筒体的结构强度，不会因为轻微磕碰出现开裂，也能减少筒体本身的体积占用，让整套结构更加紧凑。在细节设计上，上端环形座的内孔边缘做了R0.5的圆角处理，避免气流经过锐边时产生啸叫与局部涡流；下端环形座的表面做了平面度处理，保证与放置平面完全贴合，不会出现倾斜问题；锥形导流口的内壁做了抛光处理，减少气流经过时的阻力，让气流扩散更加均匀。这套结构没有复杂的传动部件与易损件，日常使用只需要定期清理导流口与筒体内壁的积尘即可，维护成本极低，除了配套气体传感器检测场景外，也可以适配小型液体扩散实验、香精香薰扩散装置等场景，只需要根据接触介质的特性更换对应材质的筒体与密封件，就能快速适配不同的使用需求，结构的通用性较强。
